钣金加工里的门道：精度、回弹与那该死的毛刺

干了快二十年钣金，从学徒混到工程师，再到后来自己跑业务，眼睁睁看着图纸上那些漂亮的线条变成实物，说实话……翻车的次数比成功的多。不是设计太夸张，是现实太骨感。今天不扯那些高大上的理论，就聊聊车间里真正要命的东西。 记得有次给医疗设备做外壳，图纸标注折弯角度90°±0.5°，供应商拍胸脯保证，结果送来一批——89.2°。就这0.8°，整批报废。对方还委屈：“我们用的可是新模具啊。” 我差点没把卡尺摔地上。材料回弹你不算吗？ 不锈钢的回弹率能到2°~3°，靠目测调补偿？开玩笑呢。

💡 折弯精度：别只盯着设备，模具才是爹

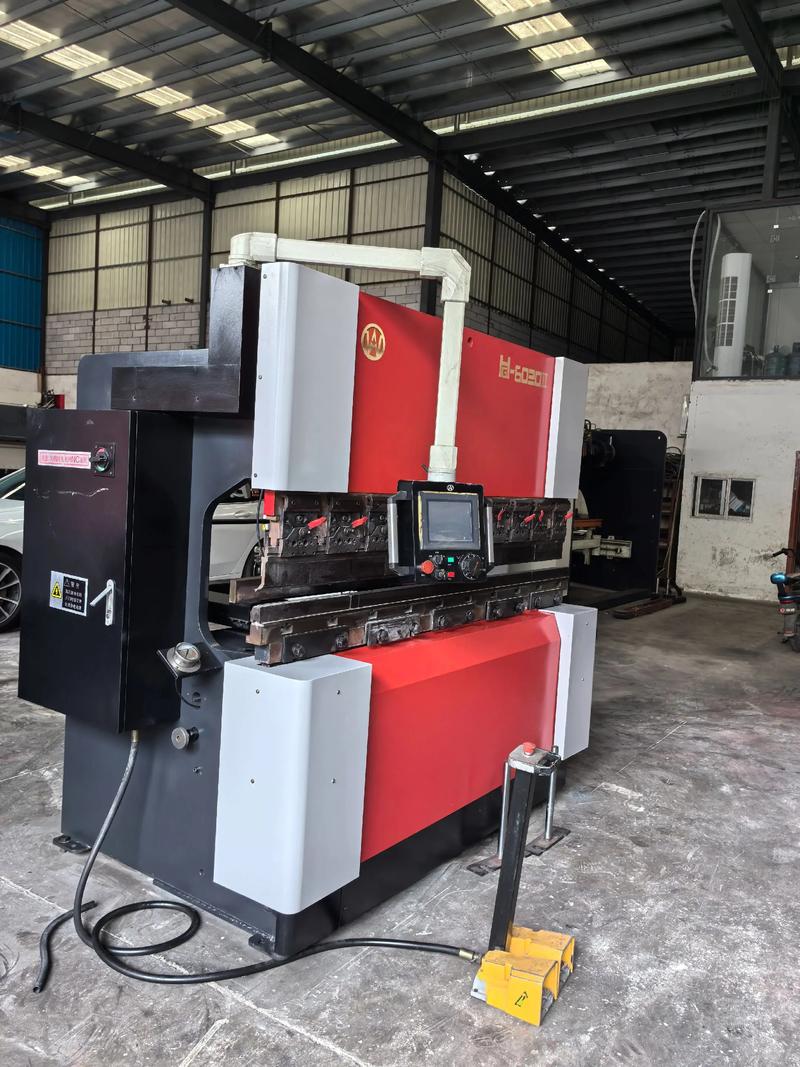

很多厂一上来就吹自己有几台AMADA、通快，设备确实牛，但折弯精度真不是光看机床的。上个月去审厂，一台号称百万的折弯机，下模V槽都快磨成圆弧了，还在用。问为什么不换，答曰“老板没批预算”。结果呢？R角偏大，边线直线度超差，后道焊接对不齐——恶性循环。 压底折弯还是三点折弯？ 根据材料厚度和硬度选。薄板0.5mm以下用压底，角度一致性靠模具保证；厚板硬板必须上三点折弯，实时检测角度并反馈补偿，不然回弹能让你怀疑人生。但说实话，就算用了角度补偿系统，操作工的手法也关键。同一批料，有人折出来刀刀准，有人……呵呵。 问：折弯顺序到底怎么排？书上说由外向内，可真干起来完全不是那么回事啊。 答：书本理论是死的。你得看干涉！上次有个盒子形件，先折短边再折长边，最后一道时工件直接撞上上模，差点出安全事故。后来改了顺序，先折长边，但避让斜楔得重新算。原则就一条：模拟干涉，别让工件撞刀。现在很多编程软件有防干涉检测，但别全信——现场板料自重下垂、抬起高度偏差都会导致撞机。人工复核一遍不丢人。

❗ 激光切割快是快，但那个毛刺……

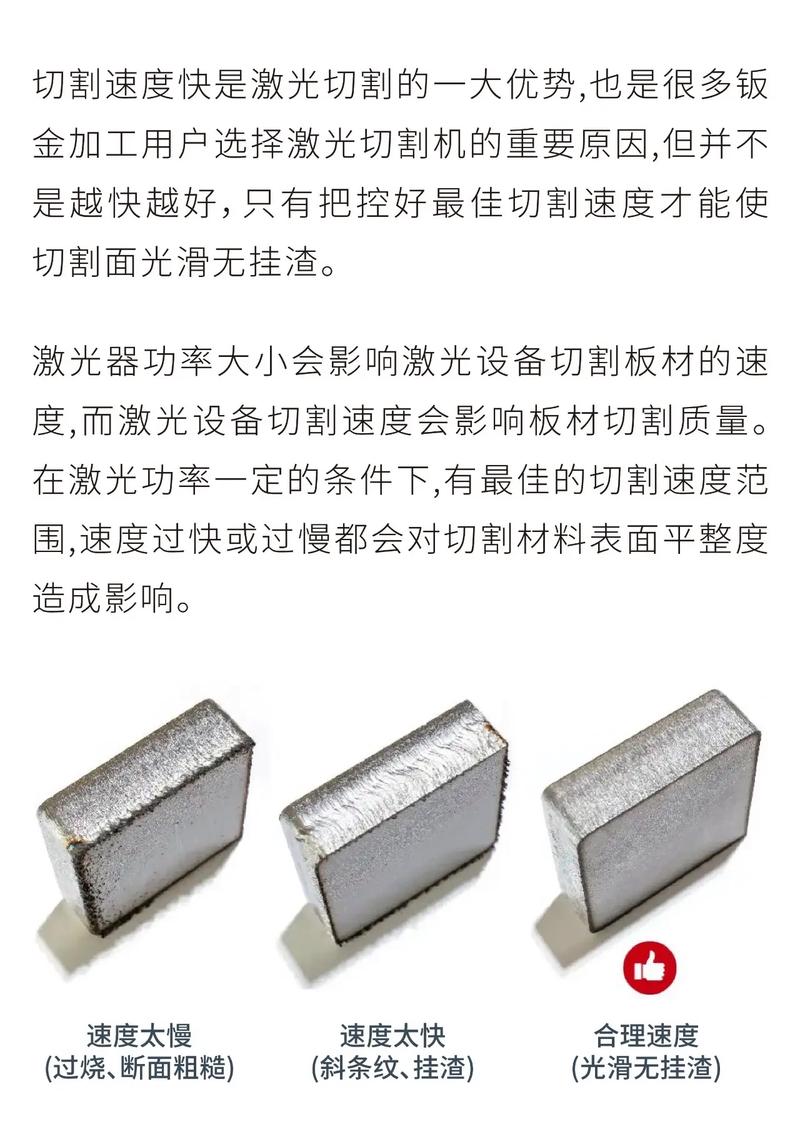

这些年激光切割白菜价了，从3KW到20KW，切割速度飞起。但速度上去了，毛刺也跟疯了似的。碳钢还好，切不锈钢时，底面那个熔渣硬得像电焊渣，后道打磨累死人。有次做食品设备，内壁要求Ra1.6，激光切完的孔内全是重铸层，抛光师傅差点辞职。 焦点位置、气压、切割速度，三者博弈。 焦点偏下，切面下表面过热，熔渣流挂；焦点偏上，切缝过宽，能耗高。现在用氮气切割厚不锈钢，气压不够的话，切面直接氧化成黑黄色。我们现在的做法是：薄板用氮气高速，厚板8mm以上换高纯氮，但必须控制占空比，频率调不好，切面纹路像狗啃。

有个误区：大家都以为毛刺主因是切割参数，其实板材质量才是隐藏杀手。碰到过一批316L，切割后毛刺异常硬，查了半天才发现含镍量偏下限，杂质多。换了个钢厂的料，立马干净。所以，别总怪操作工，源头有时候是采购图便宜。 问：现在有那种自动去毛刺机，效果怎么样？值得上吗？ 答：分情况。平板类零件，用宽幅砂带机或双面磨，效率高，但边角会倒圆，精密件慎用。三维结构件只能上机械手打磨或者人工。我们买过一台进口的去毛刺机，调试了三个月，最后还是让钳工用刮刀手工修……因为零件太异形了。不过，如果大批量平板件，一定要上，省的人工成本半年回本。但记得配除尘，不锈钢粉尘爆炸可不是闹着玩的。

✅ 焊接变形——再怎么模拟也救不了的设计缺陷

图纸上画得再完美，焊接一上，波浪变形、角变形全来了。搞过一个大机柜，设计为了好看，折弯边全做90°直角拼焊，焊完整个面鼓起来5mm，装门都关不上。后来加焊加强筋、反向预弯，勉强校正，但人工火焰矫正花了整整两天。 钣金设计要懂工艺补偿。 长直焊缝必须用断续焊，或者用激光焊接，热输入小。但设计上到底留多少反变形量？教科书公式基本没用，靠经验。我们现在的做法：首件试焊，测变形量，然后在折弯时反向预弯，或者焊接工装强制固定。但说实话，碰到厚板多层焊，神仙也没辙，只能焊后矫正。 现在有有限元模拟，可以预测变形，但那东西建模就得半天，小厂根本玩不起。更实际的是结构对称设计，让焊接应力互相抵消。比如箱体结构，内部筋板对称布置，比单侧加筋强百倍。可惜，很多设计只考虑外观，不管工艺…… 问：机器人焊接现在普及了吗？为什么很多厂还是人工焊？ 答：机器人焊接对前道工序要求高得离谱。零件精度差一点，焊缝间隙忽大忽小，机器人就瞎了。必须配激光视觉跟踪，但一套下来大几十万。而且编程调试复杂，小批量多品种的话，换型时间比焊的时间还长。所以<目前>批量大的汽车配件、电梯部件确实用机器人，但定制钣金、机柜机箱基本还是人工。毕竟人手能感知熔池，调整姿势。不过好的焊工越来越难招，断层严重，年轻人不愿干，后面可能被迫上自动化。

🛠️ 表面处理：喷塑还是喷漆？先问问你的除油线

前处理一塌糊涂，后面喷金子也白搭。尤其板材上的拉伸油、防锈油，光靠酸洗根本洗不干净。我们就吃过亏：一批户外柜喷粉后起泡，脱塑，查原因——磷化膜挂灰，附着力0级。后来改造前处理线，增加了超声波除油和水洗，才稳定。 喷塑的固化温度和时间，一定要按粉厂家的参数，别自己瞎调。 温度低了起皮，温度高了变黄。有些混色件，不同颜色粉末烘烤窗口不同，排产时必须分批次。另外，粉末回收系统要勤清，不然杂色污染，表面麻点能让你哭。 现在环保查得严，很多地方不让用传统磷化，转向硅烷或纳米陶瓷，确实环保，但槽液控制更娇气，pH值波动一点，附着力就完蛋。所以在线检测必须跟上，靠pH试纸和肉眼早晚出事。 说到底，钣金加工这行，设备是基础，但决定成败的往往是那些不起眼的细节——模具状态、参数微调、焊工手法、前处理清洁度。一套流程走下来，每一个环节都在叠加误差，没有“差不多”这回事。 下次再碰到供应商说“这个我们做了几百套了，没问题”，记得多问一句：“那上一批的实际精度数据有吗？首件报告拿出来看看。” 没数据支撑的自信，大概率是赌。
