表面处理的那些坑：为什么你的零件总是锈迹斑斑？

你肯定见过这样的场景——刚出厂几个月的设备，边角已经开始泛红，漆皮一碰就掉，底下锈得跟酥饼似的。我刚开始做这行的时候，也纳闷：图纸上明明写了‘表面处理：防锈’，怎么还烂成这样？后来才明白，所谓‘防锈’俩字，水可深了去了。有时候真不是工人偷懒，是设计阶段压根没想清楚到底要扛什么环境。

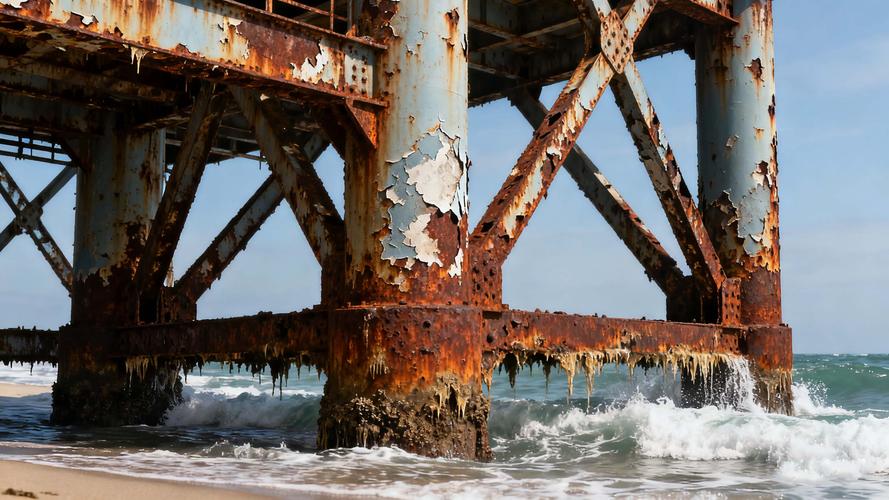

就说上个月，一个做农机配件的老客户打电话来，急得不行。他们一批销往沿海地区的割草机刀片，三个月不到，刃口腐蚀得没法用。我说你们做的什么处理？答：镀锌。我说，海边啊，盐雾啊，镀锌顶不住的！那边闷了半天，憋出一句：“镀锌不就是防锈的吗？”——唉，这种刻板印象，害死人。

说实话，镀锌这玩意儿，在干燥的内陆环境还行，但面对盐雾、酸碱、高温，它那层锌牺牲得比谁都快。这时候得考虑什么呢？达克罗？没错，达克罗涂层耐盐雾性能甩镀锌几条街，但成本也上去了。还有种选择是阴极电泳，膜厚均匀，适合形状复杂的件，不过耐磨性又差点意思。你看，根本就没有‘一招鲜’的方案。

有时候想起来，表面处理选型简直像做菜——食材是金属基体，调料是各种涂层，火候是工艺参数，差一点味儿都不对。你让一个搞结构的工程师去定表面处理，他大概率只会写‘镀锌’或‘发黑’，因为手册上就这么几个选项。可现实呢？汽车底盘件现在很多用锌铝涂层（也就是所谓的无铬达克罗），为什么？因为欧盟 RoHS 禁了六价铬，逼出来的创新。环保法规一收紧，多少小厂子傻眼了——以前用得好好的铬酸盐钝化，突然不让了，赶紧找替代品，结果交期耽误，客户跑了。

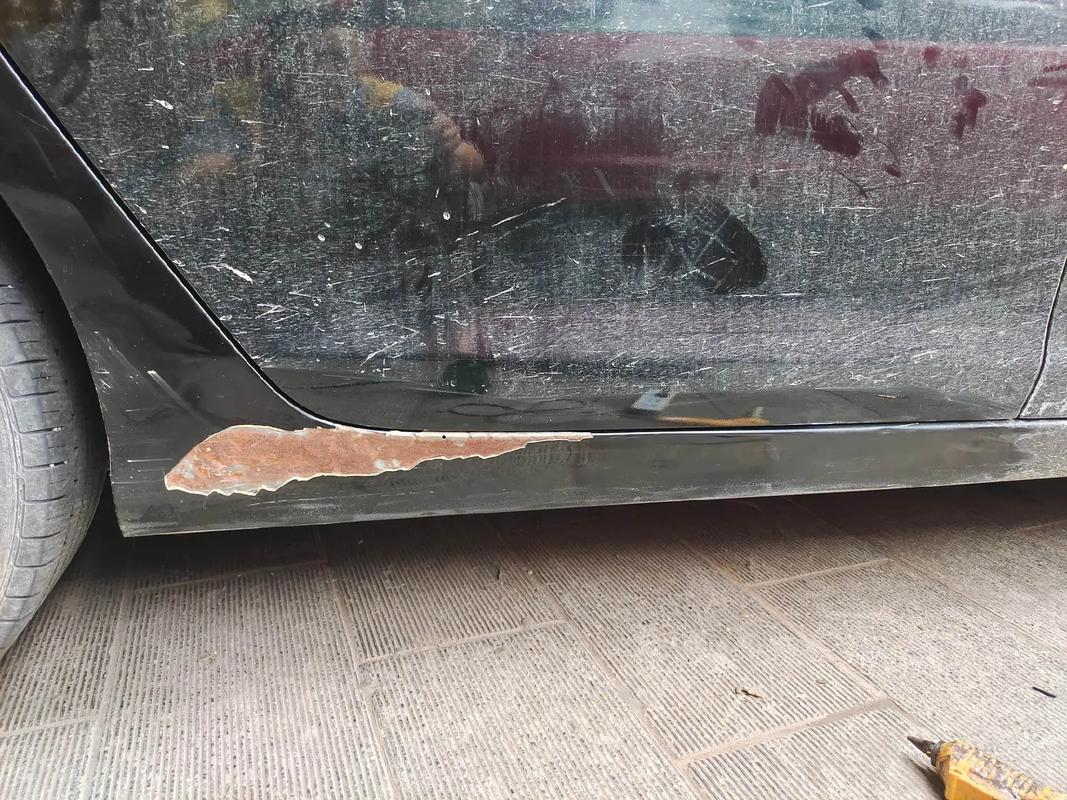

问：我们厂主要做室内设备钣金，环境不算恶劣，为什么喷漆后还经常返锈？

答：这个问题太典型了。室内环境不恶劣？你测过车间湿度吗？尤其南方梅雨季，相对湿度经常超过 80%，钢板表面肉眼看着干净，其实有微弱的冷凝水膜。喷漆前如果只是简单擦拭，铁锈微电池立马就活跃起来。关键在前处理——磷化或者硅烷处理必须做到位。磷化膜本身就有一定的防锈能力，还能增加油漆附着力。有些厂图省事，直接用‘磷化底漆’喷一道了事，那玩意儿只能应付很短暂的储存期，长期下来，涂层底下鼓包、脱落，简直不可避免。

我曾经蹲在一个涂装车间观察过，前处理线就两米长，工件走马观花似的过一遍，药液温度也不够。我问班长，他说：“产量要紧，反正客户也不懂。” 结果呢？半年后客户懂了，全都跑光了。这种短视行为，真的让人冒火❗。

电镀和化学镀，差的不只是一个字

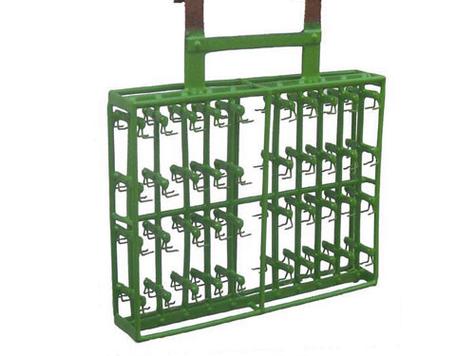

好多人分不清电镀和化学镀。电镀需要外接电源，工件挂在阴极，阳极金属溶解，阳离子在工件表面还原沉积；而化学镀靠的是镀液中的还原剂，无需通电，形状再复杂的盲孔内壁也能均匀上镀。比如化学镀镍，那层镍磷合金，硬度高、耐磨、耐蚀，在模具行业应用很广。但它的致命伤是镀液寿命短、成本高，且对前处理要求极其苛刻——工件表面稍微有点油污或氧化皮，镀层就结合不牢，一刮就掉。

我印象很深，有一回帮一个液压阀块厂解决问题，他们的阀块内腔镀不上化学镍，总是漏镀。去现场一看，前处理用的脱脂剂已经循环用了不知道多久，上面飘着一层油花。我让他们彻底更换脱脂液，并增加了超声波清洗工序，问题马上解决。厂长还嘀咕：“这么简单？” 对，往往就是这么简单，但你不下车间，根本发现不了💡。

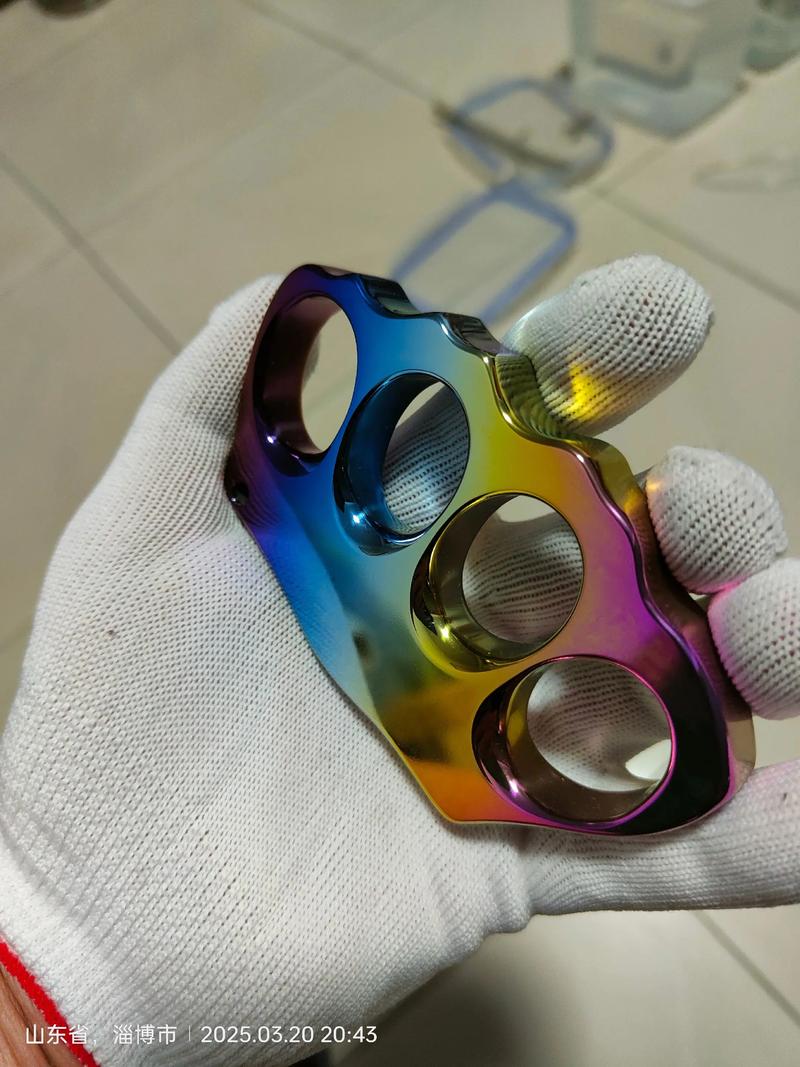

问：都说阳极氧化是铝合金的‘黄金搭档’，为什么我的铝件氧化后颜色不均匀，甚至出现腐蚀点？

答：铝合金阳极氧化，可不仅仅是‘丢进电解液泡泡就行’。首先，材料成分直接影响氧化膜品质。含硅量高的铸造铝合金，氧化膜容易发灰、不均；含铜量高的，膜层可能产生孔洞。其次，前处理中的碱蚀和化抛，必须严格控制温度、时间和铝离子含量。很多厂子为了降低成本，碱蚀槽长期不更新，结果铝件表面过腐蚀，粗糙度大增，后续氧化膜当然不好看。还有水洗——去离子水洗不到位，残留的酸根离子带入氧化槽，破坏槽液稳定，出现白斑或麻点。这些小细节，教科书上会写，但真正重视的人，少之又少。

有次参观一家做高端自行车架的企业，他们的阳极氧化线管理得像手术室。工件上架前用无尘布擦拭，纯水循环过滤系统 24 小时运转，槽液每天分析。成品那质感，真叫一个漂亮。问他们成本，自然要比同行高 30% 以上。老板说：“我卖的就不是普通自行车，是艺术品。” 这话虽然有点夸张，但一分价钱一分货的逻辑，在表面处理上体现得淋漓尽致。

说到环保，近几年免水洗的硅烷处理剂开始流行，部分替代了传统磷化。它不含重金属离子，常温操作，渣极少，也算是一大进步✅。不过对于需要高耐候性的场合，还得老老实实做锌系磷化或陶瓷涂层。技术路线没有绝对先进，只有适不适合。

写到这里，想起刚入行时老师傅的一句话：“表面处理是给零件穿衣服，不光要好看，更要能挡风遮雨。” 二十年过去了，这句话越来越觉得有道理。每次接到类似咨询，我都会问同一个问题：你的零件准备在什么环境下服役？如果这个问题答不上来，后面的一切选择都是瞎蒙。

所以，下次再看到图纸上笼统的‘表面处理：防锈’时，请务必拉住设计者，花半小时说清楚究竟要防哪种锈、在什么温度、有无化学品接触、要不要耐磨、能接受多少成本。这半小时，可能省下半年的售后烦恼。
