干钣金加工这行，算下来快十五年了。前阵子接了个医疗设备的活儿，304不锈钢，折弯精度要求到±0.05毫米，结果首件出来，角度差了将近1度……当场血压飙升。😫 这种时候你才明白，书本上那些公式、手册上的补偿值，到了实际生产里头，全是变量。
说实话，钣金这玩意儿，入门门槛不高，一台剪板机、一台折弯机再加个焊机就能开张。但你想做出稳定高精度的活儿？难。里头坑太多了——材料批次不同，回弹特性就变了；车间温差一波动，模具间隙跟着跑；更别提那些半吊子图纸，展开图全是错的。

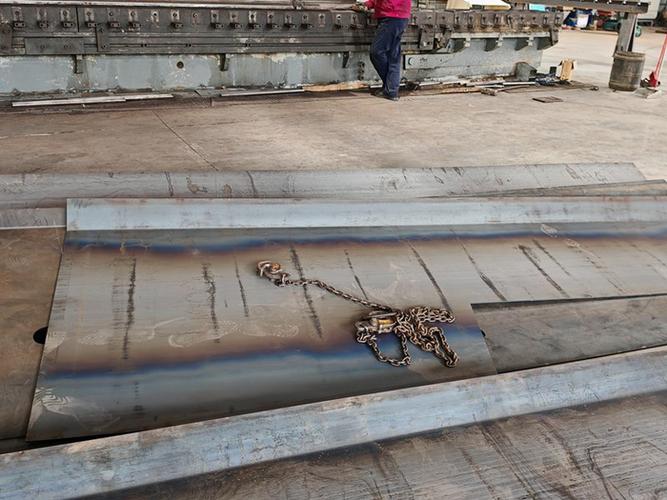

折弯回弹：你以为加了补偿就够了？
很多人一碰到折弯角度不对，第一反应就是“加大保压时间”或者“多调一点下死点”。有用吗？有。但常常越调越糟。❗ 因为你没搞懂应力释放路径。比如同样厚度的冷轧板与不锈钢，即使屈服强度接近，回弹量能差出一倍多，原因是应变硬化指数不一样。我们吃过最大的亏，是给客户打样时用了宝钢的料，量产换成另一个钢厂的，结果折弯系数全乱了，一批件报废了三分之一。
后来我们定了个规矩：同一项目，锁定钢厂和炉批号，并在工艺卡上强制标注“试折弯验证”步骤。成本是高了点，但比起补单、赔客户，值了。
还有模具。你信不信，下模V槽宽度哪怕只选错一档，回弹量能差出2°？一般选料厚的8到10倍，但遇到高强度钢，可能要选到12倍以上，否则内圆角过小，应力集中，回弹根本无法预测。我现在骂新人最狠的，就是他们懒得换模具，总想靠调参数敷衍。

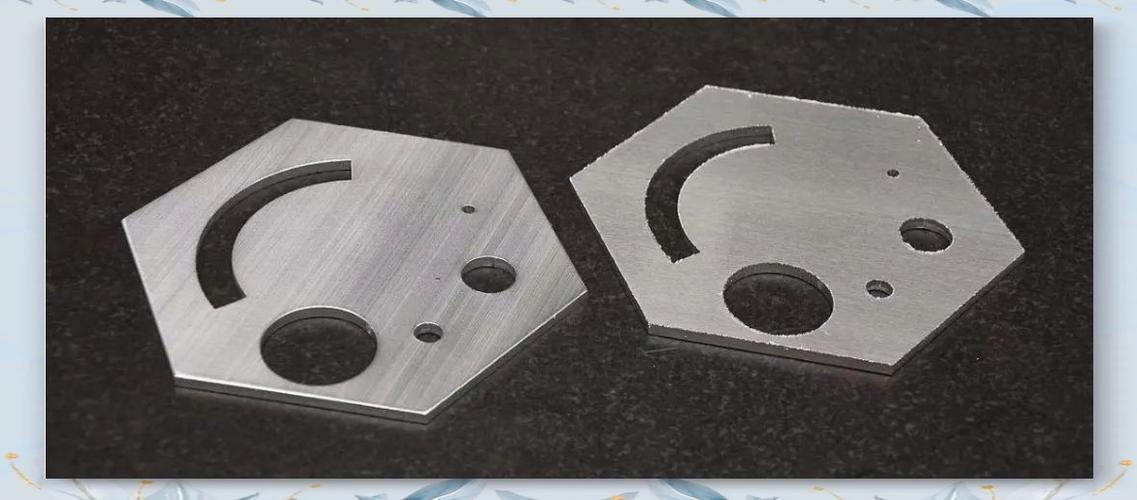

激光切割真的无敌？别神化了
这几年激光切割太火了，功率从3kW一路飙到3万瓦。很多老板张口就是“上大功率，干厚板”。速度快、切缝窄、热影响区小，确实爽。但槽点也多——💡 光斑模式一差，厚板断面就是锥度，下表面挂渣逼疯打磨工；辅助气体纯度不够，不锈钢切面发黄，后期焊接容易出气孔。
有一回切8毫米不锈钢，为省点氮气钱，用了纯度99.9%的，结果整板毛刺高度超0.15毫米，全得人工打磨，算下来成本反而翻倍。所以现在我直接签协议：气体纯度必须99.999%，由供方出具批次检测报告。看似较真，实则是保命。
还有，激光后直接折弯？要当心切口硬度突变。激光切缝边缘有淬硬层，折弯时如果这层出现微裂纹，用不了多久就全面开裂。我们现在的规矩：折弯线距激光切割边缘至少保留1.5倍料厚的安全余量，或者增加一道去应力退火。虽然费事，但比客户现场开裂好受多了。
行家问答：那些图纸上不会写的事
问：钣金加工中，冲压和激光切割到底怎么选？
答：一句话——看量和形状。年需求不到5000件，别碰冲压模，那玩意儿开模费够你激光切好几年。但一旦量上去了，比如电器柜那些标准件，冲压的效率能把激光秒成渣，而且一致性高。不过现在有转折点：激光上下料自动化线把单件成本压得越来越低，加上无模生产优势，很多3000件的活儿我们都在用激光了。还有种情况——异形孔太多，翻边、沉孔需求复杂的，激光干不了，必须冲压加模具。
问：焊接变形能完全避免吗？我们有个箱体焊完总是拧成麻花。
答：完全避免？做梦。但能控制到肉眼看不出来。关键在焊接顺序和反变形预设。经验之谈：长焊缝先分段点固，从中间往两头退焊；箱体类一定先焊内部筋板，再焊外围，同时用千斤顶顶着。还有个绝招——💡 在折弯时就故意做出反向预弯，用来对冲焊接收缩。这个数据没法算，只能靠试，每个厂子设备不一样，得自己攒数据库。我们现在每次新项目，前三件都是“破坏性验证”，切开看金相、测应力，数据够了才敢批量进炉子做去应力。
有种错觉要打破：很多人以为机器人焊接就能根治变形，其实机器人只是路径稳，热输入该多大还是多大。智能化是方向，但现阶段，懂金属的工艺师傅比机器人贵，这是实情。
喷涂挂具印？这细节能毁了整个外观件
以前觉得喷涂最简单，喷粉、固化就完了。直到给高端机床做了回外罩，灰白砂纹，客户在强光检具下一看，背面有六个淡淡的凹痕——挂具印。直接不合格。原因细查下来，是挂具接触点导电不良，局部上粉薄了，固化后收缩不一致。
烦得要死，最后改了挂具设计，采用弹片接触+遮蔽销孔，每挂一批还得用万用表逐个测导通。额外功夫多了三成。但客户后来连说“这批件质感不一样”，又追加了订单。值了。🙃
回头看看，钣金加工这行就是细节堆出来的竞争力。设备可以买，模具可以外协，但那些藏在经验里的判断——比如听折弯机的液压声不对劲、摸一下板料就知道张力有问题——没法速成。这也是为什么现在愿意干这行的年轻人越来越少，它有点“反快餐”了。不过话说回来，每次把一张铁板变成精密配合的组件，那种满足感，也挺上头的。
以上这些废话，如果能帮你少报废一车零件，我就没白敲键盘。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：钣金加工：别被“折弯回弹”坑了，行家才知道的这些门道 https://www.dachanpin.com/a/tg/56100.html
