上周去一个做非标零件的工厂，老板愁眉苦脸地拽住我：“上批货全废了。”我凑近一看，轴类零件表面锈得一塌糊涂，才放了两个月。他嘟囔着：“不就是没做防锈吗……”我当时就没忍住——表面处理什么时候仅仅等于防锈了？
这话要是让搞电镀的老师傅听见，非得拍桌子。表面处理，是让金属零件脱胎换骨的工序，直接决定产品寿命、精度甚至功能。可太多人把它当边缘工艺，直至吃亏。
别再被「表面」俩字骗了
说实话，我入行前也犯过傻。大学课本讲热处理、机加工，表面处理一章薄得可怜。直到自己在产线跟了半年，才明白这分明是重工业里的精细活。

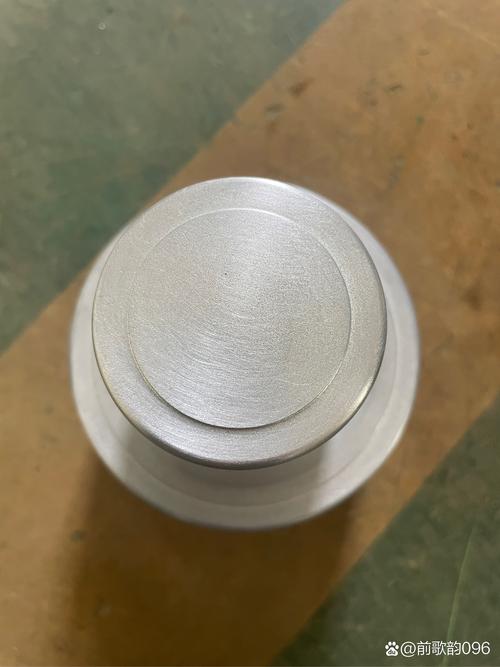

打个比方：同样一根活塞杆，不处理，三个月磨损报废；做了硬质阳极氧化，硬度飙到 HRC50 以上，寿命以年计。💡 这不是涂涂抹抹，是原子级别的重构。

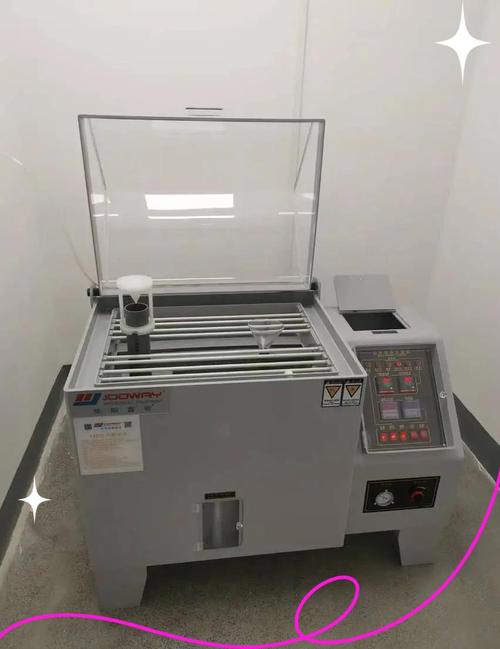

现在行业里玩法太多。传统的镀锌、镀铬、发黑，新派的PVD 涂层、达克罗、QPQ 盐浴复合处理……选错了，哭都来不及。我记得有次给高铁紧固件选方案，犹豫磷化还是达克罗，最后查盐雾试验数据——磷化 72 小时就挂，达克罗轻松过 1000 小时。❗ 这就是代差。
2024年了，这些硬核技术你上车没？
别老盯着老工艺。这两年环保风暴这么猛，六价铬钝化都快绝迹了，逼出来的无铬钝化、水性涂料反倒性能激增。还有激光表面淬火，以前觉得高不可攀，现在价格下来了，用在齿轮齿面强化上，变形量比高频淬火小得多。
💡 悄悄说个趋势：功能性表面处理正在爆发。不是简单防锈，而是要自润滑、抗静电、生物相容……比如医疗器械上的钛合金阳极氧化着色，既要色彩标识，又要氧化层无毒。这种跨界需求，逼得表面处理厂必须从“手艺活”转向“材料科学”。
但话又说回来，工艺再炫，前处理马虎一样完蛋。我见过太多镀层起泡的事故——除油不彻底、酸洗过度。表面处理是三分配方七分清洗，老师傅的糙理。
老板爱问，我现场回答
跑工厂常被问各种实际问题，挑最典型的两个叨咕叨咕。
问：表面处理种类这么多，我怎么快速筛选？
答：先问三个问题——零件材质、服役环境、最高成本容忍。钢件要求耐盐雾 500 小时以上，预算充足就上达克罗或锌铝涂层；要便宜量大，镀锌+封闭剂也能扛一扛。铝件搞外观，阳极氧化是王道，染色还漂亮。如果是不锈钢还要耐磨，考虑低温离子渗氮，表面硬度能提到 HV1000 以上。诀窍是：拿工况参数去套工艺数据表，别听推销员忽悠。
问：做完表面处理为啥零件尺寸变了？有没有方法控制？
答：这个问题太经典了！所有涂层、镀层都会增加厚度，化学转化膜（如磷化）也会微观蚀刻。设计时就必须预留镀前尺寸。例如镀硬铬，单边增厚 20μm 很常见，需要磨削留量。更头痛的是氢脆——电镀过程中氢原子渗入，高强度钢可能断裂。❗ 记住：酸洗、镀锌后必须尽快除氢处理（190℃烘烤 8 小时以上），否则零件脆得跟饼干一样。
聊到这儿，我忍不住吐槽：现在有些图纸根本不标表面处理规范，就写“镀锌”，镀多厚？什么标准？盐雾几小时？通通没有。图纸上一省略，产线上全是坑。😩
选表面处理厂，比挑对象还难
这不是段子。好的表面处理厂能帮你优化方案，差的直接毁工件。前阵子有个注塑模具厂要给型芯做氮化铬涂层，找的小作坊，镀后表面粗糙度反而上升了，脱模拉伤。我一问，根本没做后处理抛光。真要上心，去车间看这几点：
- 前处理线是否封闭自动——手动酸洗帕斯掉，一致性和排废都没法保证。
- 测试报告敢不敢公开——盐雾试验、附着力检测、膜厚记录，别只看样品，抽检批次数据才是真的。
- 有没有工艺评审习惯——连你的图纸都没细看就接活的，赶紧跑。
✅ 我的习惯：第一次合作，一定拿同批次样件做交叉验证，蓝膜测附着力、显微镜看截面。成本高些，但比批量报废划算。
其实表面处理的魅力，在于它用极薄的表层创造新属性，四两拨千斤。当你看到锈迹斑斑的零件在钝化液里泡几分钟就银白闪亮，真的会感慨化学的神奇。但从业越久越敬畏，工艺窗口太窄，温度差几度、浓度变一点，结果天壤之别。
最后啰嗦一句：别再问“要不要做表面处理”这种初级问题。去问“用哪种表面处理，怎么做才稳定，出了问题怎么排查”。这才是靠谱工业人的思路。💪
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：表面处理只是刷层漆？别逗了——工业老炮带你重新认识这个「魔法」工艺 https://www.dachanpin.com/a/tg/64450.html
