电镀缺陷排查：从起泡到麻点，实战经验全分享

干了十几年电镀，最怕听见车间里一声吼：“槽液又出问题了！”——说实话，那种心脏骤停的感觉，比看见镀层起泡还难受。毕竟起泡还能想办法补救，槽液一旦失衡，整条线的工件可能全废。💡

起泡、脱皮：结合力不足的锅？

前几天有个访厂客户，拿着一个镀锌件问我：“这地方鼓了个小泡，是不是我前处理没洗干净？”我拿起来一看，泡很薄，指甲一刮就破，底下是基体金属的光亮面。我说：“你这是典型的氢脆引起的滞后性起泡，跟前处理关系不大——但除油不彻底也会导致结合力差，那是另一种毛病。” 镀层起泡，确实让人头大。很多同行一看到起泡就认定是前处理除油不净，猛加除油粉。结果问题依旧。因为起泡的原因至少有七八种：基体本身有夹皮、酸洗过腐蚀、镀液有机杂质超标、中间镀层钝化……对吧？

我自己踩过的坑：曾经一批液压杆镀硬铬，磨抛后出现细小鼓泡，百思不得其解。后来切开截面一分析，发现基材在热处理时表面增碳，形成了一层脆性相，电镀时氢往那一处聚，放置一段时间就起泡了。这种问题靠改变前处理根本没用，必须从毛坯源头控。所以遇到起泡，别急着换除油剂，先做几个简单的判别：泡的形状、分布、与基体的剥离开面——这些细节比什么检测报告都来得快。

针孔、麻点：镀液还是操作环境的锅？

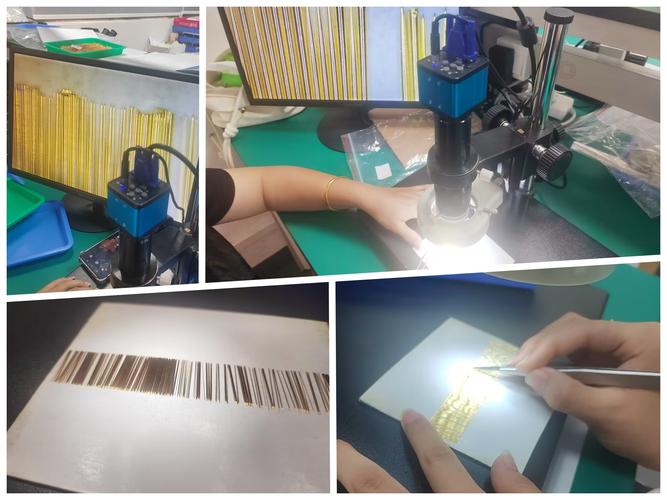

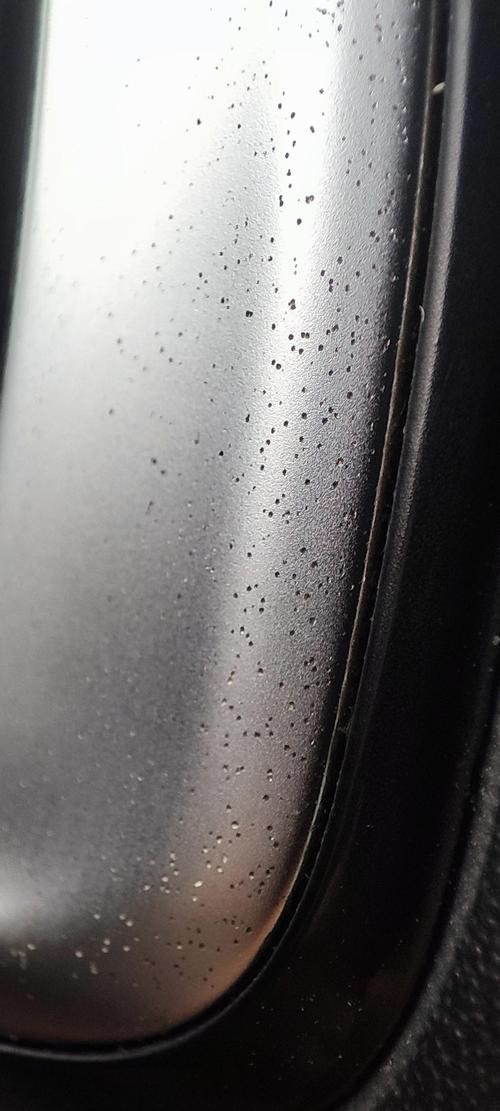

针孔这东西，有时候就像慢性病。明明昨天还好好的，今天一看，镀层表面密密麻麻的小凹陷，灯光下特别明显。乍一看以为是基材粗糙度太高，实际用放大镜一瞧，孔是圆形的，有光滑边缘——这十有八九是氢气泡吸附在工件表面造成的针孔。怎么办？有人会说：加润湿剂、降低电流密度。没错，但！是！如果镀液本身脏了，悬浮的固体颗粒也会成为气泡核心，光添加表面活性剂反倒可能引发更多泡沫问题。❗

我见过最夸张的一次：一个装饰铬线上，工件到处是麻点，员工以为是光亮镍出了问题，拼命补加走位剂。结果呢，查了两个星期，发现是压缩空气管道泄漏，油雾混入了搅拌空气——这种隐性污染，谁能马上想到？所以排查的时候，环境因素绝对不能忽略。顺便提一句：小件滚镀出现针孔，往往跟滚筒转速、装载量有关，电流过大时局部pH急剧升高，产生氢氧化物胶体吸附，那才是噩梦的开始……

问：镀镍之后表面有肉眼可见的白斑，是不是针孔？
答：不完全是。白斑有可能是镀后清洗不彻底留下的水渍，烘干时浓缩成盐斑；也可能是镀镍层本身孔隙率过高，底层的铜或铁基体被腐蚀后形成的白锈斑点。用放大镜看：如果斑点是立体的、有结晶状边缘，多半是水渍；如果是凹陷且有深色锈点，那就是镀层孔隙率有问题，得查一下镀镍液的氯离子含量和pH缓冲能力了。

烧焦、粗糙：电流分布的那点事

高电流密度区的烧焦，几乎是每个电镀厂都会遇到的。工件尖端或边缘镀层发灰、发黑，甚至起毛刺……一看就知道电流密度太高了。可是单纯降低总电流，中心部位厚度又不够。这时候该换挂具吗？还是加辅助阳极？——其实，很多时候是槽液成分失衡，比如镀铜液里硫酸浓度偏低，导致溶液导电性变差，电流分布就更不均匀了。我刚入行时在一家厂镀锌，老师傅告诉我一个土办法：在槽两端挂几块废铁片，说是能“吸走”多余电流。当时觉得好神秘，后来才发现那是牺牲阳极调整电力线分布，哈哈。

另外，有些粗糙是肉眼可见的颗粒状，与烧焦的粉末感不同。这种粗糙往往源于镀液中固体杂质过多，或者阳极泥掉渣。连续过滤很重要，但很多小厂为了省电，晚上关了循环泵，第二天上班一开，槽底沉泥被搅起来，第一批工件就全是毛刺。粗粗粗！真想骂人。

问：如何快速判断镀层粗糙是烧焦还是杂质引起的？
答：很简单。用拇指在粗糙面上轻轻来回摩擦。如果是烧焦，手感像是细砂纸，甚至有粉末脱落，而且颜色偏灰暗。如果是固体杂质夹杂，颗粒感更明显，有时还能看到微小的凸起是不同颜色的金属颗粒。最直接的方法，用刀片刮一下，杂质颗粒会掉，烧焦层则是整体结合较为紧密。

氢脆：看不见的定时炸弹

说氢脆是电镀的头号隐形杀手，毫不为过。尤其高强度钢、弹簧件，镀后如果不及时驱氢，说断就断。我记得有一次给汽车厂供一批镀锌螺钉，装配时扭矩一打，头部直接断裂——断面是典型的脆性断口，银白色，没有塑性变形。当时所有人都吓出一身冷汗。❗后来全检硬度，发现基体硬度超过HRC40，而驱氢规范是按常规件做的。教训啊！氢脆的预防从材料选型就已经开始了，高强度材料电镀前必须消除内应力，镀后必须严格按标准驱氢，时间、温度一点都不能妥协。更头疼的是，有些氢脆不是马上断裂，而是在使用中延迟断裂，那种追溯起来才是真绝望……

啰嗦这么多，其实就想说：电镀看似简单，就是把金属离子还原到工件上，但里面的变量多得吓人。每次遇到疑难杂症，排除法一遍遍做，最终往往是一个小细节搞鬼。那种破案成功的快感，也是支持我继续干这行的动力吧。

问：小厂没有检测设备，怎么简单判断氢脆风险？
答：有土办法，虽然不够精准但能参考。用酸性溶液浸泡或电解法充氢后，做弯折或敲击试验，脆性大的工件会迅速断裂。还可以用“逐级加载法”：先施加远低于屈服强度的重量，观察是否有微裂纹，再逐步增加。但严谨的场合还是建议采用正规的测氢仪或拉伸试验。毕竟安全第一，有些钱不能省。

行了，先聊这么多。电镀这行，越干越觉得水深，有任何想法欢迎在下面交流。✅
