工业以太网落地十年,我踩过的坑与选型真相

老实说,如果五年前你问我,工业以太网是不是银弹,我会直接翻个白眼。现在?我大概会苦笑一下,然后给你讲三个项目报废的故事。

很多人一上来就聊Profinet、EtherCAT,好像选对协议就万事大吉。可现实是,线缆、接头、交换机这些”物理层”的破事,能直接毁掉你整个方案的时钟同步。去年在华南一个汽车焊装车间,就因为接地没处理好,EtherCAT从站丢帧丢到机械臂发疯——全厂停产6小时。那种绝望,不知道你体会过没有。❗

搞清“实时”到底是什么鬼

这行里整天喊实时通信,但99%的人说不清自己究竟要的是软实时还是硬实时。我曾经也犯浑,在一个白酒灌装线上强行上了Profinet IRT,成本翻倍,效果也就那样。后来想通了,大部分离散制造场景,Modbus TCP加个质量好的管理型交换机,网络延迟压到2ms以内完全够用。

不过等等——这里有个前提:你得懂点VLAN和QoS。否则广播风暴一来,再贵的设备也傻眼。✅ 推荐个笨办法:组网后用Wireshark抓包看抖动,超过500μs就查交换机日志,八成是IGMP Snooping没配。

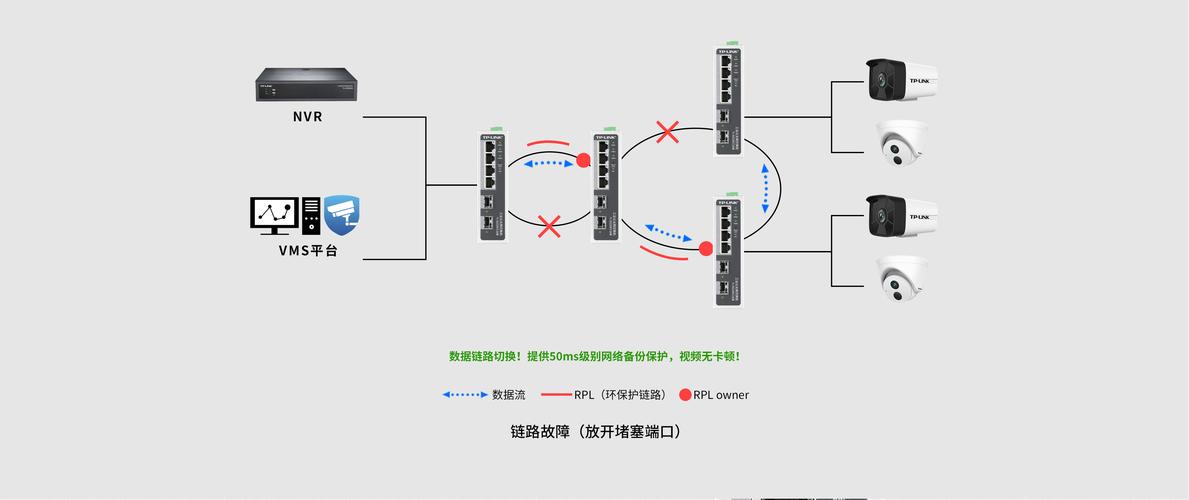

工业以太网交换机环网冗余接线实拍
工业以太网交换机环网冗余接线实拍

当然,如果涉及多轴同步运动控制,EtherCAT几乎是不二之选。它的”飞读飞写”机制太狠了,从站处理帧的时间几乎可以忽略。但我必须吐槽:EtherCAT的开发门槛高得离谱。记得第一次用Beckhoff的TwinCAT,光是理解DC时钟的Shift Time和Offset Time就熬掉我一头头发。

协议打架,最头疼的是网关

工厂改造里最常见的噩梦,是旧产线用DeviceNet或Profibus,上头非要接MES,还要数据上云。这时候你搬出个EtherNet/IP适配器,以为万事俱备——结果发现适配器的标签数量限制只有496字节。呵呵。💡 经验之谈:做OPC UA网关方案时,别信厂家的宣传手册,实测一下最大连接数。去年帮一家医疗器械厂做数采,某品牌的嵌入式OPC UA Server并发读到128个节点就崩,最后只能自己写脚本轮询。

问:我已经有了全厂以太网,为什么还要搞工业以太网?办公网络不也能用吗?
答:这个问题问得人想哭。办公网的交换机缓存策略会带来随机延迟,而且没有环网冗余。想象一下,一个急停信号因为交换机在转发不必要的组播包而迟了50ms——这完全可能发生。工业交换机支持快速生成树协议或HSR/PRP,故障恢复时间低于20ms,这是底线。另外,RJ45水晶头在振动环境下松动,导致的间歇性断线,商用网络根本扛不住。所以专用线缆、M12连接器,贵有贵的道理。

TSN是不是救世主?

最近时间敏感网络(TSN)的概念火得不行,好像它能一举统一所有协议。但说实话,我持谨慎乐观。TSN在IT和OT融合方面确实有天然优势,尤其是802.1Qbv调度队列,可以把尽力而为流量和关键流量严格分开。可问题是,目前支持TSN的芯片成本还太高,而且不同厂商对AS(自动协商)的实现千奇百怪。

去年做测试时,两家都号称支持802.1AS的交换机,对时精度差出去300ns。这在实际的半导体晶圆搬运场景里,足够让机器人放错片。所以现阶段,我更倾向于把TSN用在主干网汇聚,末端还是老老实实跑EtherCAT或Profinet。

TSN时间敏感网络交换机端口配置界面
TSN时间敏感网络交换机端口配置界面

不过话又说回来,OPC UA over TSN这个组合一旦成熟,可能真的会改变游戏规则。至少它能让你省掉一半的协议转换网关。嗯,前提是各大厂商别再玩”私有扩展”的戏码。

问:小厂预算有限,怎么搭建可靠又便宜的工业以太网?
答:别碰二手,这是血的教训。我曾为了省两万块买翻新交换机,结果双电源模块里有一只居然是坏的,直到半夜跳电才发现。小规模产线完全可以采用Modbus TCP或EtherNet/IP,用非管理型交换机搭配光纤介质转换器,先把电磁干扰这个变量解决掉。要冗余?花几百块钱买对支持MRP环网的管理型交换机,一条命令就搞定。至于线缆,别买成品跳线,找人按照最短路径现场打线,能避免90%的集肤效应问题。最后,一定要备足PNR(无源电阻终端),否则高频反射让你怀疑人生。

最后说点得罪人的话

工业以太网的根本问题,从来不在技术本身,而在人。太多集成商靠翻来覆去卖网关牟利,而最终用户又缺乏判断力。我见过最离谱的案子,一个只有20个节点的水处理站,用了五个品牌、三种协议的设备,维护工程师需要随身带三台电脑。这不是技术问题,是格局问题。

如果你现在正要规划新产线,我的建议直白到残酷:选定一个生态,然后咬着牙不要跨。要么全系西门子走Profinet,要么全系倍福/欧姆龙走EtherCAT。混合方案?那是给财大气粗的顶级工厂玩的。工业4.0也好,智能制造也罢,还是得先算本账,对吧。

写到这儿忽然觉得,这个行当里真正的专家,大概都死于心累。
