Modbus协议:老到掉牙却无处不在,到底凭什么?

说实话,每次看到那些PPT里大谈“未来总线”、“全以太网架构”却连一台Modbus设备都没调过的人,我就上火。Modbus协议——这货1979年就诞生了,比我都老,可直到今天,工厂里乌泱泱的PLC、仪表、变频器,还在用它吭哧吭哧传数据。凭什么?凭它实在!凭它简单到连块51单片机都能给你跑得稳稳当当!不过话说回来,简单归简单,坑也不少。今天我就以一个被Modbus折磨过无数次的过来人身份,唠唠这个老家伙。

老式工厂中Modbus设备接线实拍
老式工厂中Modbus设备接线实拍

一、它就是个“一问一答”的直肠子

Modbus协议的核心,说白了就仨字:主从架构。一个主站,一堆从站。主站发起请求,从站根据请求回数据。没了。没有多主、没有事件触发、没有复杂协商,整个通信过程就像领导点名:“张三!你那边压力多少?”张三回答:“0.5MPa!”——如此循环。这种直肠子脾气,在早期串行时代(RS-485)简直是绝配。一根双绞线拉出去,手拉手挂上32个设备,最远跑1200米,9600波特率虽然慢得像蜗牛,但用在温度、液位这些慢速信号上,完全够用。而且RTU模式下数据帧紧凑,加个CRC校验,抗干扰还不赖。我第一次调通Modbus RTU,是在一台欧姆龙CJ1M上读艾默生的温控表,当串口助手吐出“01 03 02 00 AF F8 ED”这样一串十六进制时,我激动得差点摔了咖啡杯——这玩意儿,真他娘的靠谱!

后来Modbus TCP出来了,说白了就是把RTU的那套报文塞进TCP包,端口号502。以太网速度快了,还不用操心奇偶校验,主站可以同时发好几个请求,从站也能多线程处理,一下子不那么“直肠子”了。但我跟你讲,TCP也有它的臭毛病:网络延迟一抖,重复发包、丢包、连接断开,能把你折腾到怀疑人生。有一次一个项目用了Modbus TCP转串口的网关,每隔几个小时就断一次,查了三天,最后发现是交换机上一根网线接头没压紧,你说冤不冤?

Modbus TCP报文在Wireshark抓包图
Modbus TCP报文在Wireshark抓包图

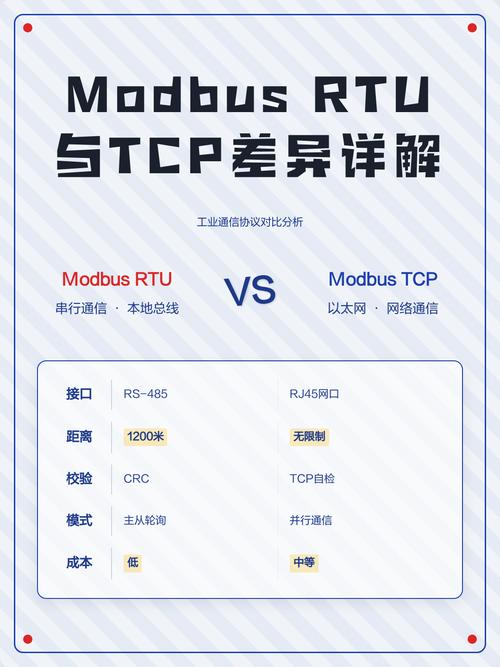

二、RTU还是TCP?这是个问题

二、RTU还是TCP?这是个问题
二、RTU还是TCP?这是个问题

刚入行的小兄弟最爱问:“Modbus RTU和TCP到底怎么选?”其实没有标准答案。看场景,也看钱包。RS-485便宜、抗干扰、适合长距离,但传输慢,接线也麻烦——A正B负GND,接错了立马通信不上,更恶心的是,有些国产设备标注的A/B定义跟标准是反的,你按标准接就烧片子。TCP则相反,用网线,即插即用,速度飞起,但交换机、网关成本高,而且TCP协议栈本身对资源要求高,低端MCU根本跑不动。所以我现在养成一个习惯:能用RTU绝不用TCP,除非甲方明确要求“以太网智能化”。因为简单就是最大的可靠,少一层协议栈就少一次崩溃的可能。

💡 实战技巧: 如果你非要在TCP上跑Modbus,务必在程序里做好断线重连、请求超时、功能码缓存机制。我一般给每个从站设一个通信状态字,连续三次请求超时就触发报警,同时在HMI上标红闪烁,这样现场操作工一眼就能发现哪台设备掉线了。

说到这里,得插入两个常见问题,都是我在现场被问烂了的:

问: 既然Modbus协议这么古老,为什么不用PROFINET、EtherCAT这些更高端的协议?
答: 高端意味着贵,也意味着复杂。一个EtherCAT从站芯片的价格,够买仨Modbus RTU节点了。而且很多传统仪表,如电磁流量计、液位变送器,厂家几十年没改设计,内部就是个8位单片机,你就让它跑TCP都费劲。Modbus协议最大的优势就是极低的学习门槛和实现成本,任何一个工控工程师花半天就能上手,这就决定了它不可能被淘汰。就像你问我为什么超市里还有糖醋蒜卖,而不是全是进口黑松露酱——因为接地气,群众基础在那里。

问: Modbus协议没有加密,是不是不安全?
答: 没错,Modbus在设计之初根本没考虑安全,就是个白纸一样明码传输。这在隔离的生产网内没问题,但如果你的工控网联到了办公网甚至互联网,那简直等于裸奔!我见过一个印染厂,老板为了远程看产量,直接把PLC通过路由器映射到了公网,结果一个星期后所有参数被清零——查日志发现来自国外的IP在疯狂发写寄存器命令。所以,别指望Modbus本身提供安全,必须靠网络隔离、VPN或网关层做安全策略。比如用带防火墙的工业路由器,只放开特定IP访问502端口,或者用OPC UA的网关把Modbus数据包装后再发布出去。

三、踩坑千万遍,方知它不简单

都说Modbus简单,可这简单背后隐藏的坑不计其数。先说帧间隔:RTU规定帧与帧之间必须大于3.5个字符时间。这3.5字符是由波特率计算的,结果有些PLC的串口模块内部有FIFO缓存,导致你发完一个请求后,下一个请求紧跟着就扔出去了,从站识别不了。我那次死活调不通,最后靠逻辑分析仪抓波形才发现,竟然需要再补一个延时函数——当时真想骂娘。

再说字节序:大端小端的问题!Modbus协议规定多字节数据是高字节在前,即大端模式。可有些设备厂家,特别是国产变频器,偏偏采用小端存储,收发的浮点数完全错乱。你如果不仔细核对文档,还以为是线路干扰,其实是字节序在捣鬼。我现在的做法是:凡是涉及32位浮点和长整型的寄存器,先用已知值做测试,写一个测试脚本,把读取的原始16位寄存器重组,逐个比对,确认端序。

❗最让我窝火的,是某些“智能”网关的功能码阉割。Modbus标准功能码1/2/3/4/5/6/15/16,结果有次我买了个便宜的Modbus RTU转TCP模块,只支持03和06,我想用16批量写寄存器,直接返回异常码。查手册才发现,功能码16需要额外授权,多交200块才解锁——这骚操作,活久见。

所以,别以为Modbus协议是软柿子。它就像武当长拳,看着平平无奇,真用起来才知道门道深。如今,很多SCADA软件都把Modbus驱动做得非常完善了,像Intouch、力控、组态王,点几下鼠标就能配好,但作为工程师,不弄懂底层帧结构,出了问题只能瞪眼。我强烈建议:手敲一遍Modbus帧解析代码,哪怕用Python写个简单的串口/以太网客户端,你会一辈子受益。

四、未来它还会存在多久?

工业4.0叫得震天响,OPC UA、MQTT、TSN这些新协议层出不穷,但Modbus协议会不会消亡?我觉得用一句粗话来说:它死不了。原因特简单:存量设备太多太多。全中国数以万计的制造车间,光变频器和智能仪表的存量可能上亿,你要全部升级,成本谁承担?而且,对于很多就地控制单元来说,一个16位数字量输入,几个模拟量输出,Modbus RTU绰绰有余。新技术更多会用在边缘计算、大数据采集这些上层,而底层设备层,Modbus依然是那个老当益壮的基石。

不过,我们也得看到变化。越来越多的新设备开始提供双协议栈,比如同时支持Modbus TCP和OPC UA,或者通过网关无缝转换。未来可能是Modbus负责现场设备互联,而OPC UA对外提供标准化模型,两者不是取代关系,而是互补。我记得前年参加上海工博会,西门子展台的一个工程师跟我说:“Modbus是现场工程师的瑞士军刀,你可以不屑它,但兜里必须揣一把。”这话我深以为然。

最后,分享一张我珍藏的对比图,一目了然:

Modbus RTU与Modbus TCP协议栈对比示意图
Modbus RTU与Modbus TCP协议栈对比示意图

就写这么多吧。如果你现在还在犹豫学不学Modbus,我直接告诉你:学!花一个下午弄懂帧格式,再花一天调通两个设备,你就踏进了工业通信的大门。然后你就能带着嘲讽的眼神看那些只会吹嘘PPT的“砖家”了。
