我问他，你们展开图怎么算的？CAM参数谁调的？他愣了一下，说“那不都是机器自动算的嘛”。得，问题就在这儿。
机器给的只是理论值，而车间里的现实是：板材批次不同、应力状态不同、甚至同一张板不同位置的硬度都有波动。软件算出来的展开长度，如果不根据实际情况补偿，折弯角度能对才见鬼了。
这就是我今天想聊的——钣金加工里那些看不见的坑。设备精度只是基础，真正的魔鬼藏在工艺链的缝隙里。

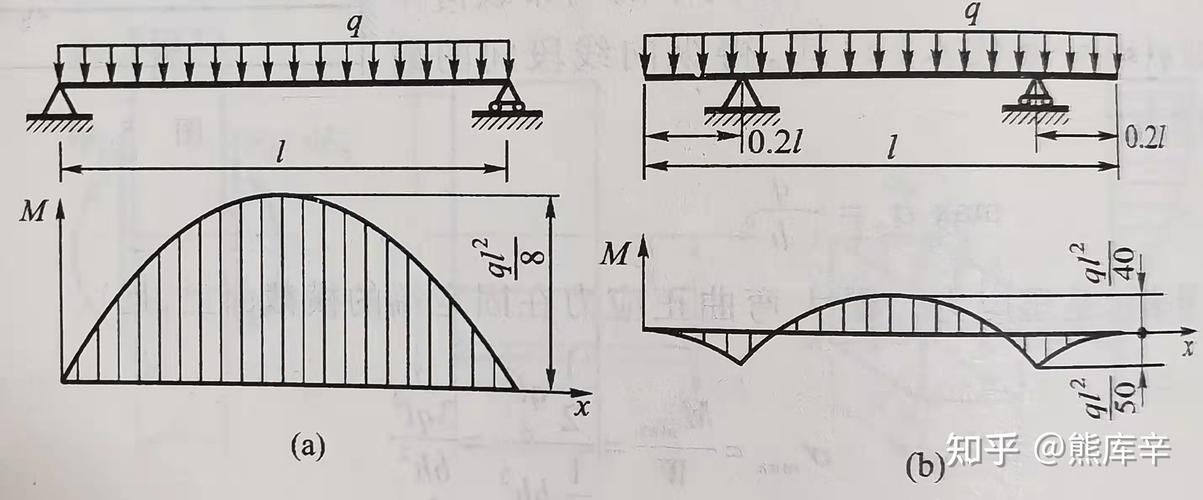

材料应力，这个幽灵
说实话，很多钣金厂根本不重视材料的内应力。板材在轧制、切割、冲压过程中，内部应力会重新分布，导致翘曲、扭曲。激光切割热影响区附近的应力释放尤其明显。
怎么办呢？✅ 最简单的一招——自然时效。切好的零件放一两天再折弯，效果立竿见影。就是占地方、压资金。赶工期？那只能掏钱上振动时效或者热处理了。
可很多人不乐意。吐槽一句：有些老板宁愿省这点处理费，然后整批返工，算账的本事也是服气。
还有一点：板材不同批次的屈服强度差异可能高达20%。进场检验只测厚度，不看力学性能？那折弯机的压力参数就是瞎调。去年有个项目，SPCC换成SPHC，折弯角度全乱了，最后查了材质证明才发现，碳含量差了一点。真是欲哭无泪。
CAM编程，不是点点鼠标那么简单
现在的CAM软件确实越来越智能。自动排样、共边切割、微连接、留割路径……功能一堆。但我要说的是——完全依赖默认参数一定会翻车。
比如激光切割的引线设置。引线太短，起弧点熔渣堆积；引线方向不对，切入时轮廓烧缺。这些细节软件不会自动优化，得靠人的经验。
还有微连接。连接点留多少？间隔多远？厚板还好，薄板不锈钢，微连接太多掰不下来，太少零件在切割过程中就翘起撞头。❗ 撞一次，几千块的喷嘴就废了。
问：切割不锈钢薄板，微连接参数怎么选？
答：一般来说，1mm以下不锈钢，连接点宽度0.15-0.2mm，间隔300mm左右。但这得看零件形状，长条形的得多留，接近正方形的可以少留。最靠谱的办法是试切后，手能掰开但搬运不掉落——这个手感没法量化，就是经验。
再说折弯编程。很多人用SolidWorks直接生成展开图，结果现场装不上。为什么？因为K因子、折弯扣除量都是默认值，根本没根据实际模具和材料调校。

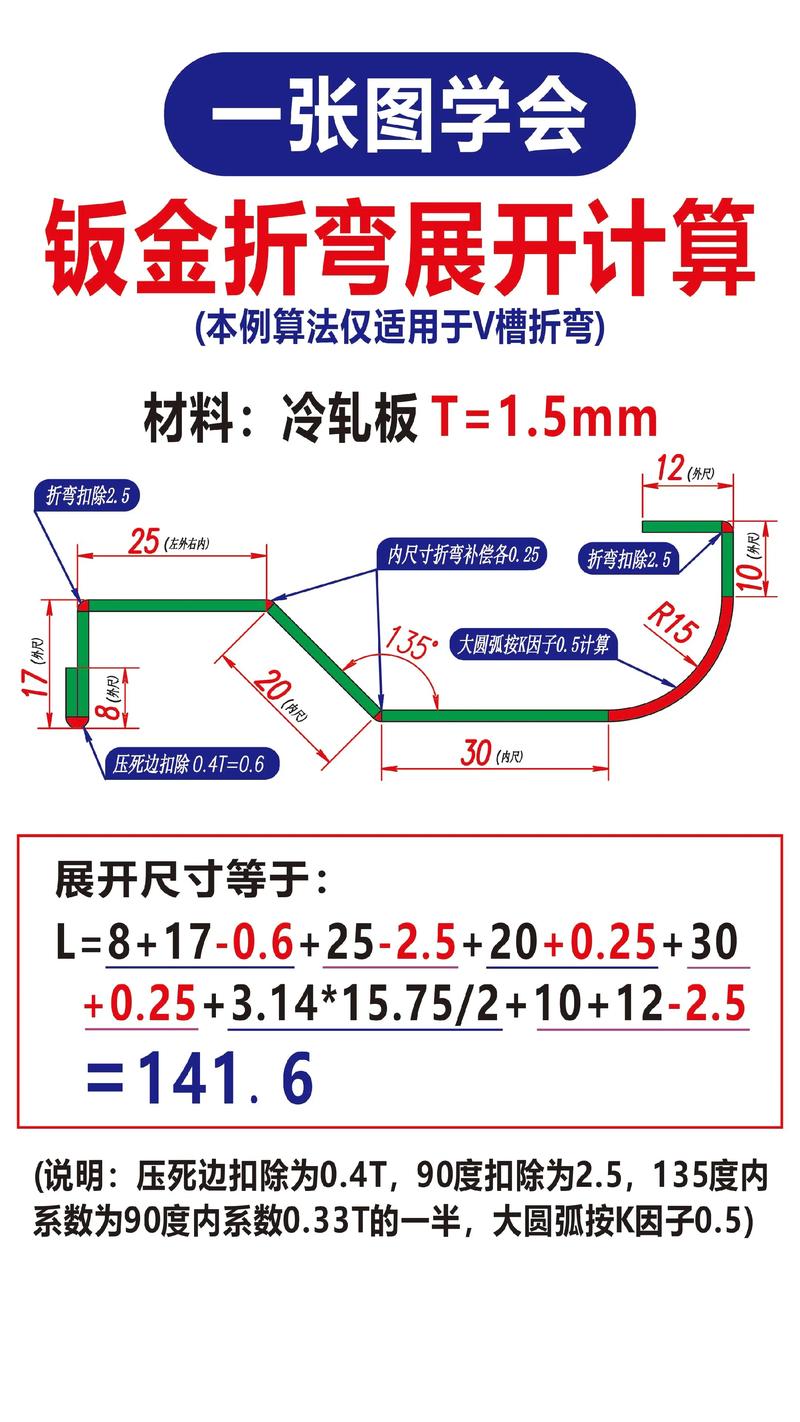

问：折弯展开尺寸到底怎么算才准？
答：别迷信软件默认值。拿每种常用板厚和材质，实际折弯后反算折弯扣除量，建个自己的数据库。比如1.5mm冷轧板，90度折弯，我们实测扣除2.1mm，而软件默认是2.0mm——差这0.1mm，折出来的盒子口就合不上。💡 用压力折弯机时，还要考虑保压时间对回弹的影响，这又是另一个变量。

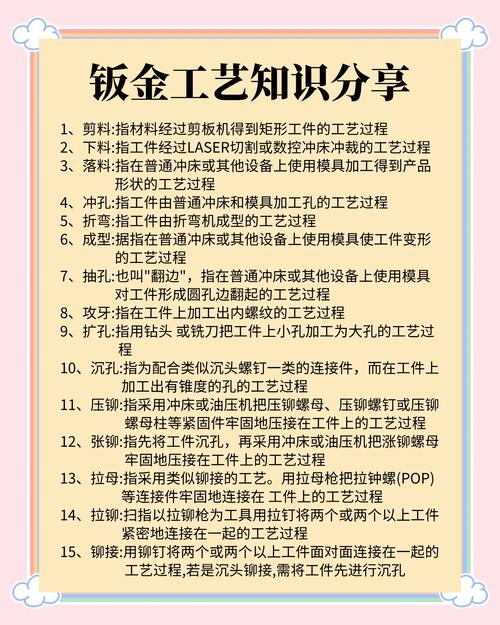

现场工艺参数，魔鬼在细节
激光切割的焦点位置——零焦点、负离焦、正离焦，切出来的断面纹路完全不一样。氮气切割不锈钢，焦点调不好，毛刺能刮手。
有次我去车间，看见操作工换完喷嘴不校中心，直接开切。问他，说“上次对的很好啊”。当场差点心梗。喷嘴稍微一磕，同心度就跑，切割质量直接崩塌。
检测手段也得跟上。全靠卡尺和角度尺？激光扫描、蓝光拍照测量这些早就不是高端玩意儿了，一套离线检测系统十几万，但能实时反馈给折弯机补偿，省下的返工费半年就回本。
再聊聊MES系统。上了系统，才发现原来那些“差不多”的数据有多糙。每批料的实际厚度、每道折的实际角度、每个零件的切割时间……数据一透明，扯皮都没机会。不过话说回来，系统是死的，人是活的，数据来了没人分析也是白搭。
说到底，钣金加工不是单点突破。设备能买，软件能装，但那种对工艺细节的敏感、对变差的敬畏，才是真正的门槛。老师傅的手感在没落，数字化的能力还没补上，这中间的空档，就是现在很多厂子痛苦的根源。
但也不用太悲观。最近看了一个中小型的钣金厂，老板亲自带着几个小伙子，把每种材质的工艺参数试了个遍，建了个Excel数据库，光折弯补偿表就更新了十几版。今年他们的产品一次合格率从70%多跳到93%。没什么秘籍，就是下笨功夫。这让我挺感慨的——工业的进步，有时候真不是靠什么黑科技，就是把该做的事做扎实。
文章写到这儿差不多该收了。最后啰嗦一句：下回再遇到精度问题，先别急着调设备，看看你的工艺数据是不是在“裸奔”。
