Profinet诊断实战:从Profibus迁移到工业以太网的避坑指南

我敢打赌,2010年之前入行的工程师都吃过Profibus的苦头。紫色电缆、DP头、终端电阻…接错了?整个网络瘫给你看。对,就这么脆。但现在都2025年了,还在用PROFIBUS DP硬扛生产线?真的,不是情怀,是跟自己过不去。

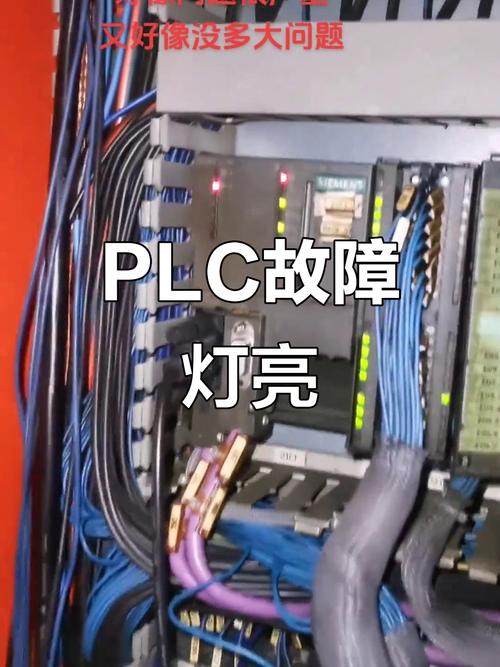

老旧的Profibus DP总线网络连接现场设备及故障指示灯闪烁
老旧的Profibus DP总线网络连接现场设备及故障指示灯闪烁

迁移的冲动——为什么离开Profibus?

迁移的冲动——为什么离开Profibus?
迁移的冲动——为什么离开Profibus?

有时候去老车间,看到柜子里那捆盘成蚊香的紫色Profibus电缆,心里莫名发怵。一次通讯闪断,查了两天,最后发现不过是某个DP头的屏蔽层压破了。那种无力感,懂的自然懂。而隔壁新产线用的Profinet,同样的故障,交换机灯一亮,拓扑视图里直接报警到具体端口。这就叫代差。不是Profibus不好,是它老了——12Mbps的速率,在动不动就几百兆的工业以太网面前,就像拿诺基亚砸核桃。况且,设备集成商也推着往前走,西门子S7-1500系列都原生Profinet了,你还硬挂一个CP模块转Profinet?成本呢?效率呢?

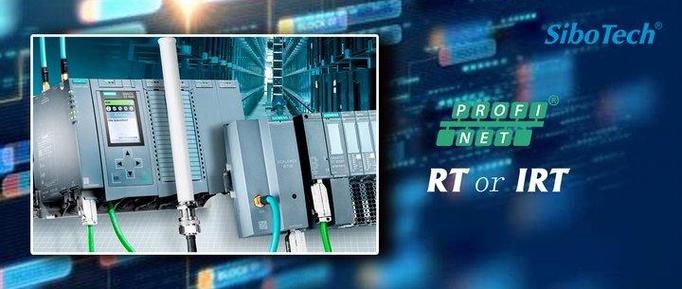

Profinet的实时魔法:IRT与RT到底怎么选?

Profinet的实时魔法:IRT与RT到底怎么选?
Profinet的实时魔法:IRT与RT到底怎么选?

说到Profinet最让人又爱又恨的,就是它的实时性。爱的是真的快,恨的是你一知半解去配,网络直接红一片。标准TCP/IP能跑100ms循环时间吗?做梦。但Profinet RT(软实时)轻松做到1-10ms,走的是优先级以太网帧,跳过TCP/IP栈。够用吗?对大多数离散控制够了。可你一旦碰了多轴同步、印辊对齐这些运动控制应用——必须上IRT(等时同步实时)。⏱️ 那个抖动必须压到微秒级,靠的就是时间槽划分,把每个设备、每个周期安排得明明白白。说实话,第一次用TIA Portal配IRT的时候,我对着那个拓扑图发呆了半小时,生怕哪个交换机不支持,最后才发现西门子的SCALANCE X系列有专门的IRT令牌处理。✅ 记住了:普通交换机跑RT勉强,IRT必须硬件支持的交换机,别省那几个钱。

💡 问:Profinet的IRT和RT在实际项目中怎么选?
答:点对点看需求。比如一个常规的输送线,变频器通过RT周期通讯1ms足够,但若是印包机的多色套准,所有轴必须在同一周期内采样、运算、输出,用IRT才能保证那个苛刻的同步相位。而且哪怕你用IRT,也要在组态里把“等时同步模式”勾选上,并正确配置发送时钟,否则设备报错能让你怀疑人生。别问我怎么知道的。

网络设计中的那些坑

迁移项目最头疼的,不是新设备,是旧设备的处理。PROFIBUS PA的那些仪表,纯两线制,本安,怎么办?全扔掉?老板会先把你扔掉。这时候就要请出代理网关——西门子的IE/PB Link PN IO,一个扁扁的模块,往柜子里一卡,直接让Profinet控制器看到下方的Profibus从站。看似美好,但坑在哪?刷新时间!Profinet这边可能设了2ms更新,但网关下挂的一整条Profibus网段波特率还是1.5Mbps,设备多了,轮询周期直接飙到50ms以上,如果主站侧没调好看门狗,频繁掉站没商量。❗ 所以设计初期务必算清网关通信载荷,不行就拆成多网段,或者上更高级的PROFIBUS DP-PN耦合器。

Profinet环网拓扑结构结合SCALANCE交换机示意图
Profinet环网拓扑结构结合SCALANCE交换机示意图

还有拓扑。别迷信线型,Profinet最大的优势之一就是支持环网冗余(MRP)。✅ 在TIA Portal里拖几个交换机,勾选“MRP域”,设好管理器,任意一点断线顶多200ms自愈,对很多流程来说可以接受。但注意,MRP环上别挂非管理型交换机,它们不认识MRP帧,可能造成广播风暴。另外,诊断功能真的是越用越上瘾——Web服务器一开,拓扑诊断、设备状态、甚至固件版本一目了然,配合SNMP直接上IT运维平台,提前换掉老化的接口模块。以前修Profibus靠万用表一个个量,现在修Profinet靠浏览器看拓扑颜色。哈哈,技术进步对头发友好多了。

💡 问:从Profibus迁移到Profinet,原有的DP从站还能用吗?必须全部换掉吗?
答:肯定能用,没那么绝对。采用PN/DP耦合器(如IE/PB Link)或支持Profinet接口的新一代从站,混合组态很常见。但评估时要考虑三点:一是旧从站的GSD文件是否还找得到,二是通讯周期瓶颈是否影响工艺,三是长期维护备件。如果老设备故障率高,不如一次性替换成Profinet原生设备,长期运维成本反而更低。

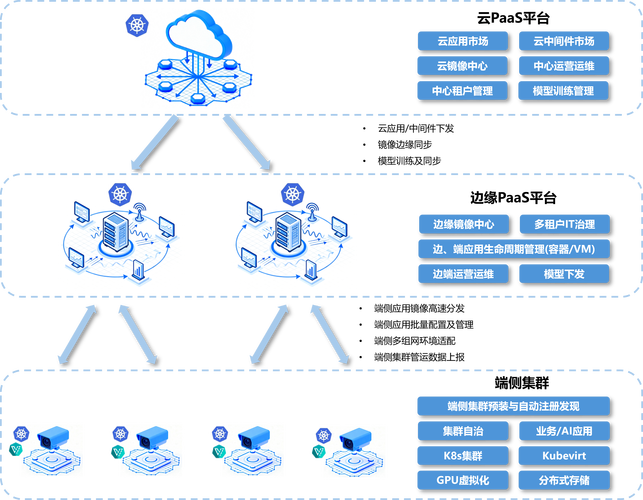

最新实践:边缘计算与云端集成

最新实践:边缘计算与云端集成
最新实践:边缘计算与云端集成

到了2025年,纯设备层通讯已经不够看了。现在客户动不动就问:数据上云了没?能不能做预测性维护?Profinet在这方面倒没掉链子,因为它和OPC UA的融合越来越丝滑。西门子的S7-1500控制器,固件v2.8以后自带OPC UA服务器,可以直接把Profinet子站的数据结构化成信息模型,推给边缘计算节点或MindSphere。这样一来,产线数据不用额外网关翻译,IT与OT就握手了。💡但注意安全隐患——一定做网络分段,把Profinet实时层、OPC UA数据层、互联网层严格隔开,不然谁黑了你的PLC,工厂就能玩毁灭战士了。这不是玩笑。

话说回来,Profinet自己也还在进化,比如TSN(时间敏感网络)的融合,进一步打破厂商壁垒。未来也许会见到更多开放架构。但眼下,搞定诊断、搞清实时需求、合理规划混合网络,才是正经事。别被天花乱坠的宣传带偏了节奏。

最后一吐为快:工具一定要跟上。别还用着十年前的STEP 7,试试TIA Portal的在线诊断面板,那种全局查看网络健康度的感觉,真的能治好强迫症。✅ 而且,记得定期更新GSDML文件,有多少奇怪故障都是因为文件版本不匹配,浪费一天排查——哎,都是泪。
