CC-Link IE Field Basic调试手记:当机器人遇上PLC

上周产线又停了。报警灯红得刺眼,机械手卡在半空,像只突然僵住的螳螂。我蹲在控制柜前,看着一堆E5灯狂闪,心里直骂——又是CC-Link。别误会,我不是说这协议烂,而是它那脾气,摸不透的时候真能把人逼疯。可一旦驯服了,它又稳得像老牛。工业通信这玩意儿,选对了是利器,选错了就是定时炸弹。

说实话,第一次接触CC-Link是在六年前,当时给一家汽车零部件厂做产线改造。十几台机器人,五十多个远程I/O,客户指定要用三菱系统。那就用呗,还能咋滴。翻手册、画拓扑、做线缆……结果上电后,啥都不通。搞了两天,才发现终端电阻没拨到位。就这一个小开关,差点让我丢人丢到姥姥家。从那以后,我就养成了一个习惯:任何CC-Link网络,上电前先查终端电阻——已经成了肌肉记忆。

CC-Link IE Field Basic到底是个啥

很多人一听到“CC-Link”就想到三菱自家的PLC,但其实这个协议野心大得很。CC-Link IE Field Basic,听起来像绕口令,简单说就是——基于标准以太网的实时通信。你不需要专用芯片,普通网卡就能跑,拓扑也自由,星型、线型随便接。它把以前CC-Link IE的100Mbps带宽保留了下来,但省掉了昂贵的ASIC,成本直接砍半。这一点,我真是要给它点个赞!毕竟在成本敏感的项目里,省下的都是利润。

不过话说回来,省成本归省成本,调试的坑一个没少。Basic版没有同步时钟,实时性靠软件调度,节点一多,数据抖得你怀疑人生。有一次我把扫描周期设成4ms,结果从站超过20个时,丢包率飙到5%。后来查遍手册,才明白是带宽预估不足。这种事,文档里可不会明说。

CC-Link IE Field Basic网络拓扑示意图,展示星型与线型连接
CC-Link IE Field Basic网络拓扑示意图,展示星型与线型连接

那些年,我踩过的几个深坑

入行久了,胆子反而越小。每个项目开始前,我都会做一件事——画出通信负载表。CC-Link IE Field Basic的循环数据和非循环数据要分开算,但很多人混为一谈。其实规则很简单:每帧循环数据占用固定时隙,非循环则在剩余带宽里排队。你如果让一台从站既要传高速IO信号,又频繁上传诊断日志,那彼此打架是迟早的事。我现在的口诀是:IO走循环,诊断走事件,井水不犯河水。

还有一个极易被忽视的细节:交换机的背板带宽和缓存。工业交换机可不是插上网线就能用。有一次现场用了某个消费级品牌,结果广播风暴一起,全网瘫痪。后来换成管理型交换机,开启风暴抑制和QoS,世界才安静下来。这事让我多掏了两万块预算,老板脸都黑了,但值。

问:CC-Link和EtherCAT,到底该怎么选?
答:这问题我至少被问过五十遍。这么说吧,如果你不是走高速运动控制,比如包装机、码垛线,CC-Link IE Field Basic完全够用,成本还低。但高精度同步,比如印刷机、数控系统,EtherCAT的分布式时钟是硬优势。我的建议是,先看控制器品牌,再看应用场景。三菱系当然CC-Link最亲,倍福、欧姆龙那边EtherCAT成熟。别跟原厂生态较劲,你会输得很惨。

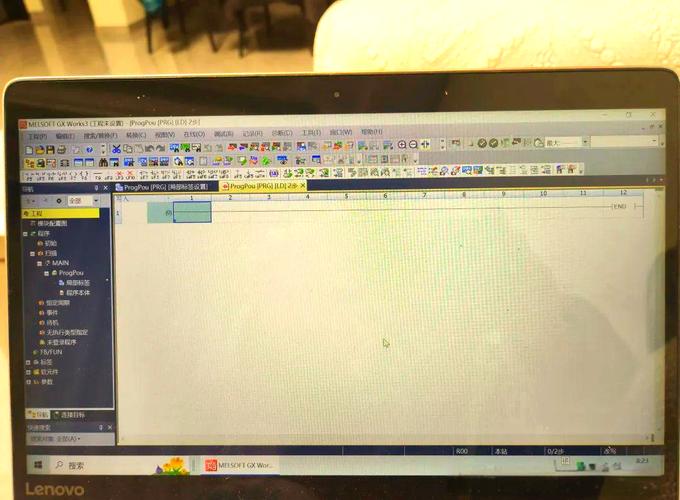

工程师正在使用GX Works3软件配置CC-Link IE Field Basic网络
工程师正在使用GX Works3软件配置CC-Link IE Field Basic网络

配置时的几个救命经验

配置时的几个救命经验
配置时的几个救命经验

很多人配置CC-Link IE Field Basic时,对着GX Works3或者MR Configurator一路“下一步”,结果不是站号冲突就是模块闪红。记住!站号必须唯一,且不能跳号太大——这不是官方要求,但经验告诉我,连续站号能避免莫名其妙的延迟。另外,模块参数里的“占用站数”千万核对,尤其是混合了位模块和字模块的情况。有次一个新手把16点输入模块设成了1站(占用32点),直接把后面模块全部顶掉,查线查了一天。

通信周期设定也别偷懒。官方公式是:循环时间 = (总循环数据量 × 0.15) + 固定开销。但实际中,我习惯加30%余量。别问我为什么,问就是吃过亏。尤其是在高温环境下,线缆衰减大,余量不足就等着断链吧。

问:老设备改造,能上CC-Link IE Field Basic吗?
答:当然能,只要PLC支持。老款Q系列加个以太网模块就能跑,但注意固件版本,太旧的没法用Basic。我碰到过一台Q03UDV,固件V1.4,死活连不上,升级到V1.8才搞定。所以改造前,先查固件兼容性表,否则买回来的模块全是废铁。还有一个省钱招:旧线缆如果是超五类,10米内基本能复用,长了就换吧,别省那点钱。

现在回想起来,当初那些熬人的日子,倒也成了谈资。现场调试就是这样,理论与现实之间隔着一万个细节。CC-Link这玩意儿吧,你说它复杂,其实就那几条规则;说你掌握了,它总有新毛病等着你。但正是这种折腾,让工业网络有了人味儿。下回产线再停,我大概还是会骂,但骂完继续干。谁让咱吃这碗饭呢。

最后留一句:终端电阻!终端电阻!终端电阻!重要的事说三遍。你永远不知道哪个车间会忘了拨这个小开关。
