变频驱动(VFD)节能背后那些被忽略的坑 —— 一个老工控人的坦言

上个月去一家注塑厂,车间主任老李拽着我看电表,说换了变频器反而电费涨了。我一查,谐波电流把补偿电容炸了,功率因数掉到0.6以下。这场景熟得不能再熟——VFD节能是个筐,啥都往里装,结果装出一堆麻烦。

变频驱动(VFD),核心就是个电力电子变换器,把固定电压频率的交流电,变成可调的。但你要是觉得买回来接上线就完事,那迟早得交学费。说实话,我们这行干久了,对“节能在30%以上”这种宣传早就免疫了,对吧?实际工况千差万别,很多厂家标称的节能率都是在工频阀门全开、泵满载运行的对比下测出来的。你要本就是部分负荷,节能量就得打骨折。

谐波这个“隐形电费小偷”

前端整流桥,六个二极管一导通,电网电流波形就错了位。尤其是没有直流电抗器的小功率变频器,谐波电流总畸变率轻松过100%。供电局找上门还算小事,麻烦的是谐波引发并联谐振,烧电容柜接触器。我们有一次在食品厂,生产线莫名跳闸,后来拿电能质量分析仪一测——5次谐波超标4倍。那感觉,就像你请了个节油司机,结果他一路猛踩刹车。

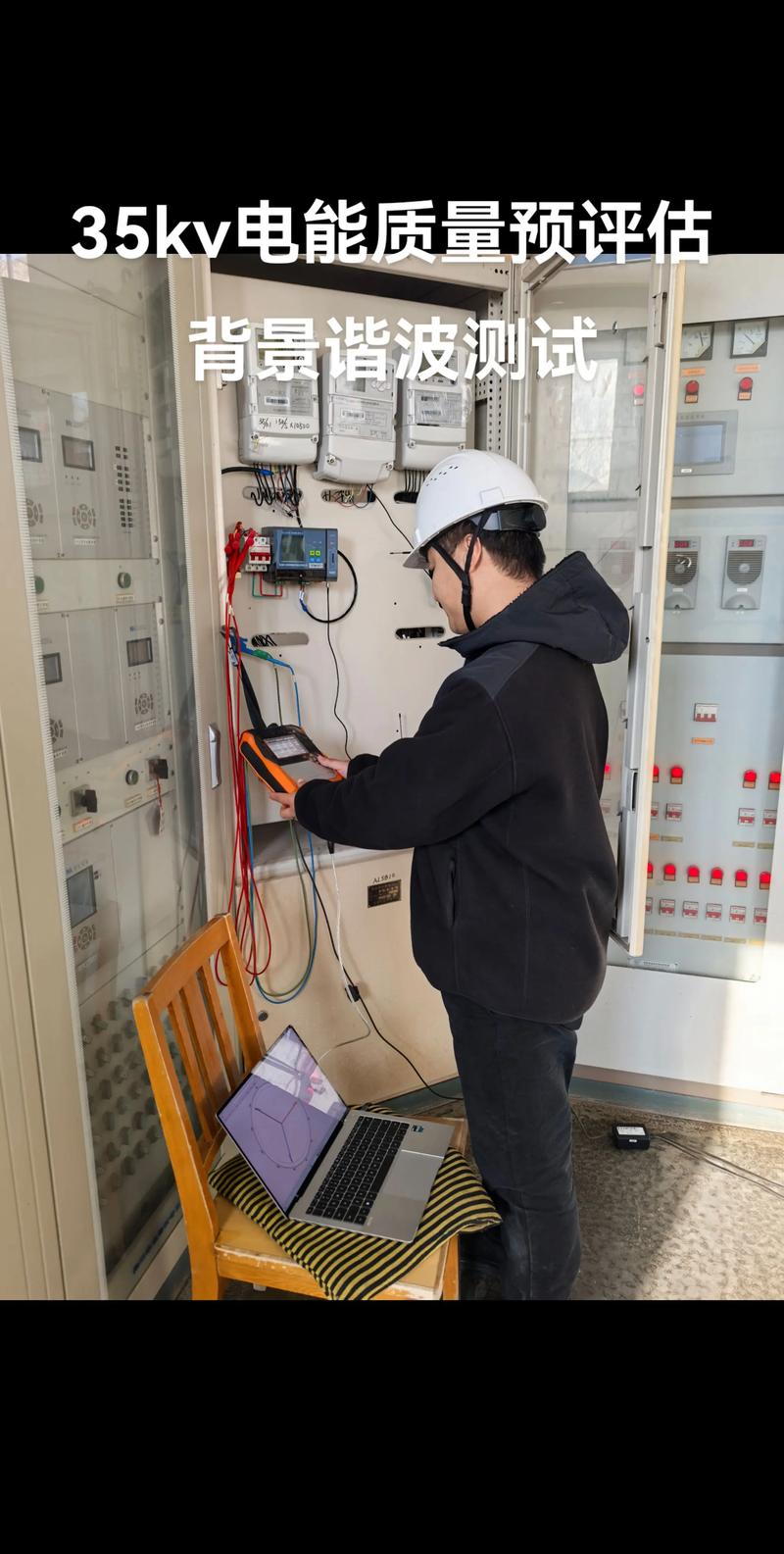

工业配电柜内VFD进线电抗器安装与谐波测量场景
工业配电柜内VFD进线电抗器安装与谐波测量场景

解决路子其实成熟:进线端加3%或5%的交流电抗器,或者直接用12脉整流。但很多甲方图省钱,把电抗器砍了,后期维护费翻番。❗别光盯着电机控制精度,先保证电网别被你“污染”。

问:那我用有源前端AFE总行了吧?答:理论上谐波能压到5%以下,还能四象限运行回馈能量。但AFE柜比普通VFD贵2-3倍,而且对电网短路容量有要求,弱电网里可能不稳定。我印象特别深,一个矿上提升机项目,AFE动不动报直流过压,最后发现是电网电压波动太大,只好改成二极管前端加制动电阻,钱白花了……

电机绝缘与轴电流——被VFD“电蚀”的轴承

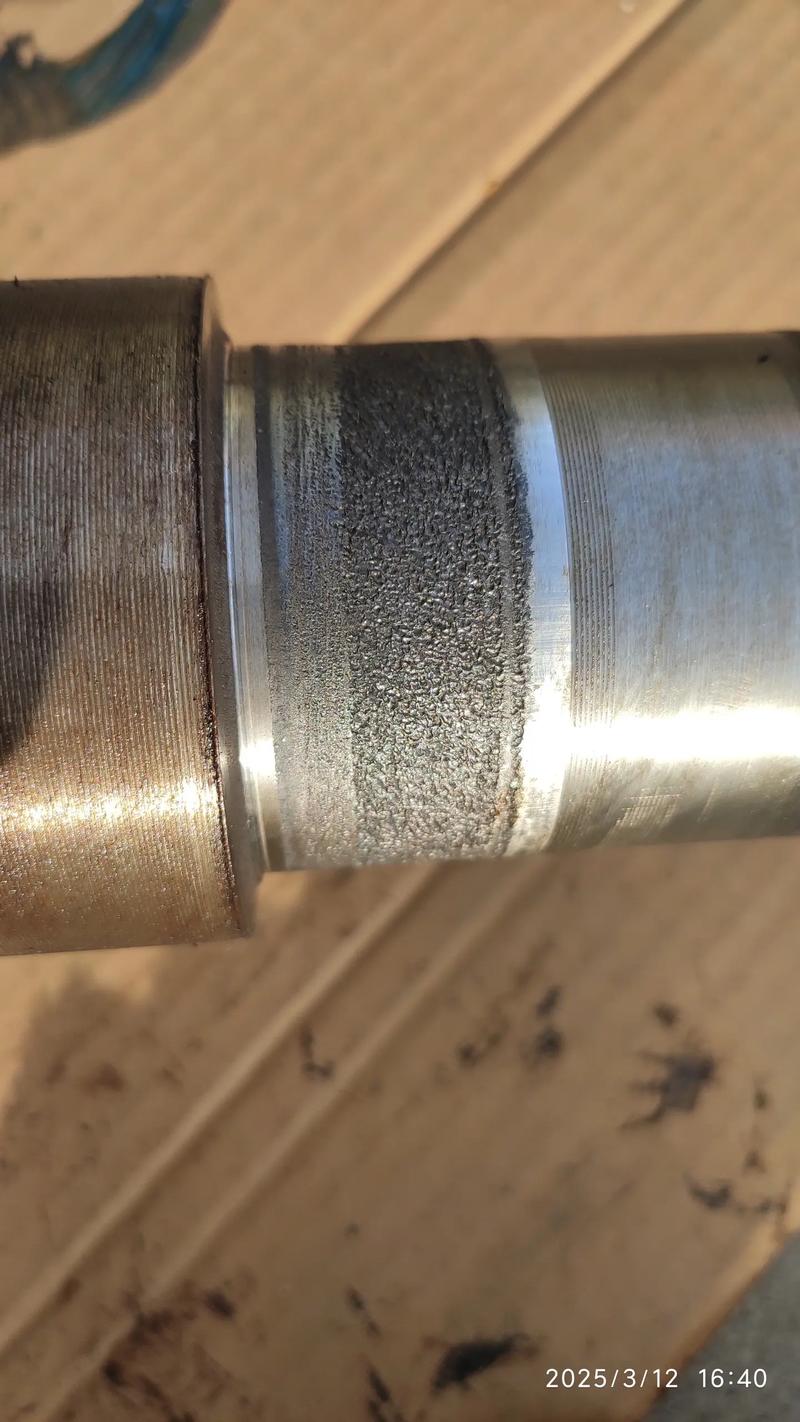

记得零几年那会儿,很多厂把普通电机直接接上变频驱动(VFD),半年后轴承异响,拆开一看,轴承滚道像被电火花打过的坑。这就是轴电流的杰作。变频器输出的PWM电压,上升沿陡到几千伏/微秒,共模电压通过寄生电容在轴上感应出电压,一旦击穿油膜,就是电火花加工。💡所以看到电机铭牌上标着“变频调速电机”,绝缘等级F以上,轴承带绝缘,不是噱头,是保命符。

电机轴承因变频驱动轴电流造成的搓衣板状电蚀痕迹显微图
电机轴承因变频驱动轴电流造成的搓衣板状电蚀痕迹显微图

还有个经常被忽视的——长电缆反射。电机与变频器距离超过50米,电缆特性阻抗不匹配,反射波叠加,电机端电压峰值能到直流母线的两倍。这时候就得在电机端加du/dt滤波器或正弦滤波器。我经手过最惨的案例,一台315kW水泵电机,电缆拉到180米,没滤波,投运三天绕组就击穿了。😤当时厂家还甩锅说电机质量差,最后拿出示波器波形才闭了嘴。

问:那现在很多“变频一体化电机”号称免滤波,可信吗?答:要看具体技术。有些是把变频器直接集成在电机上,电缆极短,反射问题自然小很多。但轴电流风险仍在,除非用了陶瓷轴承或接地碳刷。说实话,我更倾向传统方案,电机和变频器分开,维护诊断都方便——一体化电机一坏,整机报废,那成本……

V/F曲线与矢量控制——别让电机“过热”运行

有些调试员图省事,变频器参数里选择“V/F控制”,调个加速时间就交差。结果呢,负载一重,电机滑差增大,转速掉下来,输出转矩不够。没办法,他们就把低频电压补偿(转矩提升)往高抬,电机磁通饱和,铁芯发热严重,没几个月绝缘老化。😓其实现在的变频器,无速度传感器矢量控制(SVC)已经非常成熟,能自动计算转子磁链,低频出力特性好很多。除非是风机水泵这类平方转矩负载,用V/F凑合还行,但像挤出机、起重机,千万别省设置功夫。

问:矢量控制对电机参数依赖性大,自整定不准确怎么办?答:这个问题问得好。很多现场自整定时电机是空载,跟实际工况差异大,测出的定子电阻、漏感有偏差。我的习惯是:有条件做旋转自整定就不要做静态,而且最好在电机热态下重做一次。如果没法脱开负载,有些变频器支持在线自整定,运行中逐步修正参数,也算个折中。

💡还有:制动单元。VFD驱动大惯量负载急停时,能量从电机倒灌,直流母线电压飙升。没制动电阻,直接就报过压停机。你加个电阻吧,还得算功率和阻值。一次在钢厂辊道改造,我偷懒用了原配电阻,结果制动周期一长,电阻烧红了,差点引燃电缆。从此学乖,必须核算负载惯量和制动周期。

能效不是唯一指标——全寿命成本算总账

现在IE4、IE5高效电机配合VFD,确实能把系统效率推到很高。但变频驱动(VFD)本身就是个热源,其功耗约2-4%,要配空调散热。有一回给数据中心做冷机变频改造,节能报告漂亮,可空调电费涨了15%,运维主管直接吼我不靠谱。所以,评估节能必须把VFD自耗电、散热能耗、谐波带来的线损和变压器铜耗全算进去。全寿命成本,还包括电容换件——直流母线电解电容,典型寿命就5-8年,劣化后内阻变大,发热加重,恶性循环。

❗最后说个容易被坑的:EMC。出口欧盟的设备,VFD必须符合EN 61800-3的传导和辐射发射。我帮一个设备商整改,花了3个月,加磁环、改布线、换屏蔽电缆,成本超10万。所以一开始就选内置EMC滤波器并带CE/UKCA认证的变频器,不然到港口被抽查退运,哭都来不及。

问:现在有很多VFD厂家推“数字化”,带网关能上云,实用吗?答:这要看你是不是真有需求。有些厂只是把一些运行参数比如频率、电流传到手机,但真正有价值的是能耗分析、预测性维护,比如通过监测IGBT的Vce饱和压降判断老化趋势。如果没配套分析服务,光看个数字纯粹是噱头,不如把基础功能做扎实。不过话说回来,水务、楼宇这种分散站点,数字化倒确实能省巡检人力。

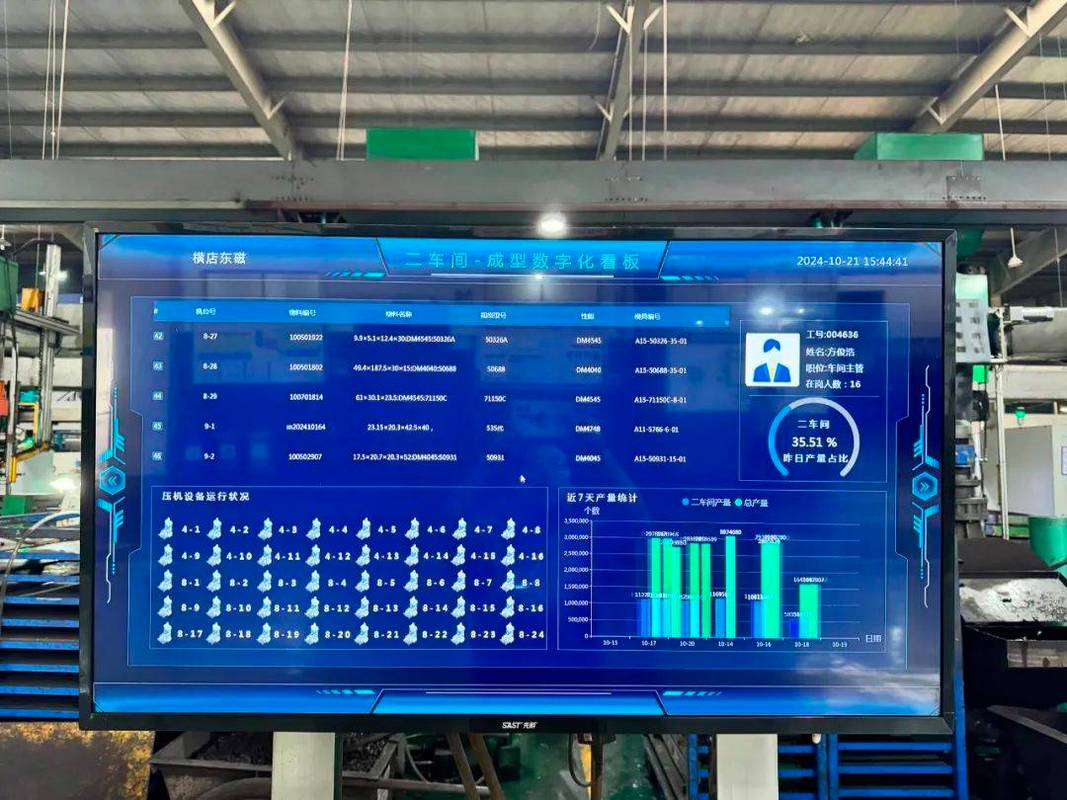

智能工厂生产线多台VFD通过Profinet联网实时监控态势感知屏幕
智能工厂生产线多台VFD通过Profinet联网实时监控态势感知屏幕

写了这么多,无非是希望后来者少踩点坑。变频驱动是好技术,但别被营销话术带着走。踏实去现场测过波形、算过谐波、懂负载特性,才敢说这话。
