工业现场总线:我踩过的坑比你吃过的盐还多

说实话,我第一次接触工业现场总线,是在一个闷热的夏天。工厂里老旧的RS-485线缆像一团乱麻,指示灯忽明忽灭,PLC时不时就掉线。老师傅叼着烟,吐出一句:“这玩意儿,三天两头闹脾气。” 我当时就想——这哪是工业4.0,分明是工业0.4!

后来自己上手做项目,才明白那团乱麻背后的门道。现场总线,绝不只是把设备连起来那么简单。它关乎实时性、抗干扰、拓扑结构、诊断功能……还有那该死的成本。选错了,就是无底洞。❗

别被“总线”两个字忽悠了

很多人以为现场总线就是一根电缆,上头挂一堆设备。天真!真正的工业现场,电磁干扰、震动、油污、高温,哪一样都能让普通通信协议跪得彻底。我曾经用CANopen做多轴控制,结果某个节点虚焊,整条总线间歇性瘫痪。查了三天,最后发现是终端电阻没焊牢。恨得牙痒痒!

不过话说回来,CANopen那套对象字典的机制,配置起来是真灵活。每个节点都能自描述,理论上即插即用。但前提是你的EDS文件别写错。我就经历过:厂商给的EDS文件里,COB-ID映射错了一位,导致从站死活进不了Operational状态。那时候没有网络分析仪,只能用示波器一个波形一个波形地抓。看到差分信号上那个微小的毛刺时,简直想砸了示波器——😤

后来我转向EtherCAT,顿时觉得天亮了。分布式时钟让同步精度达到纳秒级,不用再纠结什么位填充、仲裁机制。从站芯片直接处理帧,数据就像坐上了高铁。但EtherCAT也有自己的脾气。它要求从站必须按顺序串联,星型拓扑得靠专用端子模块,成本一下又上去了。有一次我们为了节省一个EBUS耦合器的钱,硬生生把柜内布局改了三次。

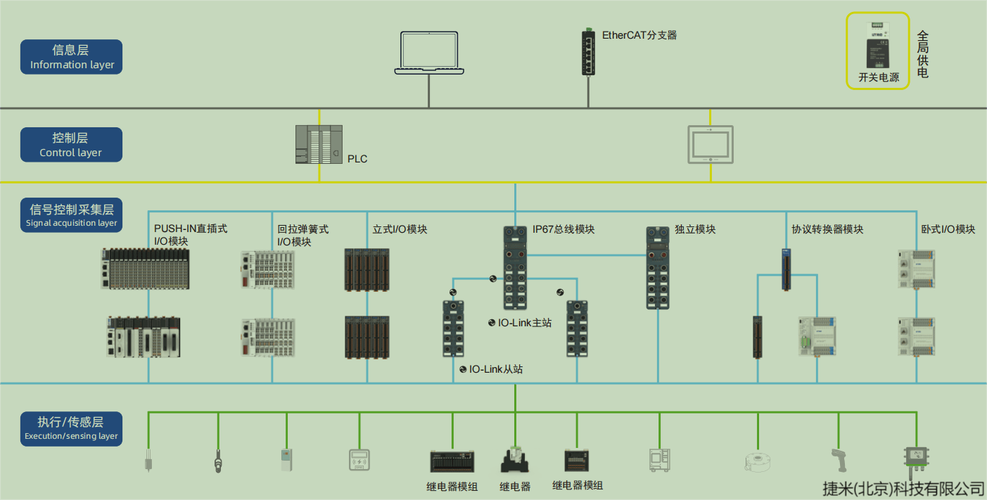

EtherCAT总线网络拓扑与线缆连接实拍
EtherCAT总线网络拓扑与线缆连接实拍

选型?先问自己三个问题

每当有人问我:“XX总线和YY总线哪个好?” 我都先反问——你真的清楚自己需要什么吗?

✅ 你的控制周期是多少? 如果是慢速过程控制,比如温度、液位,那么PROFIBUS-DP甚至Modbus RTU足够,成本低,备件满大街。但要是伺服运动控制,1毫秒以下的周期,赶紧上EtherCAT或PROFINET IRT。别不听劝,我见过用Modbus TCP做多轴同步的“勇士”,结果插补轨迹跑出来跟心电图似的。

✅ 你的现场环境有多糟糕? 电缆长度、电磁干扰源、振动等级。PROFIBUS的物理层是RS-485,走差分信号,抗共模干扰不错,但连接器是DB9,在振动场合容易松脱。有一次我们设备在冲压车间,PROFIBUS插头三天两头接触不良,后来全换了M12金属头,还加了胶水固定——血的教训。

✅ 你的供应商生态如何? 这点尤其重要。EtherCAT由Beckhoff主导,芯片是倍福的,从站开发包授权费也不低。如果你用的是西门子全集成自动化,那PROFINET几乎是唯一选择,因为人家的TIA Portal把配置工具集成得天衣无缝。反过来,你要是搞开源或低成本控制器,CANopen更开放,文档满天飞。

问:我刚入门,一堆总线名词看得眼花,到底该学哪个?
答:先摸透Modbus。对,就是那个1979年诞生的协议。别看它老,几乎所有PLC、仪表都支持。通了Modbus,你就理解了主从站、寄存器映射、功能码这些基础。然后上PROFIBUS或CANopen,理解周期性与非周期性通信、状态机。最后再啃EtherCAT这种高速实时以太网。一步登天,容易摔。我当年就是直接啃EtherCAT,连ESC寄存器都背下来了,结果到了现场连终端电阻都忘加,丢人。

问:无线现场总线靠谱吗?比如WirelessHART?
答:看场景。我试过在回转窑上装WirelessHART温度传感器,省去了滑环,确实爽。但前提是那地方干扰少,而且你电池得扛得住高温。有一次电池在150度环境下提前寿尽,凌晨三点打电话叫我去现场,当时真是想转行。所以,无线目前适合监测类,关键控制回路还是老老实实用有线吧。

工业无线HART设备在旋转设备上的安装图
工业无线HART设备在旋转设备上的安装图

未来?别太乐观

未来?别太乐观
未来?别太乐观

都说TSN(时间敏感网络)要一统江湖,把PROFINET、EtherCAT全兼容了。我呵呵。厂商的壁垒哪有那么容易打破?而且TSN增加了交换机配置的复杂度,对于普通电工来说简直是噩梦。不过话说回来,OPC UA over TSN的 combo,确实在IT/OT融合上画了个大饼。也许十年后吧,等到那一天,我可能已经退休了,或者还在给新入行的小年轻讲那团485线缆的故事。

最后提醒:任何总线,接地和屏蔽做不好,一切都是浮云。 我见过最离谱的,是整条PROFIBUS网络的屏蔽层单端接地,结果共模电压烧了一块通信板。所以,别只顾着纠结协议,物理层才是根基。

现在的工业现场总线,早已不是一根线那么简单。它是整个控制系统的神经网络,选择它,就是选择了一种思维方式,一种生态圈,甚至一种生存哲学——毕竟,当产线停在那里,每分钟都在烧钱的时候,你才会真正明白“可靠性”三个字的分量。😏
