说起来你可能不信——上个月我们车间那批轴承件，废品率飙到12%！❌ 查了半天才发现，砂轮平衡根本没做到位。振动、烧伤、螺旋纹……全来了。搞磨削加工这行，细节就是魔鬼。
我做了快二十年机械加工，最怕的就是新手觉得“磨削嘛，最后一步，随便搞搞就行”。随便搞搞？💡 你前头车、铣、刨花掉的时间，可能就毁在这“随便”二字上。磨削加工恰恰是决定零件最终命运的那一环——精度、表面质量、甚至材料性能，都在这儿定型。

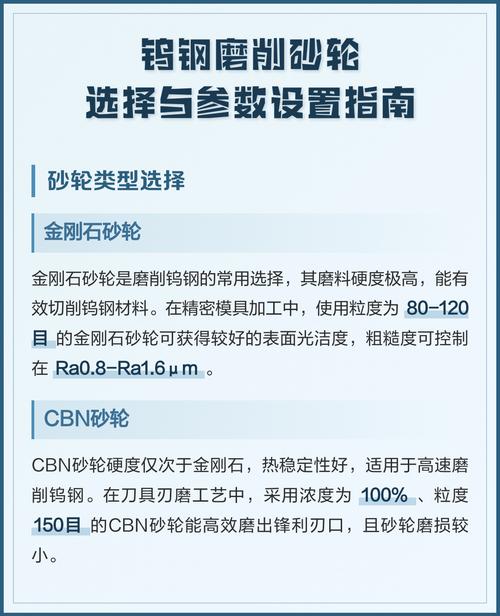

砂轮选不对，一切白费
砂轮这玩意儿，真不是贵的就好。我见过太多人拿着金刚石砂轮去磨工具钢，还嫌不好用。😂
有一次，一个徒弟把刚玉砂轮用在硬质合金上——火花四溅，像放烟花！❗ 那砂轮几分钟就报废。磨料、结合剂、硬度、组织……这四个东西你得搞明白。比如磨淬火钢，你得用白刚玉或铬刚玉，自锐性好，不容易烧伤工件；要是磨铸铁，黑碳化硅更合适，它脆、锋利，能对付硬脆材料。
结合剂呢？陶瓷结合剂最常用，脆但耐高温；树脂结合剂有弹性，适合薄片加工或抛光。有一次加工一个极薄的垫片，用陶瓷的，直接崩边，后来换成树脂的，稳了。这些坑都是钱砸出来的教训。
冷却液：90%的人没用到点子上
你信不？很多工厂的冷却液管就是个摆设——水流歪歪扭扭，根本冲不到磨削区。😤 磨削区温度瞬间上千度，没有充分冷却，工件表面烧伤、残余应力、甚至裂纹，分分钟的事。
冷却液不是浇花。高压、大流量、对准磨削弧区——才是正解。我习惯用乳化液，冷却性好还防锈；重负荷磨削就用半合成或全合成，极压添加剂能扛住。还有，过滤！磨屑不除净，划伤工件表面，那叫一个恶心。
说件真事：以前磨一个精密主轴，表面粗糙度总达不到Ra0.2。后来把冷却液喷嘴角度调了15度，直接降到Ra0.1。你说神不神？就是那么一点微调。
问：磨削不锈钢为什么特别容易堵塞砂轮？
答：不锈钢韧性大，磨屑又长又黏，容易嵌在砂轮气孔里，这就是“堵塞”。一堵塞，磨削力剧增，温度飙升，表面拉毛。对策？一个是选硬度稍软、组织疏松的砂轮，让磨屑有地方排；再就是冷却液一定要对，最好用含极压添加剂的，减少黏附。还有，勤修整砂轮，保持锋利。
精密磨削，让表面说话
磨削后的表面是会“讲故事”的。😎 懂行的人看一眼纹路和反光，就能判断加工参数合不合理。
比如，出现螺旋纹——通常是砂轮未修整好，或走刀太快；不规则的划痕——冷却液太脏；烧伤斑——这块很明显，发蓝或发黄，就是热量聚集。遇到这些问题，别急着调参数，先检查砂轮和冷却。
现在一些高端磨床装了在线测量系统，磨削过程中就能实时测尺寸和粗糙度，智能补偿。不过说实话，这套东西贵是贵，但对批量生产太有价值了，废品率直接压到千分之几。
另外，磨削裂纹是个隐蔽杀手。有些裂纹肉眼根本看不见，得磁粉探伤或酸洗才能发现。根源就是磨削热和应力。要避免，就得控制进给量、改善冷却，甚至磨后进行应力消除处理。这事马虎不得，特别是航空航天零件，裂纹就是定时炸弹。
问：为什么我的磨床精度老跑掉？每天都要重新对刀。
答：磨床也是要“睡觉”的——热平衡没搞好。机床受室温、冷却液温度、局部摩擦热影响，会产生热变形。早晨开机时，精度最差；运行一两个小时后，慢慢稳下来。所以，精密磨削前，最好让机床空运转半小时，等它“热身”完再干。另外，定期检查主轴间隙和导轨润滑，别等间隙大了才修。
还有一个误区：砂轮平衡。很多人只在装新砂轮时平衡一下，用久了再也不管。其实磨削时砂轮会不均匀磨损，振动会越来越大。在线动平衡系统了解一下？那玩意儿能边磨边调，主轴振动降低一个数量级，表面质量立竿见影。
说到底，磨削加工就是人、机、料、法、环的极致控制。没有捷径，只有抠细节。💪
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：磨削加工：别让细节毁了你的零件精度 https://www.dachanpin.com/a/tg/57199.html
