变频驱动(VFD)选型时,我们到底在纠结什么?

上个月去山东一家化工厂,现场那台315kW的离心泵,配的VFD居然还是十年前的型号。我问他们为啥不换,电气主管一脸苦笑:“上头说能用就行,可每次启动时那电流冲击……啧,隔壁车间的灯都跟着眨眼睛。”这就是典型的选型后遗症。

说实话,变频驱动(VFD)这东西,现在谁家厂子里还没几台?但真懂怎么选的,不多。多数人翻着样本簿——看功率,匹配电机,完事。❌ 错得离谱。功率只是入场券,后面一堆坑等着你。

去年我经手一个项目,注塑机液压泵改造,按电机铭牌选的55kW重载型,结果上电就报过流。查了三天,才发现问题不是功率不够,而是负载特性完全没考虑。注塑机那瞬间峰值扭矩,能冲到额定值的180%!普通VFD的过载能力就150%/60秒,当然顶不住。最后换了台恒转矩专用机型,多花了两万块——但比烧电机划算。

那个藏在角落的硬指标:负载类型

很多人以为VFD就是个“调频器”,调调转速而已。错。负载类型直接决定你该选恒转矩(CT)还是变转矩(VT)模式。风机水泵类负载,转矩与转速平方成正比,启动轻快,用VT模式足够;而传送带、提升机、挤出机,那是恒转矩,启动力矩大,得用CT模式。混用了?要么启动不了,要么IGBT模块提早报废。💡

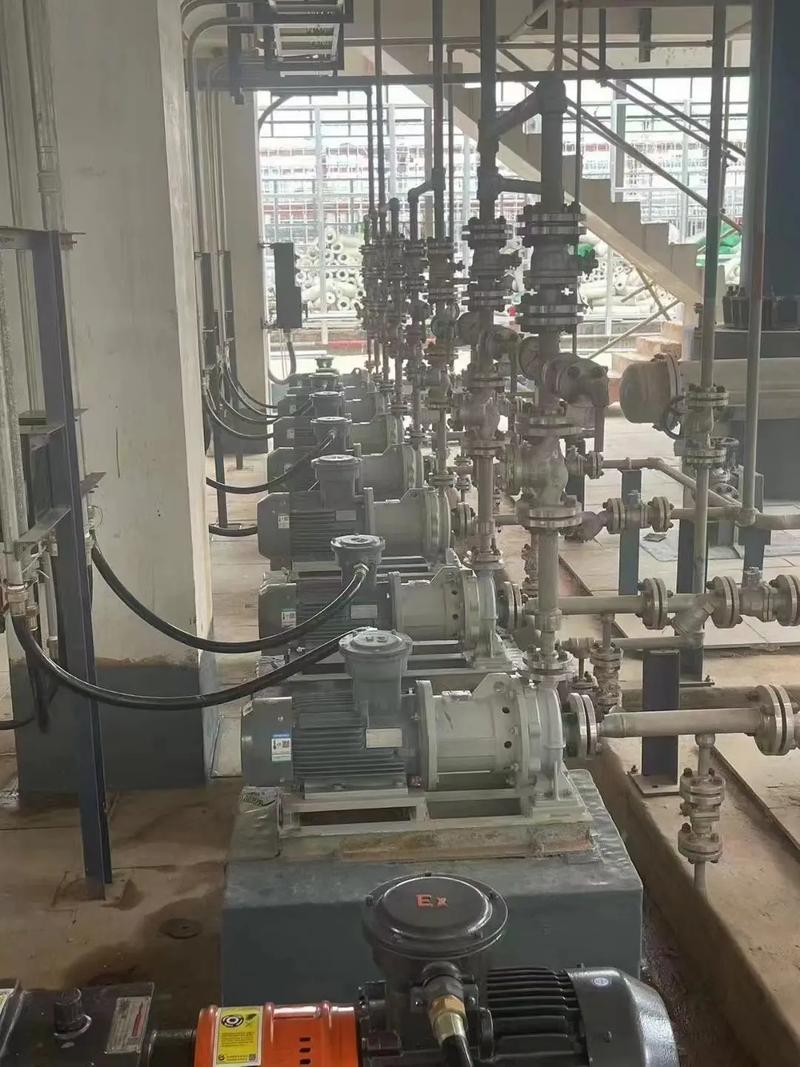

化工厂离心泵变频柜安装现场
化工厂离心泵变频柜安装现场

还有环境因素——这个更让人头疼。化工厂、印染厂那些地方,腐蚀性气体弥漫,普通IP20防护的VFD,三个月后主板上就能刮下一层盐霜。我见过最惨的一台,电路板铜箔都被蚀断了。✅ 这种场合,至少得上IP54,最好单独做个正压通风柜,成本是高了,但比起隔三差五停机换件,绝对值。

说来也怪,很多老板愿意花大价钱买进口电机,却在变频器上抠抠搜搜。其实一套VFD系统,变频器本身只占30%的成本,另外70%是安装、调试、电抗器、滤波器这些东西。尤其谐波问题——你不处理,它就来处理你的电容柜和PLC。啧。

谐波:不是玄学,是真金白银的损失

前阵子一个纺织厂找我,说他们新上的细纱机变频改造后,功率因数补偿电容柜总烧接触器。我去一测,电流谐波畸变率THDi高达45%!那些5次、7次谐波,全涌进电容回路,引起谐振过电压。解决办法?直流电抗器、输入滤波器,或者干脆上12脉冲整流。但厂长一听报价脸就绿了——早干嘛去了,选型时怎么不算这笔账?

问:我车间里好几台小功率变频器,都是单相220V进三相出,为什么经常报欠压?
答:九成是电网电压波动,或者直流母线滤波电容老化了。单相整流后的直流电压本来就在280V上下跳动,一旦电容容量下降,带载时跌到报欠压阈值(通常200V左右)太容易了。❗ 碰到这种情况,先拿万用表测一下直流母线电压,别急着换整机。另外,进线端加个交流电抗器能缓解不少。

工业变频器内部IGBT模块结构特写
工业变频器内部IGBT模块结构特写

说到这里不得不提一下VFD的核心器件——IGBT。这玩意儿的发展真是一日千里。早些年都是硅基IGBT,开关频率一高,损耗就上去了,散热片烫得能煎鸡蛋。现在碳化硅(SiC)模块开始商用,体积小、耐温高、开关损耗低,同样功率的变频器,用SiC模块的比传统硅模块体积能缩小40%以上。不过话说回来,价格嘛……暂时还不是中小厂能普及的。但风电、光伏这些大功率场合已经用得不少了。

问:我们厂有一台VFD驱动皮带输送机,低速时电机抖动得厉害,还有异响,高速就正常,这是为什么?
答:大概率是低频转矩不足,或者死区补偿没调好。VFD在低频(比如5Hz以下)时,定子电阻压降占比变大,导致气隙磁场减弱,转矩自然就掉下来了。有的品牌有自动转矩提升功能,但往往不理想。可以手动调整V/F曲线,把低频段电压抬高一点,但注意别过补偿导致磁饱和。另外,如果变频器允许,试试矢量控制模式,它能更精准地控制磁场和转矩,低速抖动问题能改善不少。

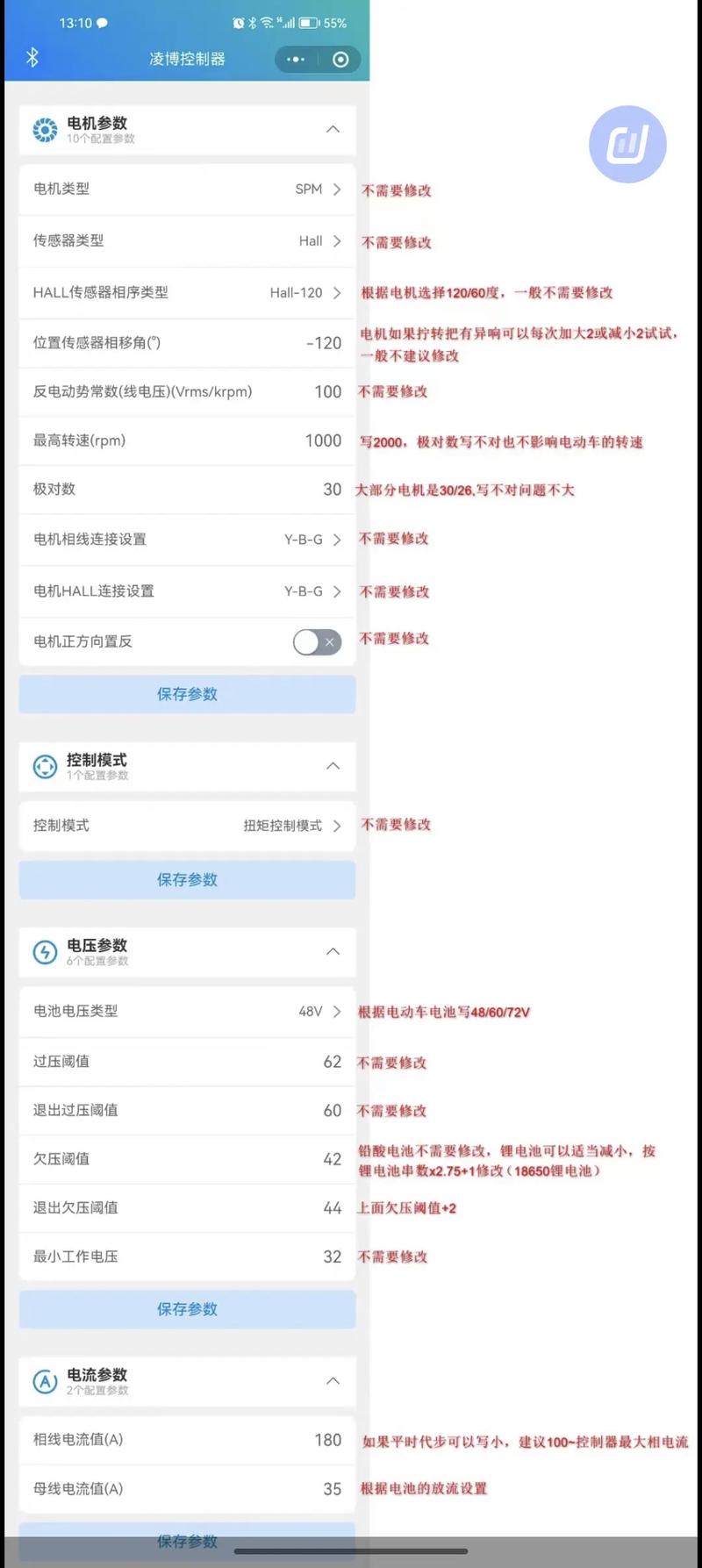

调试时的那点事儿:参数,参数,还是参数

调试时的那点事儿:参数,参数,还是参数
调试时的那点事儿:参数,参数,还是参数

我一向觉得,VFD调不好,一半是选型问题,一半是参数问题。参数组里几百个设置,常用的也就二三十个。但加速时间、减速时间、转矩提升、载波频率这四个,几乎每次调试都要碰。

加速时间设太短,过流报警;设太长,生产效率打折扣。有个土办法——用钳形表卡着电流,边加速边看,让峰值电流不超电机额定电流的150%去调整。至于减速时间,如果负载惯性大,又没加制动电阻,那变频器只有报警停车一条路。❗ 我碰到过一起,行车大车平移,减速时间设了3秒,结果制动时直流母线电压飙到800V,直接保护了。后来加了制动单元和电阻,再把时间缩到2秒都没事。

载波频率嘛,直接关联电机噪音和变频器温升。默认一般4kHz,电机电磁噪音“滋——”的刺耳;调高到8kHz,声音立马柔和,但IGBT发热量几乎翻倍。得做折中,或者干脆用噪音抑制算法,有些高端VFD有随机PWM功能,能把那种尖锐的单一频率噪音打散成沙沙声,舒服多了。

说到算法,现在无位置传感器矢量控制(SVC)已经相当成熟了,低速下能输出150%的额定转矩,启动比早期的V/F控制强太多了。以前我们调试一台电梯用的永磁同步电机VFD,自学习一遍,稳态速度精度就能做到0.5%,超预期。不过,它也有脾气——电机参数自学习时,如果负载脱不开,那学习出来的参数就不准,带载能力打折。这一点,很多新手会忽视。

总之,VFD这玩意,选型是门手艺,调试也是。它不像买个断路器,按电流一插就完事。你得跟它“对话”,理解它的反馈。有时厂家热线打不通,现场问题又火烧眉毛,那种懊恼……唉,谁干谁知道。

但当你看到那台机器在最佳频率点平稳运行,电流波形干净得像教科书,电能表数字比改造前少了三分之一——那种成就感,也是真的。

最后啰嗦一句:别只顾着看初始报价单,把谐波治理、制动组件、环境防护这些全生命周期成本算进去,再对比不同方案,才不会掉坑里。 毕竟,VFD是要跟你朝夕相处至少十年的东西。
