无损检测(NDT)实战手记:从一颗螺栓的“冤假错案”说起

今天在车间看到新来的质检员对着那根轴用超声探头划来划去,突然想起十年前我刚入行时闹的笑话。那时候我觉得,只要屏幕上没出现那根刺眼的波峰,零件就是干净的。多天真啊。实际上,无损检测(NDT)这玩意儿,水可深了。你永远不知道下一次漏检会发生在什么时候——可能是探头耦合剂涂少了,可能是灵敏度校准偏了,甚至只是因为你午饭没吃饱手抖了一下。真的,我经历过。 有一次,一根关键的船用曲轴,出厂前做磁粉检测(MT),什么都没看出来。结果装船跑了不到三个月,直接断了。打捞上来一看,一条发丝裂纹从键槽根部延伸出去,足足十几厘米。我们之前是怎么漏掉的?后来复盘,发现当时清洗工序马虎了,表面有残留的油污,磁悬液根本没附着上去。那个小细节,差点毁掉一家供应商的信誉。从那以后,我对表面检测再也不敢大意。

超声检测(UT)的“玄学”与科学

说到超声,很多人觉得它就是个体力活。探头抹点油,来回扫,看波形。哼,要真那么简单就好了。超声检测(UT)其实是门手艺,尤其是手工超声。你得根据材料的晶粒大小选频率,根据缺陷的取向选角度,甚至要根据温度修正声速。我记得有次在东北一个铸造厂,冬天零下二十度,耦合剂冻得像猪油,声束偏转得让你怀疑人生。后来我们改用低温耦合剂才搞定。💡

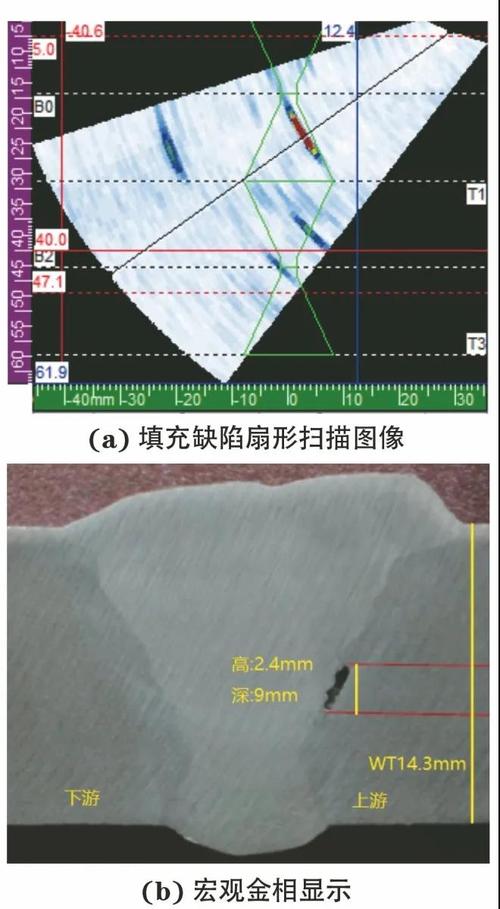

相控阵超声扇形扫查焊缝缺陷图像
相控阵超声扇形扫查焊缝缺陷图像
但别误会,我不是说手工UT不好。恰恰相反,在复杂几何形状的焊缝检测中,一个好手能比相控阵(PAUT)更灵活——前提是那个手真得是老手。不过话说回来,相控阵超声现在确实势不可挡。一个扇形扫查,直接把内部结构二维剖开,缺陷位置、尺寸一目了然。去年我们评估一条天然气管道环焊缝,用传统射线(RT)只能看到模糊的阴影,换了相控阵,直接量出了未熔合的深度。那感觉,就像近视眼突然戴上了眼镜。 问:手工超声和相控阵超声,到底哪个更靠谱?听说有些标准还不认可相控阵? 答:哎,这个问题我每次培训都被问。相控阵检测(PAUT)技术上比手工UT先进太多了,数据可记录,结果更直观。但“靠谱”取决于应用和人员。有些老旧标准确实没纳入PAUT,但越来越多的行业标准,比如ASME、ISO,都已经认可了。关键是,操作相控阵的人如果不懂声学原理,只会摁“自动校准”,那照样抓瞎。手工UT对人员依赖高,但高手确实能发现机器漏掉的细微信号。我个人的建议?能用PAUT尽量用,但永远别丢掉手工UT的基本功。那是根基。

射线检测(RT):过时的恐龙还是最后的王牌?

射线检测,胶片时代的老古董——我经常听到年轻人这么吐槽。他们觉得数字射线(DR)又快又环保,谁还用湿片?但说实话,在有些场合,胶片的分辨率和宽容度,数字板还真比不了。比如检测薄壁小径管焊缝,胶片能显出根部的细微裂纹,而DR屏幕像素限制就容易模糊掉。不过,射线最大的问题从来不是技术,是安全。那个电离辐射标志一挂出来,方圆五十米都得清场。当年我在一个容器厂,由于工期紧,三台伽马源同时作业,现场管理乱成一锅粥。现在想起来还后怕——那真是拿命在拍片啊。❗
工业X射线检测管道焊缝裂纹底片图像
工业X射线检测管道焊缝裂纹底片图像
随着数字化浪潮,CR(计算机射线成像)和DR(数字射线成像)确实成了主流。图像增强、自动缺陷识别…甚至人工智能都开始掺和了。我们集团去年引进了一套AI评片系统,说实话,一开始我挺抵触的。觉得那玩意儿就是个噱头。结果三个月下来,它把我们的焊趾裂纹检出率提高了12%。虽然还是需要人工复核,但至少漏掉致命缺陷的概率大大降低了。 问:既然射线伤害那么大,为什么不用超声完全替代?超声不是更安全吗? 答:这个问题问得好。超声确实安全,也能检测内部缺陷,但它对体积型缺陷(像气孔、夹渣)更敏感,对面积型缺陷(裂纹、未熔合)则依赖取向。而且超声需要耦合面,有些复杂结构根本探头都放不上去。射线呢,它能提供直观的透视图像,对于体积型缺陷的判定非常准,尤其适合铸造件、焊接件内部气孔、疏松的检测。但射线对垂直焊缝的裂纹可能漏掉,因为它方向性太强。所以,它们不是替代关系,是互补。任何想用单一方法搞定一切的想法,都是偷懒——而且迟早要付出代价。

当智能时代遇上传统手艺:NDT的变与不变

最近几年,数字孪生、工业4.0这些概念对NDT冲击挺大的。无人机测厚、爬壁机器人超声检测、在线电磁检测…自动化确实解放了人力。但庆祝得太早了吧?我见过不少自动化设备,按照理想条件调试完美,一到现场就趴窝。粉尘、振动、表面状态,稍微一变,信号就飘了。所以真正的核心,还是那个懂原理、能判读、会解决问题的NDT工程师。机器是死的,人是活的。✅ 说到人,咱们这行其实挺缺的。年轻人不愿意干,因为又脏又累,还要考证。UT三级、RT三级…考出来头发都白一半。但这份工作的魅力在于,你永远在面对未知。每一道焊缝,每一个铸件,都是不同的。你像一个侦探,用声波、射线、磁粉去寻找隐藏的证据。那种找到缺陷的瞬间——特别是别人都找不到而你找到的时候——那种成就感,难以言喻。💪 问:无损检测行业未来会被人工智能完全取代吗?我们要不要担心失业? 答:哈,我就喜欢你这种直击要害的问题。部分取代是必然的,尤其重复性检测、数据判读。但完全取代?我不相信。比如,一个经验丰富的检验员用手摸一下焊缝,就能感觉到余高不符合和表面气孔,这种触觉反馈AI暂时学不来。还有现场突发情况,设备校准异常,AI自己怎么纠错?它需要人。未来的角色是转型,从操作工变成系统监控者、数据分析师。所以,别怕,赶紧学点新东西,学学Python编程,了解卷积神经网络,把AI当成你的工具。真正被淘汰的,是拒绝学习的人。 回到主题,无损检测(NDT)到底是什么?它不是简简单单挑毛病,它是工业质量的生命线。一颗螺栓的疏忽,可能导致整架飞机的灾难。我们手里拿着的探头、胶片、磁轭,其实都是责任。这么多年,我见过太多案例,也犯过不少错。每一次漏检都让我夜不能寐,每一次精准检出又让我觉得这工作真特么有意义。这大概就是NDT的宿命吧——在细微处见真章,在责任中求心安。 写到这儿,我想起上一周刚完成的一个风电主轴检测。用了三种方法:表面波超声测表面裂纹,相控阵测近表面缺陷,最后还加了个工业CT看内部宏观缩孔。当三种手段结果互相印证,那份踏实,无与伦比。其实说到底,无损检测的哲学就是:永远不要只相信一种声音,永远保持怀疑。只有这样,我们才能对得起那些看不见的地方,对吧?

免责声明:文章内容来自互联网,本站仅作为分享,不对其真实性负责,如有侵权等情况,请与本站联系删除。
转载请注明出处:无损检测(NDT)实战手记:从一颗螺栓的“冤假错案”说起 https://www.dachanpin.com/a/tg/58446.html

赞 (0)
工业仪表选型避坑:我花了三年才明白的八条铁律
上一篇 2026-06-13 14:10:34

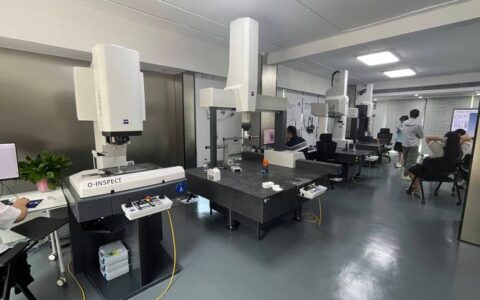

逆向工程:工厂里的“数字考古学”,没图纸我也能造出零件
