工业以太网落地实录:那些年我们踩过的坑

说实话,第一次碰工业以太网改造时,我天真地以为把办公网那套搬过来就行。结果?生产线上一个莫名掉站,整个车间的机械臂突然齐刷刷停摆。两天。查到最后发现是广播风暴——谁在现场乱接了条普普通通的网线?

所以今天这篇不是教科书,更像是一本血泪账本。我们不去复读协议规范,就聊聊那些你在产品手册里永远找不到的真相。

选型迷思:别被带宽数字忽悠了

千兆?万兆?这些数字在工业场景里真的只是参考。我手上一个新能源电池模组组装项目,实际负载撑死150Mbps,但客户死活要上光纤万兆环。为什么?因为三年前他们被某家交换机厂商的“百兆够用论”坑过——设备一启停,瞬时峰值直接冲垮了链路。工业以太网的瓶颈往往不在平均流量,而在那些毫秒级的冲击。 学过运动控制的人都知道,伺服驱动器的同步帧有多狠。你拿普通流量模型去套,就是找死。

这里插个真实案例。某汽车焊装车间,PROFINET IO控制器下挂了32台变频器,用的是标准星型拓扑,调试时一切完美。投产三个月后,东北角的几台电机开始间歇性丢同步。现场工程师反复换线、换接头,甚至怀疑是电磁干扰加了屏蔽箱。最后你猜问题在哪?交换机MAC地址老化时间设成了300秒,而原有网络中一台空闲的HMI每隔五分钟广播一次ARP请求,恰好卡到老化边界,导致刷新延迟。 这种鬼事,仿真软件永远模拟不出来。

所以选型第一条铁律:千万别把IT网的经验直接平移。 确定性,确定性,还是确定性。你看那些合格的工业交换机参数,永远会把“时延抖动”写在最前面,而不是吞吐量。

工业以太网交换机星型拓扑布线混乱现场
工业以太网交换机星型拓扑布线混乱现场


问:工业以太网到底能不能用普通交换机?
答:普通交换机?饶了你自己吧!除非你喜欢半夜被电话叫醒去处理随机断连。工业现场那震动、粉尘、电磁干扰,分分钟教你做人。必须上宽温、抗干扰的工业级交换机,最好网管型。因为你需要环网协议(比如MRP或HSR)来确保单点故障时网络自愈。办公交换机往往不支持这些,或者支持了但恢复时间慢到秒级——对产线来说这就是灾难。另外,电源冗余、报警继电器触点这些你用过一次就回不去了。

抗干扰?你以为是玄学?

有一次在压铸车间调试,设备没接地。没。接。地。结果触摸屏每天至少死机三回,查了整整一周才发现PE线根本没接好。工业以太网的物理层脆弱得超乎想象,尤其是还在用RJ45铜缆的时候。很多人迷信光纤无惧干扰,但光纤收发器本身还是电子设备,电源不干净照样趴窝。

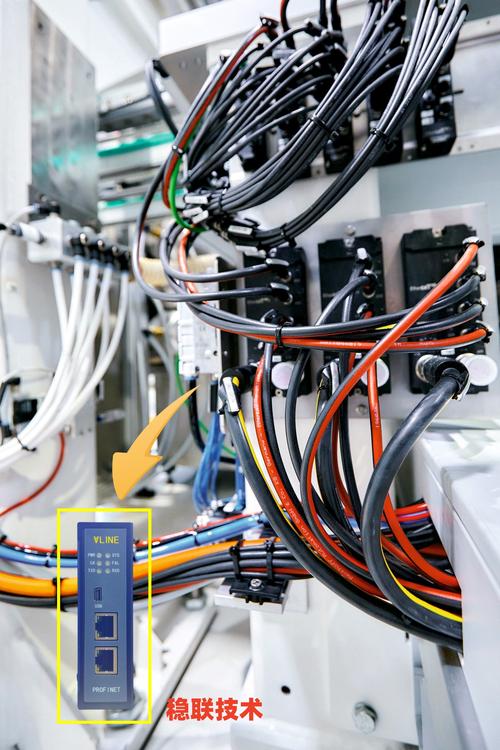

压铸车间现场PROFINET网络电磁干扰源
压铸车间现场PROFINET网络电磁干扰源


实战中我总结了三条保命守则:
1. 屏蔽层绝不能两端接地?要看场合。高频干扰环境下,多点接地反而可能引入电位差,但在低频强电场中,单点接地就是等着受干扰。我的原则是:永远优先遵从设备手册,如果手册没写——拿示波器看共模噪声。
2. 变频器出线一定要加输出电抗器,且动力线与信号线隔开至少30cm,交叉时必用90度直角。别问为什么,问就是血的教训。
3. 网络诊断工具比如PROFINET的PRONETA或EtherNet/IP的Wireshark插件,请常备在手边。出现问题第一时间抓包,别凭直觉乱换设备。

问:抗干扰这点,光纤是不是万能的?
答:绝对不是。光纤本身不受电磁干扰,但两头的光电转换模块呢?它们照样需要电源,照样会受传导干扰。我就遇到过暴雨后户外交换机进水,光口抖动导致全网拓扑震荡。另外,光纤熔接质量、弯曲半径、端面脏污,哪个环节出点问题都能让你怀疑人生。所以别把光纤当万能药——系统级的接地和屏蔽设计才是根本。

实际部署:那些说不出口的痛

实际部署:那些说不出口的痛
实际部署:那些说不出口的痛
去年一个智能仓储项目,上位机是Linux,下位一堆EtherNet/IP的远程IO。协议栈开发商拍胸脯说完全兼容,结果发现多连接时偶发性丢包,抓包显示TCP窗口计算有bug。最后我们自己动手改了内核参数才压住。这行业就是这样,写在datasheet上的兼容性永远只覆盖90%,剩下10%的坑得靠工程经验去填。

还有一次,客户指定用某品牌的网管交换机,要求开启802.1X安全认证——理由是要护工控系统安全。想法挺好,但没想到认证服务器偶尔重启,此时交换机端口会默认进入阻塞状态,结果造成整段产线失联。最后只好加了一个旁路按钮应急。工业以太网里,任何“安全”特性必须经过严苛的异常测试,因为它可能成为新的单点故障。

现在很多厂开始推TSN(时间敏感网络),标准很美好,但你要真在混杂流量下测试一下精密时钟同步,就知道离大规模实用还有一段路。我自己在实验室试过,一个非TSN交换机插入导致全网时钟抖动超过1微秒,直接让运动控制轴报警。所以当前阶段,对于真正苛刻的同步应用,老老实实用IRT或EtherCAT的分布式时钟更靠谱。 别被PPT忽悠了。

问:部署时怎么避免这些兼容性大坑?
答:我的笨办法:先小规模验证。用至少三台真实设备跑满72小时,加上异常操作(断电、拔线、主备切换),同时记录SNMP和LLDP信息。很多问题只有在动态变化中才会暴露。另外,尽量统一设备品牌和固件版本,混合环境一定要做全面回归测试。记得保留一份基线配置和抓包记录,出问题时有据可查。

写到这里,其实有点无奈。工业以太网发展了这么多年,标准一大堆,但落地依然障碍重重。不过话说回来,这也是咱们工程师存在的价值,对吧?面对千奇百怪的现场,你永远得保持谦卑和警惕——没有什么比亲手调通一个稳定网络更让人踏实的了。
