逆向工程:工厂里的“数字考古学”,没图纸我也能造出零件

说实话,第一次接触逆向工程,我内心是崩溃的——那台德国老机床的轴承座裂了,查档案才发现图纸早在十年前的搬家时遗失了。没有图纸,没有尺寸,就一块坨废铁,怎么复制?老板撂下一句话:“想办法,不能停机超三天。”行吧,硬着头皮上。后来——真香。这就是逆向工程的魔力,它把不可能变成了常规操作。

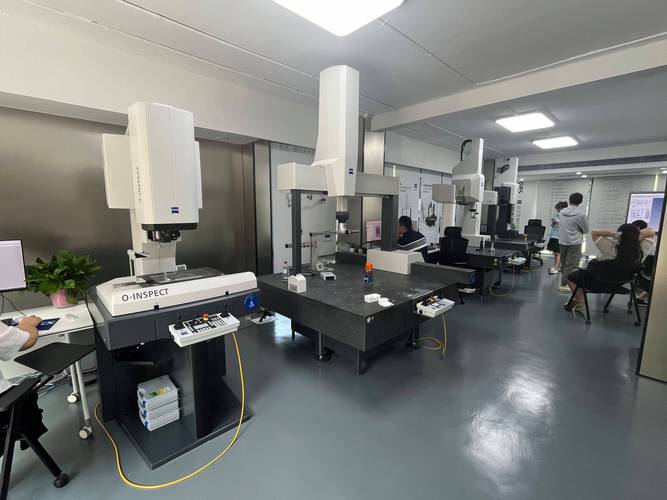

三维扫描仪扫描破损机械零件 工厂环境
三维扫描仪扫描破损机械零件 工厂环境

你可能会问,逆向工程不就是“抄数”吗?抄数只是第一步,像考古学家挖出陶片,你得复原整个陶罐。现代工业里,逆向工程是一套组合拳:3D扫描获取点云、点云处理生成网格、曲面重构弄出实体模型,最后输出图纸或直接上加工中心。环环相扣,一步啃不下来的话,前面的功夫全废。我见过最离谱的案例,是抄一个涡轮叶片,内部冷却通道扭曲得像迷宫,扫描死角多,后期建模差点把工作站跑崩——那几天我的口头禅是:“别崩!爸爸再给你加内存!”

从测绘到“数字克隆”:工具链怎么选?

现在行业里常用的扫描仪,大范围的有手持激光扫描,精度能到0.03毫米,怼着零件划拉几下,屏幕上的点云就像沙画一样浮现。❗但注意了,光亮表面或透明件要喷显像剂,否则数据全是黑洞。有一次我偷懒没喷,结果重扫三遍,差点被车间主任扣绩效。碰到内腔复杂的,就得请出CT扫描——工业CT能把内部结构切得明明白白,沙子大的缺陷都藏不住,当然成本也美丽,扫一次够买台新手机。

数据处理这块,软件门道太深。Geomagic、Rapidform这些老牌选手,加上新晋的Quicksurface,各有拥趸。我个人的感受:千万别指望全自动一键搞定,那玩意儿出来的模型,细节糊得跟浆糊似的。手动修面是必备技能,要顺着特征线一点点拟合,像绣花。有时候一个圆角过渡不顺,反复调控制点,一眨眼两小时就过去了,抬头看窗外都黑了——破防归破防,第二天继续。

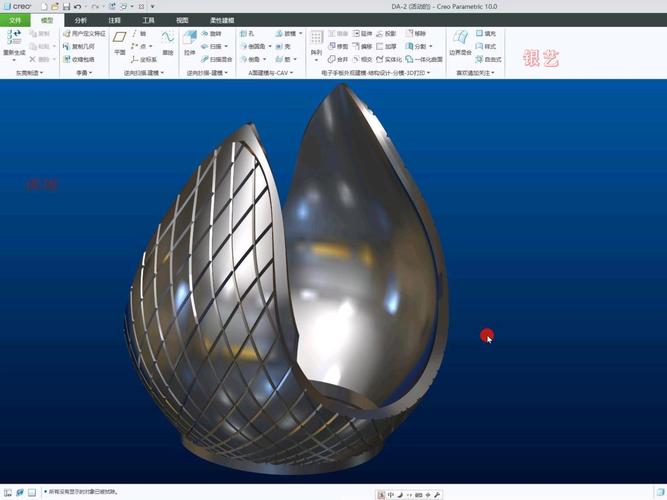

逆向工程软件曲面拟合界面 工业设计
逆向工程软件曲面拟合界面 工业设计

逆向的目的是什么?不只是复制

刚入行时,我觉得逆向就是仿制,挺没技术含量的。后来改过一个注塑件,才发现它的真正价值。原厂设计其实有缺陷,加强筋位置导致收缩不均,产品老翘曲。我们扫描完现有件,在CAD里重新布局了筋位,顺便减重15%。模具师傅拿到新图样,竖了大拇指。那个瞬间,虚荣心爆棚。逆向工程,其实是给产品做“解剖”和“再设计”,你可以站在前人肩膀上改进,而不必从零画图。

💡还有一个常见场景:老设备维护。我合作过的一家化工厂,反应釜搅拌桨是80年代日本定制的,叶形特殊。原厂早不提供备件了,他们用激光扫描加五轴加工,硬是复刻出一模一样的新桨。材料还升级了双相钢,寿命翻倍。这省钱啊,不然整台设备报废,损失七位数。

一些灵魂拷问(QA)

问:没有扫描仪,只用卡尺测数据行不行?
答:普通外形件勉强可以,但曲面多的零件,你会量到怀疑人生。比如有个手柄,人体工学曲面,卡尺只能抓特征点,建出来的模型跟原品手感差十万八千里。用扫描仪十分钟搞定的事,卡尺可能两天都搞不定,而且精度没法保证。✅建议:哪怕租台入门级扫描仪,也比纯手动强。

问:逆向出来的东西,精度到底怎么样?
答:看设备和方法。一般手持激光,体积精度能控制在0.05mm/m,足够应付大多数工业零件。要是配合摄影测量补偿,大型工件也能做到0.1mm以内。但别迷信标称值,实际拼接误差、软件算差都会影响。我的经验是,关键配合面留余量,上对研或现场配做,别完全指望虚拟尺寸。❗今年最新的实践,有些厂把逆向模型直接跟数字孪生系统对接,实时比对磨损量,这个趋势很值得关注。

问:逆向工程侵权吗?
答:咳咳,这个嘛……如果零件上有专利保护,直接复刻去卖肯定有风险。但为了维修、研究、改进目的,通常不被认定侵权,尤其在专利失效后,或者只是厂内自用。法务边界很模糊,建议有疑问时咨询专利律师。我们厂的法务妹子原话:“只要你不把它当商品卖,问题不大。”所以,大家心里有数就行。

最后想说,逆向工程的门槛早不是以前那样高不可攀了。现在几万块就能凑一套扫描加建模的装备,软件也有订阅版。但这门手艺,真正值钱的是人的判断——知道哪里该平滑,哪里该保留加工痕迹,哪里需要优化。它像是一种工业领域的“侦探工作”,逼着你理解原设计的意图,甚至怀疑它。几年下来,我感觉自己不是在做逆向,而是在与素未谋面的工程师隔空对话。挺酷的,不是吗?
