伺服电机选型实战:别再被参数表忽悠了

伺服电机选型这事儿,说简单也简单——拿本样本翻翻,勾几个参数,下单。但真到设备调试的时候,振动、啸叫、定位不准、过热报警……一大半的坑,其实在选型阶段就已经埋下了。我曾经就栽在一个看似“完美匹配”的电机上,折腾了一周才发现,惯量比根本没算对。扭矩够不够?转速是不是虚高?编码器分辨率怎么选?这些问题要是没搞清楚,后果可能就是项目延期、成本翻倍,甚至被客户质疑专业能力。

选型第一步:读懂那几个冷门参数

很多人盯着额定扭矩和转速看,觉得功率够了就行。说实话,这种想法真挺天真的。伺服电机本质是个闭环系统,性能瓶颈往往不在那些显眼的大指标上。比如转子惯量。一个高惯量的电机,带大负载时稳如泰山,但如果拿去驱动一个轻载、高速启停的机构,响应就跟老牛拉车一样——迟滞得让你怀疑人生。反过来,低惯量电机带重负载,那简直是灾难,一旦速度环增益稍微拉高点,整个机械结构都可能被诱发共振。
伺服电机惯量匹配曲线图
伺服电机惯量匹配曲线图
还有个常被忽视的参数:转矩波动。尤其是你在做精密加工,比如磨床进给轴,转矩波动一大,工件表面光洁度直接完蛋。我见过最离谱的一次,某品牌电机在低速时转矩波动超过10%,图纸上却标着“低齿槽效应”——这玩意儿真不能只看广告。✅ 挑选时最好让厂家提供实测曲线,别信那些“优化设计”的漂亮话。

现场实录:一个调速阀引发的惨案

去年给一家包装机械厂技改,他们把原来的步进更换为伺服,动作节拍要求提升30%。电气工程师选了一套1.5kW的伺服,计算负载扭矩只用了50%,按理绰绰有余。结果跑起来,机械臂在急停时总有过冲,而且电机温度飙到80℃。排查了好几天,最后发现:转速-转矩特性曲线的拐点被忽略了。那个电机在2000rpm以上转矩跌落太陡,而实际工况经常冲到2500rpm。这能不出问题吗?

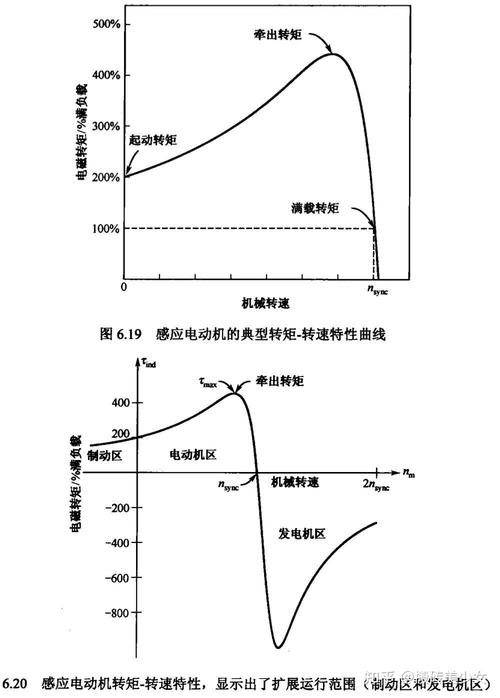

伺服电机转速转矩特性曲线拐点示意图
伺服电机转速转矩特性曲线拐点示意图
更气人的是,他们连制动电阻都没配。伺服在减速时会把机械能回馈给直流母线,电压一高,驱动器要么报警,要么就强制降低减速力度,结果就是过冲。💡 所以选型时,不但要算峰值转矩,还得明确减速时的能量处理方案。尤其是频繁启停的场合,再生能量是头等大事。

编码器与总线:藏在细节里的魔鬼

编码器与总线:藏在细节里的魔鬼
编码器与总线:藏在细节里的魔鬼
编码器分辨率是不是越高越好?很多人对这个问题着迷。当然不是!25位编码器确实能给你0.0008°的解析度,但如果机械连接间隙大到10个角秒,那后面的位数全是摆设,纯粹是浪费钱。反而,多圈绝对值编码器在很多场合是刚需。比如立体仓库的堆垛机,每次断电后不用回零,上电就能继续运行,避免了撞机风险。 最近几年总线型伺服普及得很快,EtherCAT、PROFINET基本成了标配。但选择总线类型时,别只看传输速率。有个细节很有意思:有些驱动器支持双端口EtherCAT,可以在不额外加交换机的情况下实现环形冗余。这个功能在物流分拣线里太实用了,一台驱动器断线,整个线体不至于瘫痪。❗ 然而我见过不少方案,选型的时候为了省几百块,用了单端口版本,后期出了故障,检修时间成本够买好几台驱动器了。

QA:你最想问的伺服问题,答案在这里

QA:你最想问的伺服问题,答案在这里
QA:你最想问的伺服问题,答案在这里
问:伺服电机选型时,惯量比到底多少合适?我看有些资料说3:1,有些说10:1,都听糊涂了。 答:这个问题背后其实没有万能公式。惯量比(负载惯量/电机转子惯量)的推荐值完全取决于应用场景。高动态响应场合,比如芯片贴装机,通常要求在5:1以内,最好能到3:1。一般的机加工进给轴,10:1也能接受。但如果是卷绕张力控制这类,惯量比甚至可以大到30:1,因为系统不需要快速反向。关键要看你的增益能调到什么程度。惯量比大,电机就变得“惰性”,为了维持稳定,不得不降低速度环增益,那响应就慢了。所以别死记数字,得结合你期望的带宽来评估。 问:伺服电机经常报过热,我已经加强了风扇散热,还是不行,是不是电机选小了? 答:不一定。你先摸清楚到底是哪个部位热。如果是电机端盖烫手,轴承可能有问题,或者径向载荷超了。如果是绕组直接发热,那确实可能过载。但有一种情况很隐蔽——高频载波导致的铁损。如果驱动器PWM频率设得太低,电流谐波大,涡流损耗会急剧增加,散热片根本压不住。试着把载波频率从4kHz调到8kHz甚至12kHz,但注意,频率高了驱动器本身也会更热,还得看驱动器的能力。另外,环境温度每升高10℃,绝缘寿命差不多减半,所以机柜通风不能糊弄。

结语:别只做参数表的搬运工

选型这件事,最忌讳的就是把样本上的数字搬进技术协议里,然后祈祷一切正常。真正的功夫在现场:了解机械的刚度、传动链的间隙、负载的实际变化轨迹——这些东西,参数表从来不会告诉你。还是得多跑现场,多记录波形,你才可能把伺服电机的潜力逼出来。

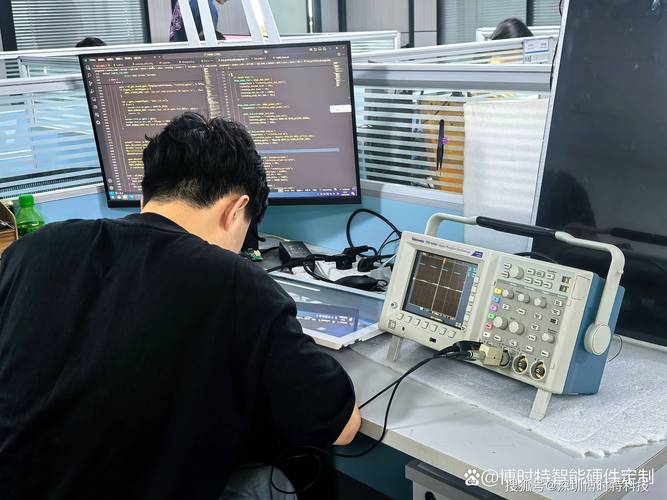

伺服电机选型现场调试照片
伺服电机选型现场调试照片
