变频驱动(VFD)实战:从选型到调试,避开这些坑就对了

做工业设备的,谁还没被VFD折腾过几回?说实话,变频驱动这东西,用好了是节能神器,用不好——那就是个烧钱的无底洞。上个月去一家水泵厂,现场那叫一个惨烈,新上的变频柜用了不到仨月,IGBT炸了两个,生产线停摆一天,损失少说六位数。老板脸都绿了。其实很多问题,从选型那一步就开始埋雷了。

选型:参数表不会告诉你的那些事

你拿着电机铭牌,照着功率就下单了?天真。重载启动的输送带和轻载的风机,能是一回事么。恒定转矩负载一旦低频运行,散热首先撑不住,普通电机那个自带风扇,转速一掉,风量几乎没了,温升蹭蹭往上飙。这时候要么选变频专用电机,要么单独配强迫风冷——别问我怎么知道的,烧过线圈的人才懂那种焦糊味。 还有环境因素。化工厂那种腐蚀性气体,普通IP20的变频器半年就锈得不成样子。现场看到过一台,电路板上长出了绿色结晶,修都没法修。所以防腐涂层或者更高防护等级,这笔钱不能省。✅ 另外,海拔超过1000米,空气稀薄,散热效率下降,得降容使用,厂家手册里写得明明白白,但多少人认真翻过?

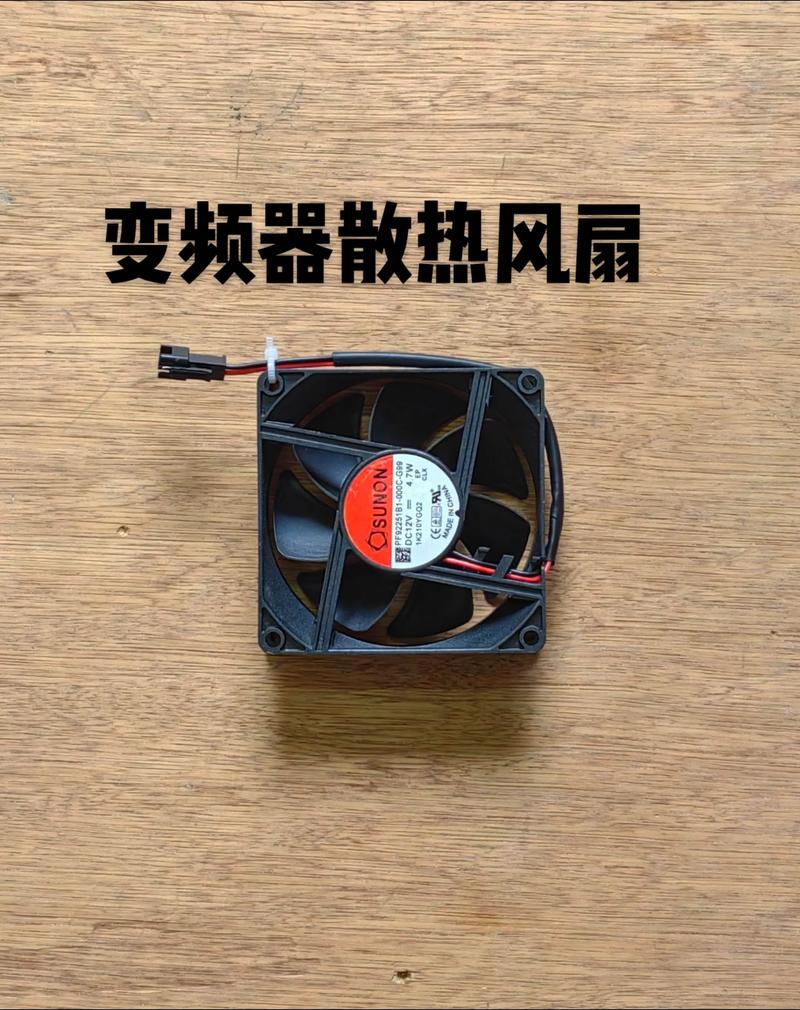

变频器散热风扇积灰严重导致过热故障
变频器散热风扇积灰严重导致过热故障
话说回来,选型时有个极易忽略的点——谐波。大功率VFD产生的谐波能把电网搅得一团糟,旁边精密设备突然死机,你查三天都找不到原因。这时候要么上输入电抗器,要么用多脉冲整流。别问为什么,问就是电磁兼容那本厚书里全是泪。

调试:参数海洋里的玄学与科学

参数设错,轻则报警,重则飞车。有次调试一台90kW的罗茨风机,操作工图省事,用了出厂默认的V/F曲线,结果低频时转矩不够,电机喘振,整个管道跟着轰鸣,像要散架一样。赶紧切到矢量控制,重新做自整定,才消停。😅 所以—— 自动调谐不是万能的,尤其长电缆、大惯性负载,自整定出来的电阻电感值往往偏大,还得手动微调。这就凭经验了,拿个钳形表边测电流边改,有点像老中医号脉。 问:为什么变频器一上电,旁边的PLC通讯就中断? 答:十有八九是干扰。变频器输出端的PWM波形上升沿极陡,高频辐射能耦合到信号线里。解决方法就那几板斧:动力线和信号线分开走,至少30厘米间距;信号线用屏蔽双绞线,屏蔽层单端接地;变频器输出侧加磁环或者输出电抗器。还有一个阴招——在变频器进线端加EMC滤波器,但很多人忘了滤波器必须紧靠变频器安装,引线长了等于白装。

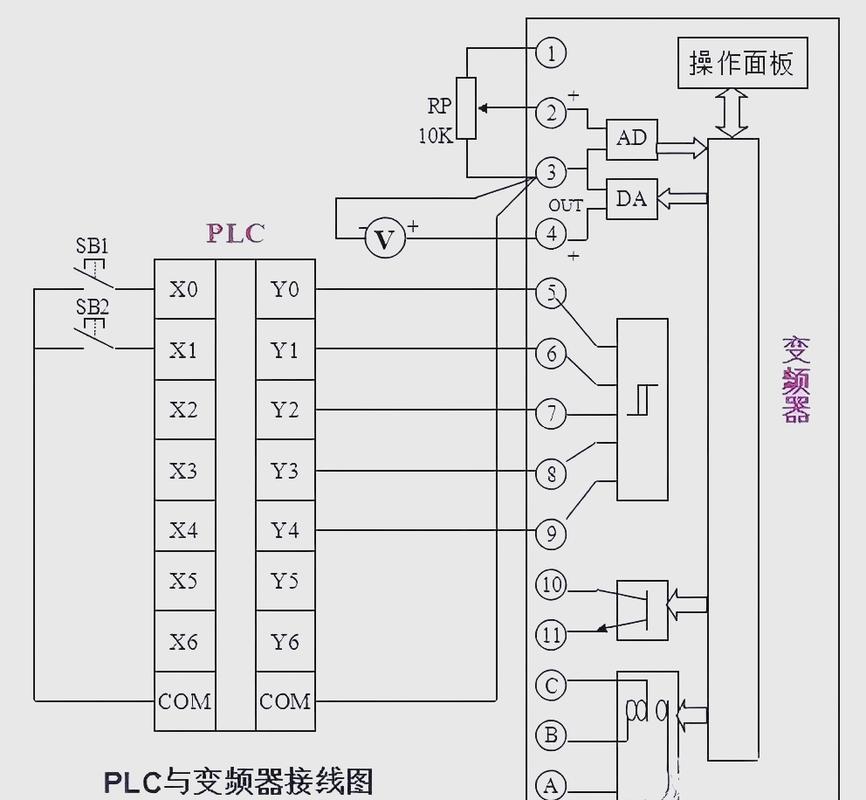

变频器与PLC通讯干扰现场布线对比图
变频器与PLC通讯干扰现场布线对比图
问:多台变频器共直流母线,到底划不划算? 答:这得看工况。像化纤纺丝那种多电机同步,制动时能量回馈到母线,给其他电机用,确实省电。但方案设计复杂,保护配合一旦没做好,一个短路整个母线全趴窝。我看过最离谱的案例,为了省个制动电阻的钱,共用母线没加熔断器,结果一只IGBT击穿,短路电流把铜排都烧熔了。💡 建议小功率的别折腾,大功率且频繁制动的产线再考虑,而且一定要找靠谱的成套商。

运维:那些年我们交过的学费

运维:那些年我们交过的学费
运维:那些年我们交过的学费
灰尘和潮湿是变频器的两大隐形杀手。纺织厂棉絮多,散热风道堵死,IGBT结温超过125℃,寿命呈指数级下降。所以定期吹灰不是玩笑,用干燥压缩空气,压力别太高,否则吹坏焊点。至于潮湿——南方梅雨季,停机的变频器最好保持通电待机,利用内部电容发热驱潮。否则突然上电,母线上凝露直接拉弧,那动静,跟放炮似的。💥 还有个哭笑不得的事儿:参数备份。出了故障换个新机,才发现旧机参数没存,几十个参数一个个对着调试笔记敲,敲错一个又白干半天。现在学乖了,笔记本、云端、手机拍照,三份备份,少一份都不踏实。 最后说个反常识的点:不是所有场合都适合变频改造。定速运行的泵,阀门调节效率更高,硬上变频反而增加损耗。有人在恒压供水项目用了变频,结果节能率不到5%,回收周期长到离谱。所以前期评估必须做系统能效分析,别盲目跟风。毕竟,真金白银投下去,要听个响——不对,要见着效果。
