超声相控阵检测——让焊缝缺陷无处遁形的NDT利器

焊缝裂了? 这可不是闹着玩的。去年经手的一个海上风电项目,塔筒焊缝返修差点把我逼疯。就是那会儿,我彻底倒向了超声相控阵(PAUT)——这玩意儿,真是相见恨晚。

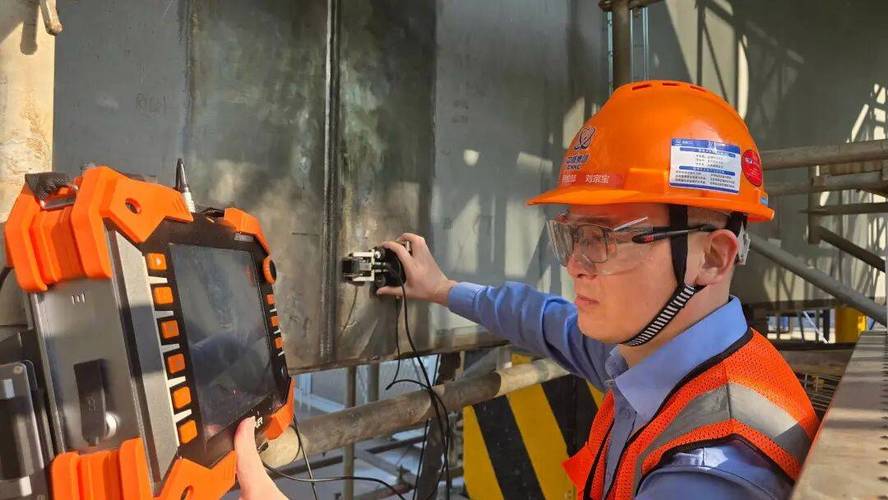

海上风电塔筒焊缝超声相控阵检测现场操作
海上风电塔筒焊缝超声相控阵检测现场操作

说实话,早期我用传统A扫描超声,那叫一个费劲。波形图看得人眼花,全靠脑子重构缺陷形状。但PAUT呢?直接给你扇形扫查成像!缺陷在哪里、多大、什么走向……一目了然。这不就是检测人的梦想吗。

为什么相控阵让传统超声“退居二线”?

如果你习惯了单晶探头来回琢磨波形,第一次看相控阵的扇形扫查图肯定会被惊到。声束像个扇子面铺开,覆盖整个焊缝截面。以前要用好几个角度探头才能干的事,现在一个探头扫一次就齐活。效率?翻倍都不止。而且数据全记录,可追溯,再也不用担心漏检跟审核扯皮了。

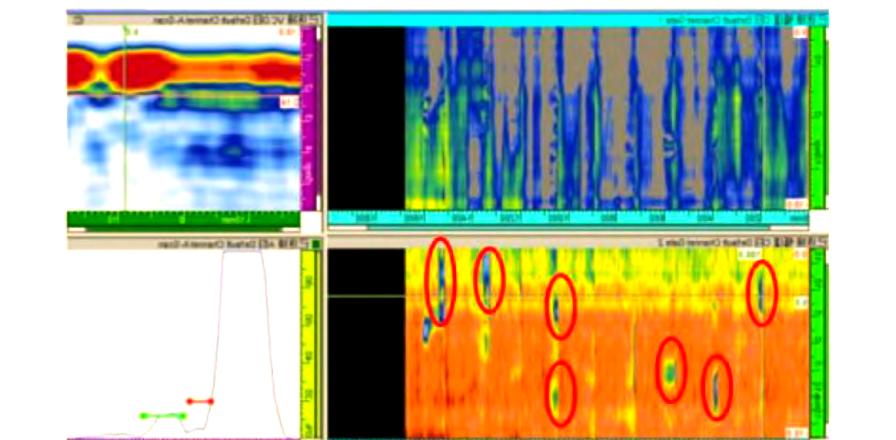

超声相控阵扇形扫查成像缺陷显示界面
超声相控阵扇形扫查成像缺陷显示界面

问:是不是所有焊缝都适合用相控阵? 答:当然不是。虽然PAUT强,但薄板焊缝(比如<8mm)用常规超声或射线更实惠。而且,对于粗晶材料(比如奥氏体不锈钢焊缝),声波散射厉害,信噪比会惨不忍睹——这时候得考虑特殊探头和算法,成本蹭就上去了。所以啊,选方法要现实。

相控阵的“火眼金睛”到底怎么炼成的?

相控阵的“火眼金睛”到底怎么炼成的?
相控阵的“火眼金睛”到底怎么炼成的?
其实原理不算新。多个晶片独立激发,控制延迟时间,让声束偏转和聚焦。就像交响乐团,指挥棒一挥,各个乐器按点儿出声,合起来就成了气势磅礴的乐章。PAUT的“乐章”就是声场,能在焊缝里任意角度“看”。这一来,以前那些躲在坡口下、传统探头够不到的缺陷,全暴露了。 然后配合编码器扫描,记录位置信息,实时生成B扫、C扫、S扫视图。PAUT对缺陷的定位精度能达到毫米级,这对于断裂力学评估太重要了。再加上衍射时差法(TOFD)辅助,那简直是双剑合璧。💡 问:相控阵检测成本高吗?中小制造厂上得起吗? 答:哈哈,这是最现实的问题。设备价格确实不低,进口的一套好几十万,国产的现在也十几万。但是,你算算隐性成本啊——拍片换片、洗片评片、环保处理、还有辐射安全培训……加起来不比PAUT少。而且相控阵没辐射,交叉作业不受影响,进度快了。这几年竞争激烈,国产设备进步飞快,我觉得普通焊缝检测已经够用了。✅小建议:如果你们厂焊口多又杂,真该好好琢磨下ROI,别被初始价格吓到。

现场实战:我怎么被PAUT救了

前年给核电站辅助管道做检测,壁厚40mm的碳钢对接焊缝,设计规范要求严格。开始我们用γ射线源拍片,因为场地狭窄,射线机根本进不去。结果片子出来灰蒙蒙,疑似缺陷又不敢确认。工期压得人喘不过气。后来咬牙租了套PAUT设备。第一天调试,第二天扫查,半小时出报告。那几个藏在根部3mm的未熔合,清清楚楚。我当场差点哭出来——夸张了,但确实长出一口气。这种时候你才会觉得,技术真是第一生产力。

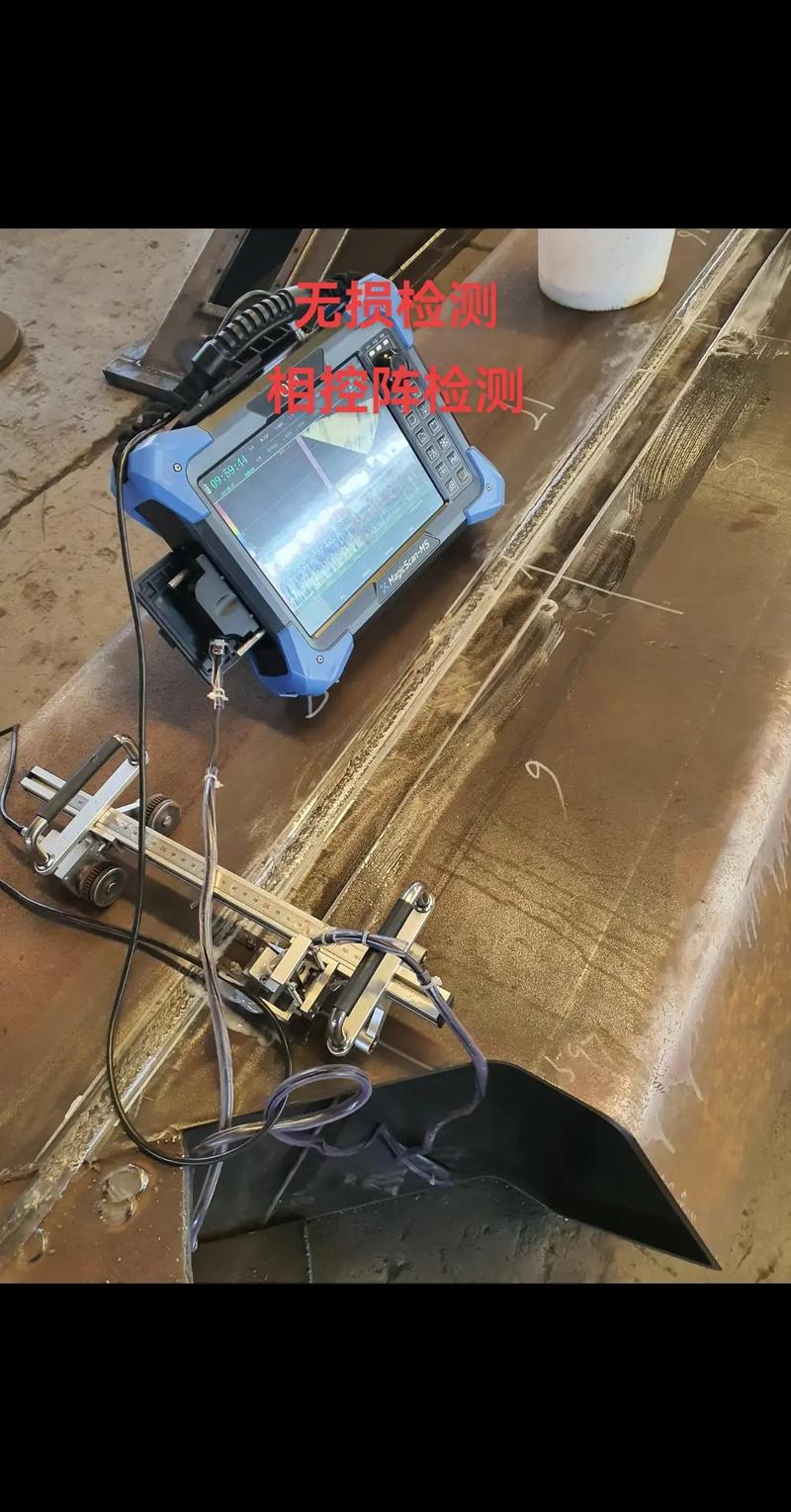

核电站管道焊缝相控阵检测编码器扫查
核电站管道焊缝相控阵检测编码器扫查

不过说到趋势,眼下正热的全聚焦法(TFM)和AI辅助评图,已经有人在用了。有些同行把AI吹上天,其实现在顶多是个辅助,真要替代人眼?还早呢。❗但方向绝对是对的。PAUT+TFM,图像分辨率又上一个台阶,缺陷表征更细腻。未来或许连评图员都要重新定义技能了。 好了,扯远了。你要是正和某条焊缝较劲,不妨试试相控阵。也许打开新世界的大门。
