刚发生的一档子事，客户急着要货，我这边电镀线偏偏出了鬼——镀层厚度不均，色差严重。停机排查，折腾两天，结果是整流器波纹系数超了。你说气不气？表面处理这行，细节就是魔鬼，一个参数没盯住，全盘皆输。
电镀、阳极氧化、化学镀：到底怎么选？
先捞干的讲。
电镀，通电的，得有阳极阴极，镀液导电。铜、镍、铬、锌，各种镀种。速度较快，厚度可控，但形状复杂的零件，深孔处难镀进去——这就是常说的“深镀能力”问题。还有，挂印！这是我最烦的事情之一。零件与挂具接触点会有一小块没镀上，或者过电烧焦。要设计好挂具，必要时做辅助阳极。
反过来看化学镀，不通电，靠自催化反应。镍磷合金最常见。优点嘛，镀层均匀，无论形状多复杂，只要溶液接触到，厚度基本一致。而且硬度高，热处理后能接近硬铬。✅适合耐磨、耐腐蚀工况。但成本——贵。镀液寿命短，维护麻烦。而且镀速慢，不适合厚镀层。
阳极氧化呢？专用于铝及铝合金。膜层是氧化铝，多孔结构，可染色，再封孔。装饰性极佳，户外耐候性也好。不过阳极氧化对基材成分很敏感，含铜高的铝合金容易发灰。前处理要彻底，脱脂、碱蚀、出光，一步都不能省。我合作过的一个厂，为了省成本，碱蚀时间缩短，结果膜层发花，客户退货，赔得够呛。
还有钝化，比如不锈钢的钝化，酸洗后让表面形成致密氧化膜，提高耐蚀性。很薄的膜，不影响尺寸。现在六价铬渐渐被禁，无铬钝化是趋势，但效果差那么一点。💡个人经验：如果盐雾要求超过96小时，老老实实多试样吧。
选型时的关键考量：盐雾试验不是万能的

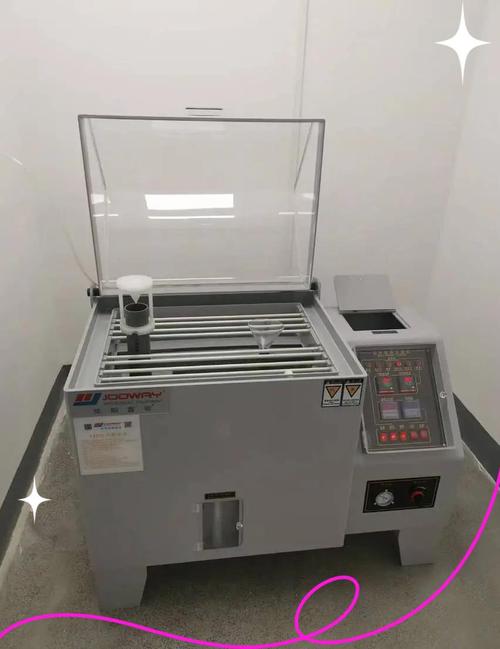

很多工程师一上来就问：“能过多少小时盐雾？” 这没错，但不够。盐雾试验模拟的是海洋大气环境，如果你的产品用在工业区，有二氧化硫，那就得做二氧化硫试验。橡胶密封件周围的表面处理还得考虑抗硫性吧？见过镀银层发黑吗？银在含硫环境中生成硫化银，黄斑一片。
此外，紧固件氢脆是电镀的命门。电镀过程中阴极产生氢气，渗入高强度钢基体，导致延迟断裂。去氢处理必须做！一旦断裂，飞机、汽车上就是灾难。记得2020年某汽车召回事宜就是螺栓氢脆。
经济性更不用说了。镀金的成本是镀银的几十倍。化学镀镍比电镀镍贵2-3倍。但有些场合不能用便宜方案——像半导体设备里，哪怕一粒微尘都致命，镀层必须无针孔，化学镀镍更优选。
还有涂层，有机涂层，比如喷涂、电泳。汽车车身就是电泳+中涂+面漆+清漆。电泳泳透力好，车身内部也能涂上。但固化温度高，有些塑料件不能承受。于是低温粉末喷涂需求起来了。现在很多厂子在推水性漆，因为VOC排放限制，的确环保，但施工条件要求高，温湿度控制不好，橘皮、流挂头痛死人。
我经常跟年轻同事说：别光看资料，多去生产线蹲点。一个槽液的温度波动，可能让镀层性能天差地别。
几个让我记忆深刻的现场教训
案例一：磷化膜泛黄
给变速箱壳体做锌系磷化，防锈+涂装底层。突然一天，膜层局部发黄。查了促进剂浓度、总酸游离酸，都正常。最后发现是清洗水槽里有油污——原来是前道线漏油了。微小污染立刻毁了整批活。唉！
案例二：阳极氧化膜层崩裂
铝合金阳极氧化件，用了一段时间膜层开裂。显微镜下看到膜层有微裂纹。分析下来，是阳极氧化时电流密度过大，膜层生长太快，内应力高。加上封孔不好，在温度循环下裂开。后来调整了电流参数，加了中温封孔，问题解决。可是客户丢了信任，再没回来。
这两个例子说明：工艺纪律比技术本身更重要。
问：“那有没有一种表面处理是万能的？”
答：绝对没有。要根据基材、环境、法规、成本、寿命综合选择。比如，铝件户外用，粉末喷涂或阳极氧化；铝件做导热，可能化学氧化更合适（保留导热性）。钢件防腐，最简单的是镀锌，要求高再钝化。如果既要防腐又要耐磨，热喷涂碳化钨可以考虑，但那成本……
问：“如何快速判断镀层结合力好不好？”
答：现场最简单的办法——弯折法。将镀件反复弯曲至断裂，看断口处镀层是否剥离。还有划格法，用刀片划出井字格，再用胶带粘。不过更定量的是热震试验，加热到一定温度后急冷，看有无起泡。我们一般用250℃烘箱保持30分钟，丢进冷水。如果起泡，结合力肯定不及格。
再说点高兴的——最近试用一种新型无铬钝化液，效果出乎意料。盐雾试验做到了120小时无白锈，和六价铬的差不多。厂家号称纳米封闭，不知葫芦里什么药，但数据不错，准备小批量试产。😊
未来趋势：智能化与绿色化

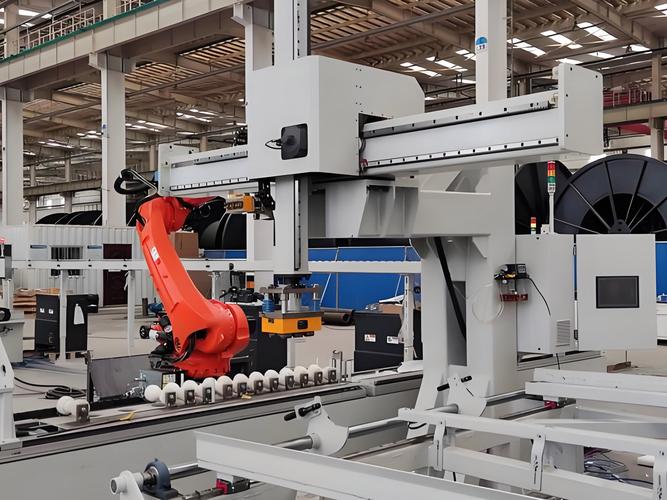

表面处理车间，以前被人嫌弃——脏、乱、化学品多。现在自动化程度越来越高，机械手上下料，在线监测槽液成分，自动补加。德国有些电镀线已经实现无人值守，人只在中央控制室看屏幕。😮
另外，石墨烯涂层、超疏水表面这些黑科技也开始走出实验室。有的做成了防腐涂料，延缓金属腐蚀。不过目前成本还高得离谱，只有军工、航天用得起。但趋势总是从高往低走。
环保高压下，镀铬要被替代是迟早的事。三价铬镀铬工艺一直在完善，硬度差点，装饰性可以。物理气相沉积（PVD）镀层也能替代部分铬，用在汽车装饰件上。说穿了，技术迭代就是被逼出来的。
搞表面处理二十多年，越来越觉得知识不够用。新材料、新标准层出不穷。但有一点不变：实事求是。别迷信供应商说辞，自己试验才是硬道理。好了，今天就侃这么多。下回说说电泳漆的选择门道。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：表面处理选型翻车实录：电镀还是化学镀？我踩过的坑你千万别再踩 https://www.dachanpin.com/a/tg/59035.html
