CC-Link IE TSN：让人又爱又恨的工业网络升级实战录

说起来这事儿还挺让我感慨的——去年给一家汽车零部件厂做产线改造，老板拍着桌子吼“我要全数字化、要实时数据、要零停机”，结果呢，网络一换，问题像地鼠一样往外冒。不过话说回来，CC-Link IE TSN确实是工业网络里头一个绕不开的话题，尤其现在到处喊智能制造、工业4.0。

这个 TSN 到底是什么鬼，跟传统 CC-Link 差在哪？

我第一次接触 CC-Link 是好多年前了，那时候现场总线稳得像老牛，就是速率实在让人捉急。后来出了 CC-Link IE Field，带宽上去了，但确定性还是得靠特殊硬件抠。直到 TSN（时间敏感网络）冒出来，情况一下子变了味。简单说，CC-Link IE TSN 就是把标准以太网改造成能保证数据准时到达的工业级通道，不再需要字面上那种“专网专用”的奢侈。

你可以这么想：普通的以太网像菜市场，数据包挤来挤去，延时忽高忽低；TSN 则是给重要数据开了个 VIP 通道，还带时钟同步，确保控制指令到伺服、IO 的时间偏差不超过微秒级。这种机制对运动控制、视觉检测这些同步要求高的场景简直是雪中送炭。不过……别高兴太早，部署起来坑多着呢。

记得头一次配 CC-Link IE TSN 主站模块，我对着说明书鼓捣了整整一个下午。那玩意儿时钟同步配置稍微错一个参数，整个网络就抽风，有些从站干脆找不到。说实话，那一刻我真想摔螺丝刀。但等链路打通、数据流稳定下来之后，看着示波器上规整的波形，又有点暗爽——这种又恨又爱的感受，搞技术的大概都懂。

几个让你血压飙升的现实问题

❗ 兼容性陷阱：不是所有标着“TSN Ready”的设备都能无缝插进 CC-Link IE TSN 网里。CLPA（CC-Link协会）认证的当然靠谱，但第三方设备有时需要固件更新，甚至要硬件升级。我在现场就遇到一台号称支持 IEEE 802.1AS 的交换机，结果时钟同步精度死活达不到要求，后来才发现它的端口缓冲机制偷了懒。

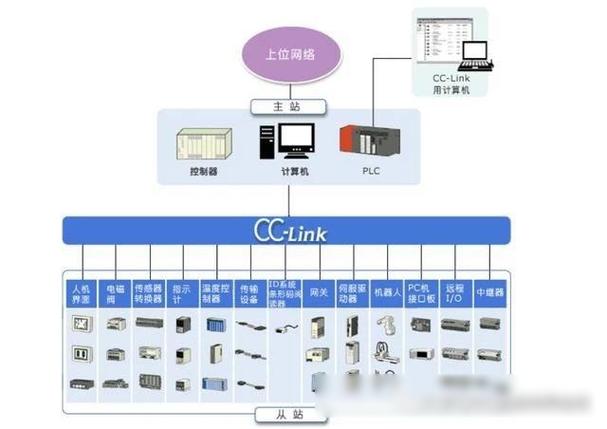

✅ 拓扑规划的烧脑：传统 CC-Link 布线像串糖葫芦，TSN 让你可以星型、线型、环型混搭，听着自由，实际算冗余路径和预留带宽的时候能把人算到脱发。尤其融合了 IT 系统后，得和网管组干架——他们不太乐意你动 VLAN 优先级。

💡 还有一点，CC-Link IE TSN 虽然兼容标准 TCP/IP，但实时控制通道最好物理隔离或者用严格 QoS，否则哪天 ERP 系统突然发个大文件传输，你机器人可能就抖一下，别问我怎么知道的。

现在咱来段实在的问答，这些可能是你正要找的：

问：我现在产线上跑的是 CC-Link IE Field，有必要急着换 TSN 吗？投资会不会打水漂？
答：看你的应用。如果只是普通逻辑控制和慢速数据采集，IE Field 足够用十年。但一旦上机器视觉引导、多轴同步插补、或者要把 IT 系统层面的大数据分析和实时控制揉在一起搞预测性维护，那升级 TSN 才能把延迟瓶颈打掉。另外，CC-Link IE TSN 设备价格确实贵一小截，不过算上省掉的专用线缆和网关，总成本可能还降了。我个人的建议：新上项目直接 TSN，老线改造先拿一段试点，别一上来全铺开。

问：都说 TSN 是开放的，能不能把不同品牌的 PLC、机器人接到同一个网络里互操作？
答：理论上可以，因为 CC-Link IE TSN 基于标准以太网，应用层走 SLMP 或 CIP Safety 等协议。但现实里，不同厂商对 TSN 协议的实现深度不一样，配置工具也各自为政。最好的方式还是选 CLPA 认证的合作伙伴生态——三菱电机、百通、赫思曼这些，他们之间的互操作测试做得比较充分。想混合第三方，务必提前做兼容性验证，别等到调试阶段才发现。

最新实践：从汽车到半导体，TSN 正在把 OT 与 IT 的墙砸掉

这半年我跑了几个华东的电子组装车间，CC-Link IE TSN 的应用已经不是空中楼阁了。比如一家传感器厂商，用 TSN 把贴装机、回流焊炉和 AOI 检测设备全部打通，原本需要人工抽检的产线现在实时上传图像数据，瑕疵反馈从小时级跳到分钟级。⚠️ 但背后是他们花了两周优化网络风暴抑制和门控调度列表，过程中那叫一个崩溃。

另外值得关注的是 CC-Link IE TSN 和 OPC UA 的融合。很多做 MES 的人喜欢 OPC UA，但以前总觉得现场层推不上去，TSN 正好做了个桥梁。现在有的方案把 AGV 调度、能耗监控统统塞进一个网里，看着确实清爽，但网络安全就得下功夫了，毕竟物联设备一多，攻击面就大。

有时我夜里回想，工业网络这十年变化快得吓人。从 DevicNet、PROFIBUS 到 CC-Link IE，再到现在 TSN，好像刚啃完一本手册又得学新协议。可说到底，所有技术都服务于一个目的：让制造更确定、更透明。CC-Link 这个生态能撑这么久，背后是 CLPA 那帮人不断在推兼容性和实际测试，这点得服气。

如果你正在评估 CC-Link IE TSN，不妨先问自己几个要命的问题：网络架构里有几个循环周期必须在 125μs 内的节点？交换机怕不怕高温油污？后期维护是自家电工搞还是外包？搞清楚了，再去选型，会少走很多弯路。不然光手册漂亮，现场一趴窝，挨骂的还是你。

行了，啰嗦这么多，该说的都说了。工业网络这事儿，纸上谈兵永远不如蹲在机柜旁边啃面包边调包来得实在。
