工业以太网:别再动不动就谈“总有一款适合你”,真实战里全是妥协

说实话,每次看到“工业以太网”这五个字,我脑子里蹦出来的不是那些漂亮的拓扑图,而是机柜里乱成麻的网线,以及调试到凌晨三点发现只因为一个交换机端口协商不对导致整个产线停摆的破事——理论很丰满,现场很骨感。

现在大家都喜欢把“数字化”挂在嘴边,好像上了工业以太网,工厂就立马智能了。可拉倒吧。你问问那些真正趴在现场调试的工程师,多少人因为选错了协议,或者在继保室里不接地,被干扰搞得欲哭无泪。PROFINET、EtherNet/IP、EtherCAT、Powerlink……这些名字列出来,甲方一脸茫然,乙方内心纠结。

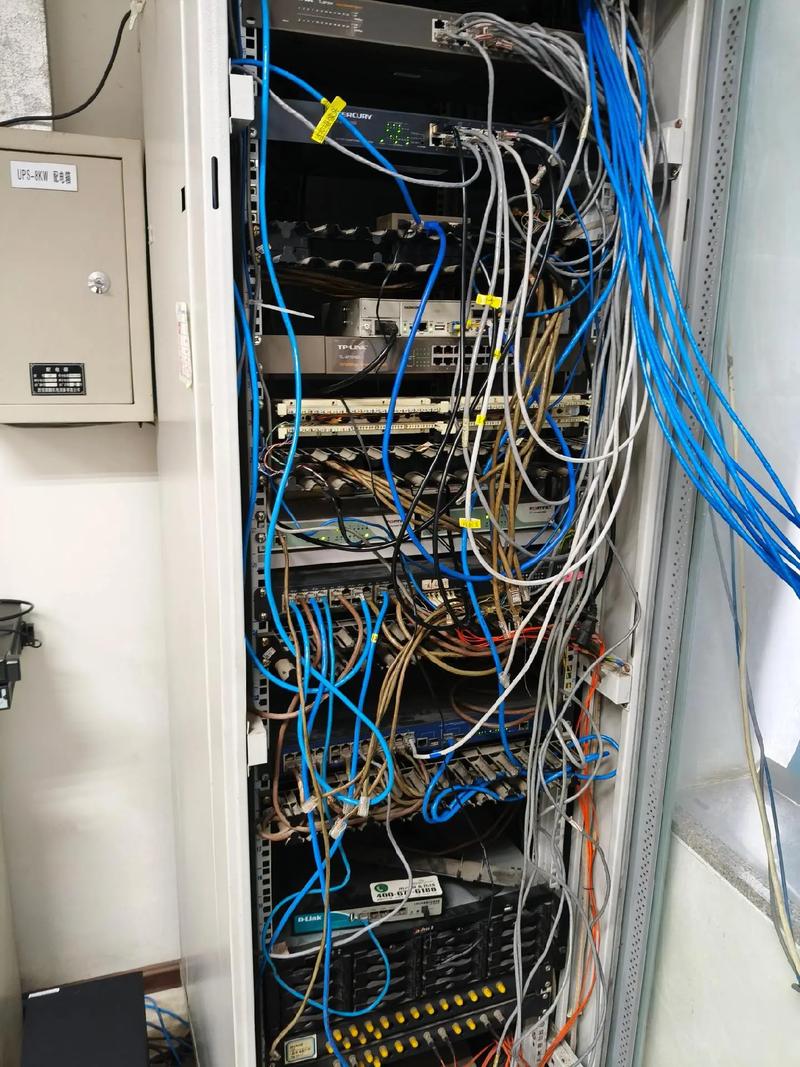

混乱的工厂机柜网线连接工业以太网设备
混乱的工厂机柜网线连接工业以太网设备

协议之争:不是谁好谁坏,是“谁家生态绑架了你”

协议之争:不是谁好谁坏,是“谁家生态绑架了你”
协议之争:不是谁好谁坏,是“谁家生态绑架了你”

先说说这三巨头。PROFINET,西门子的亲儿子,在过程自动化和离散制造里根深蒂固。如果你全厂西门子PLC,那没得选,上就是了。但它的实时版本(IRT)需要专用芯片,贵,而且有时候那配置软件,真的能让你抓狂到想砸电脑——点开某个选项,你永远不知道它藏在哪一级菜单里。EtherNet/IP,罗克韦尔主推,北美用的多,基于标准TCP/IP,理论上开放,但实际你用个第三方设备去连他们的PLC,哈哈,那EtherNet/IP的“开放”能让你怀疑人生,各种隐性不兼容。

而EtherCAT,倍福的,纯属另一个极端:数据处理“on the fly”,节点延迟低得令人发指,特别适合高速运动控制。但它的网络拓扑几乎只能是线型,你中间断个节点,后面全瘫,维护的时候心都在颤。而且EtherCAT主站授权费也不便宜,小公司掂量着办。

💡记住这点:选协议,实际上是在选一个供应商的生态圈。你选了EtherNet/IP,基本就和罗克韦尔的EtherNet/IP组态工具捆绑了;你选PROFINET,那就离不开TIA Portal。所谓的“开放”,都在各自的围墙里。

问:既然都鼓吹开放,为什么我用PROFINET的IO模块想直接接EtherCAT主站,结果根本动不了?

答:因为真正的互通从来不是即插即用的。这些协议虽然都跑在以太网物理层上,但应用层协议、实时调度机制完全不同。你指望它们像你家Wi-Fi路由器一样随便连?天真了。要实现互通,必须通过网关或者CPU上跑协议栈转换,成本增加不说,实时性也打折。⚠️更坑的是,有些厂家号称支持多种协议,但其实内部就是一块FPGA硬切换,稳不稳两说,出问题排查都无从下手。

布线与接地:最容易翻车的环节

协议选定了,就万事大吉?错!我见过最惨烈的现场:一个冲压车间,因为网线走桥架没做金属隔离,旁边变频器一启动,EtherCAT从站直接掉线,那台3000吨压机当时就闷在那里,那声音——终身难忘。所以啊,工业环境下的网线,屏蔽层接地必须单端,别浪漫地搞双端接地,地环路电流能直接烧你PHY芯片。

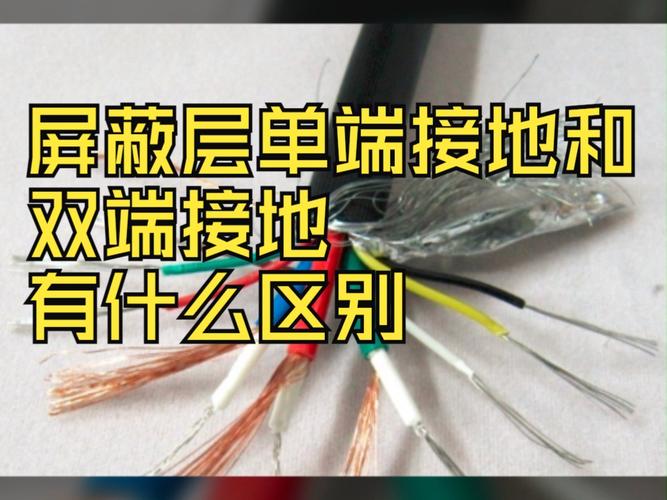

工业以太网屏蔽网线单端接地施工细节
工业以太网屏蔽网线单端接地施工细节

还有交换机。工业交换机贵吧?但它不像商业交换机那样随便堵点流量就挂。可你要是图省钱,拿个家用路由器接上,然后车间有电焊机作业……得了,数据风暴分分钟让你体验什么叫“工业以太网灾难”。另外,环网配置(像MRP、HSR)一定要提前规划,别等断缆了才想起来没有冗余,停工损失的银子够你买一车交换机。

问:无线工业以太网(比如WLAN,或者5G URLLC)到底能不能用在实时控制上?

答:现阶段,你要是把生命寄托在无线实时控制上,那胆子够大的!✅对于非核心的AGV调度、远程监控、数据采集,没问题。但对于1ms以下周期、要命的安全回路,拉倒吧。5G的时延再低,也扛不住信号波动,工业现场金属反射造成的多径效应够你喝一壶的。所以,谨慎拥抱,别被厂商PPT忽悠了。

最新风向:TSN与单对以太网

最新风向:TSN与单对以太网
最新风向:TSN与单对以太网

这两年到处在吹TSN(时间敏感网络),说要统一工业通信。我听多了,耳朵起茧。不过这次,倒是真看到了点东西——至少IEEE 802.1Qbv队列调度能让不同优先级流量错峰出行,理论上PROFINET over TSN可以实现真正的融合。但是!设备贵得离谱,一台上万,而且调试复杂度不是一般工程师能搞定的。小批量试点可以,全面铺开?再等个三五年。

单对以太网(SPE)倒是挺有意思,两根线既传数据又供电,直接干掉现场总线。但问题是,现在支持SPE的传感器简直凤毛麟角,除非你是厂家,愿意自己搞全套,否则就是累死人。不过话说回来,在长距离布线场景,比如矿井、长输管道,它确实香。

工业以太网这玩意,一直在进化,可坑也从来没少过。每次新技术出来,都得经历一轮“理想丰满—现实打脸—妥协稳定”的过程。所以啊,别信那些“一劳永逸”的鬼话,自己多去现场,多被现实折磨几次,自然就懂了。
