Profibus与Profinet:工业通信的旧爱新欢,怎么选?

前几天去车间,看到一台老机床还在跑Profibus-DP。黄绿双绞线,九针D-sub接头——说起来,这画面太熟悉。十几年了,它还在转。不是不能用了,对吧?可维护成本是真的高。每次出点毛病,我得翻出老笔记本,插CP5611卡,试波特率……烦。

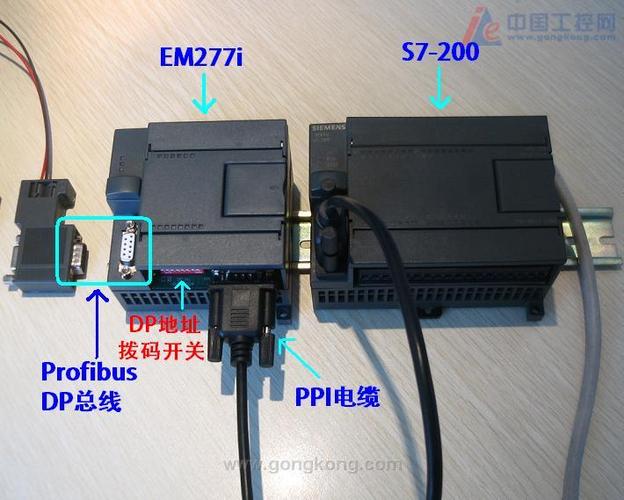

老机床Profibus-DP接口特写
老机床Profibus-DP接口特写

搞了快二十年工控,Profibus这套东西,我是又爱又恨。当年它可是功臣,统一了串行通信的乱局。现在呢?有些场合真该退休了,但很多人还在用——尤其是那些产线不能停、一改就要命的厂。

Profibus:那个年代的‘万金油’

Profibus:那个年代的‘万金油’
Profibus:那个年代的‘万金油’

记得2000年初,刚入行那会,Profibus-FMS还有人在用?后来Profibus-DP一统江湖。主站从站,令牌传递,那套机制其实不复杂。但问题是——它就是慢。最多12 Mbps,站点数也有限。有次项目里,主站轮询一圈居然卡了。

更头疼的是Profibus-PA。本质安全是不错,可M12连接器老接触不良,还得加DP/PA耦合器。说实话,每次调试都祈祷别断线,不然顺着线找故障点,那叫一个酸爽。✅终端电阻忘了打?等着波形反射吧。

不过话说回来,它稳定。真的是稳定。有些七八个站的简单设备,跑十几年不坏。但时代变了,工业4.0喊着要数据透明,Profibus那点带宽根本不够看。尤其视觉系统、大量诊断数据一来,它就喘。

Profinet来了,一下子不一样了

第一次用Profinet,是给新生产线配网。以太网线一插,拓扑自动识别——我差点感动哭。以前画PROFIBUS网络拓扑图,得一个个地址拨码,现在全不用。❗真的,这体验差距太大了。

Profinet星型拓扑与环形冗余示意图
Profinet星型拓扑与环形冗余示意图

技术上,Profinet基于标准以太网,速度100M起步,现在千兆也有了。最关键是实时性。它有RT和IRT两种模式:RT绕过了TCP/IP栈,IRT用了专用ASIC,循环时间能短到31.25微秒。同步精度?抖动小于1微秒。这对运动控制意味着什么?伺服轴同步,以前要额外编码器线,现在一根网线搞定。💡

而且功能块保留得挺好。像Profinet IO里的诊断信息,比Profibus丰富得多。机床上一个传感器断线,直接能报“第3轴回参考点开关故障”,而不是模糊的“从站丢失”。查问题快不少。

还有PROFIenergy,让设备待机节能。现在ESG概念火,这功能挺讨巧。不过,我担心的是网线质量——普通办公网线可不行,得工业级屏蔽线,否则电磁干扰会搞死你。

几个你肯定会遇到的问题

几个你肯定会遇到的问题
几个你肯定会遇到的问题

问:现有Profibus设备能直接连到Profinet网络上吗?

答:当然不能。物理层协议完全不一样,一个是RS-485,一个是RJ45光纤。你需要Profinet-Profibus代理,像西门子的IE/PB Link PN IO。它能做协议转换,把下面的Profibus从站映射成Profinet设备。不过网关多了,延时增加,结构也乱。我曾在改造项目里连过5个网关,结果故障诊断时自己都绕晕。建议能换Profinet接口就直接换,虽然前期花钱,但后期省心。

问:Profinet的实时性比Profibus强吗?

答:强太多了。Profibus最快也就12M,实时靠DP的等时模式,但站点一多,循环时间就长。Profinet的IRT通过硬件调度,周期极短,抖动小。实测过,带30个伺服轴的IRT网络,循环时间1ms稳定得很。换成Profibus-DP等时,估计要3ms以上,还不一定稳。所以,高速高精的场景,别犹豫,上Profinet。

问:Profinet网络需要专用交换机吗?

答:看情况。RT可以用普通管理型交换机,但要有QoS和IGMP Snooping。IRT最好用支持PROFINET一致性等级C的交换机,比如西门子SCALANCE XC系列。不然,你可能会遇到丢包导致的报警,查起来想砸电脑。

选型建议?别光看参数

选型建议?别光看参数
选型建议?别光看参数

技术指标是一方面,实际项目里乱七八糟的限制才要命。比如,老车间电磁环境差,到处变频器。你上Profinet,就得用屏蔽网线、等电位接地,走线远离动力电缆。否则,莫名其妙掉站够你受的。

还有,人员培训。很多老电工只会接DP线,你让他打RJ45水晶头?先培训吧。或者直接买预制电缆,成本又上去了。

我曾经在一个汽车焊装线改造上死磕——旧线体是Profibus,新机器人是Profinet。方案讨论N轮,最后狠心全切Profinet,老设备换接口模块。虽然花了40万硬件费,但停线时间从每次2小时降到10分钟。老板后来算账,半年就回本。

所以,选哪个?新项目毫无疑问Profinet,不要犹豫。旧系统升级,如果Profibus网络本身稳定,设备又不支持Profinet,可以先用代理过渡,但得做好分期切换计划。别像我见过一个厂,都2024年了,还在采购带Profibus接口的新设备——这就有点跟自己过不去了。

最后提醒:不管选啥,网络规划一定要做细。拓扑、地址、诊断、冗余,这些比协议本身更关键。否则PROFIBUS和PROFINET都一样,给你颜色看。❗
