工业以太网:从协议割据到时间敏感的那些坑

说实话,这几年我跑过的工厂,没有一百也有八十。每次提到工业以太网,一线工程师的表情总是很微妙——既依赖它,又恨它。依赖是因为它确实把数据打通了,恨是因为……谁能告诉我,为什么一个车间里能跑着三四种完全不同的协议?!

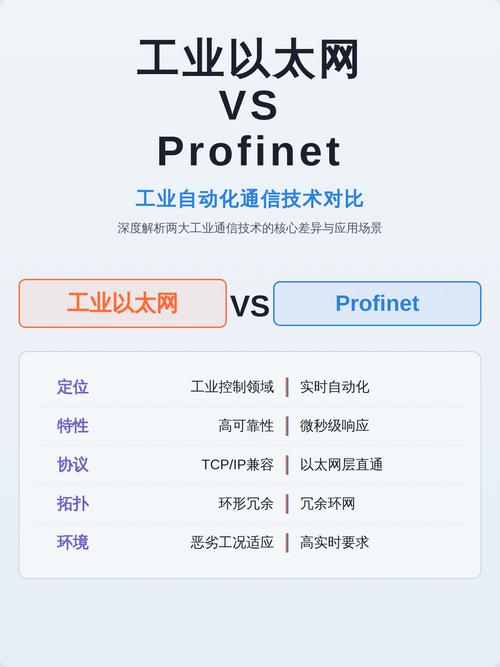

不同工业以太网协议实体对比图
不同工业以太网协议实体对比图

协议的巴尔干化:设备怎么就听不懂人话了?

这事儿得从根儿上说。工业以太网并不是单一的技术,而是一堆互相看不顺眼的协议。西门子推PROFINET,罗克韦尔抱着EtherNet/IP不撒手,贝加莱和伦茨钟情于EtherCAT,还有Sercos III、Powerlink、CC-Link IE……个个都宣称自己最适合确定性通信。结果呢?用户被绑架了。你买了A家的PLC,最好配套A家的驱动器,否则光在通讯上就得折腾掉半条命。我经手的一个项目,为了让一台ABB机器人跟西门子S7-1500好好聊天,光电口转接就用了三个。那一刻我真想砸了调试面板——这哪里是工业4.0,简直是接线端子地狱。

不过话说回来,这些协议在实时性上确实有硬功夫。PROFINET的IRT能做到微秒级同步,EtherCAT用“飞读飞写”帧处理简直像在搞魔法。可落地的时候,工业以太网交换机选型一旦出错,延迟抖动直接上天。我见过最离谱的案例:某知名汽车配件厂,用了非网管交换机跑PROFINET,结果每周五下午三点准时丢包——最后发现是隔壁焊接机器人电磁干扰通过线缆耦合进去了。所以说,部署工业以太网,绝不仅是软件配置,物理层那点事儿往往要命。

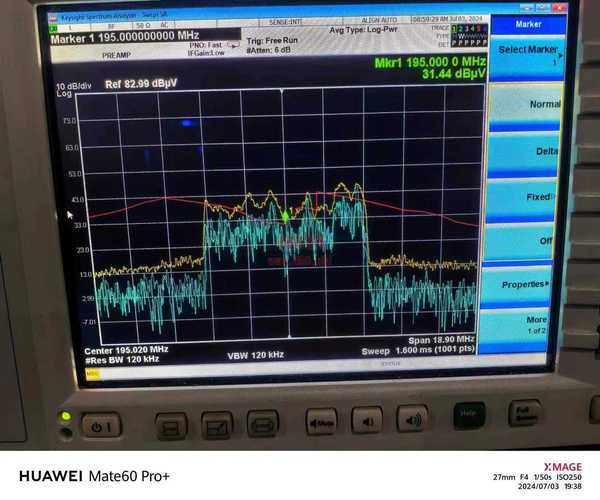

工业以太网现场电磁干扰测试图
工业以太网现场电磁干扰测试图

问:这些协议之间有没有可能统一?

答:短期内别抱幻想。虽说OPC UA over TSN被捧得神乎其神,但它解决的是垂直集成和互操作性,不是替代实时总线。EtherCAT和PROFINET那种纳秒级同步,OPC UA目前还差得远。厂家不肯放弃自己的协议生态,因为那是锁住客户的铁链。TSN或许能让大家在一个交换机下共存,但物理层、应用层还是各说各话。所以,与其等“天下大同”,不如老老实实学好几门“方言”。

TSN是万能药吗?——我在包装产线踩过的坑

TSN是万能药吗?——我在包装产线踩过的坑
TSN是万能药吗?——我在包装产线踩过的坑

聊到时间敏感网络(TSN,IEEE 802.1),很多人眼睛发亮。低延迟、低抖动、带宽预留,听起来确实漂亮。可现实呢?去年我参与一条高速包装线的改造,打算用TSN融合视觉、伺服和控制器。结果光是时钟同步的Grandmaster选型就吵了两周。IEEE 802.1AS哪家芯片支持得好?交换机到底是AVB风格还是全TSN?到最后,核心运动控制还是老老实实走了EtherCAT,TSN只用来传非实时数据……这就是现状:TSN还没准备好独挑大梁。

但我也要说,TSN在视频流和IoT数据汇聚上真的香。比如某食品厂用博通方案的TSN交换机,把50路摄像头数据和控制指令混传,省了30%的布线成本。关键在于你得清楚自己的确定性需求究竟在哪一级。运动控制器要求<100μs抖动,TSN纯软件实现根本做不到,必须硬件打标;可要是只是温度传感器的周期性数据,TSN绰绰有余。工程师最怕的就是被厂商PPT洗脑,以为一个技术能包治百病——这世界上哪有那么好的事❗

问:传统现场总线过渡到工业以太网,最容易忽视什么?

答:线缆和连接器。多少项目栽在IP20的RJ45上!机床切削液喷溅、振动松脱、电磁噪声……这些物理恶况,消费级以太网连接器根本扛不住。必须用M12/M8工业连接器,带屏蔽和IP67等级。还有一个坑:接地。以太网是双端接地还是单端接地?屏蔽层两端接大地形成环路,工频干扰反而更大。我一般建议看看实际环境,结合VFD的漏电流路径再做决定。另外,存量的现场总线设备,用代理服务器(如Anybus)映射到工业以太网,往往比全盘替换更经济。千万别轻易听信“整体升级方案”,那通常是销售的话术。

线缆、连接器和一个老工程师的暴脾气

既然说到物理层,我不如再多骂两句。前些天去一家锂电池厂,发现他们的工程师用CAT5e网线跑千兆,线长超过80米,还拐了三个直角弯。那丢包率简直感人。工业环境必须用超五类屏蔽线(SF/FTP),弯曲半径不能小于4倍线径,强弱电不允许并行走线……这些规范不是写出来看的!有的集成商为了省钱,用普通RJ45水晶头,不压接屏蔽壳,结果机器一开,通信时断时续。找到故障花了整整两天。我当时真想在他们控制柜上贴张纸条:“工业以太网布线不是拧螺丝”——你尊重它,它才尊重你的生产节拍。

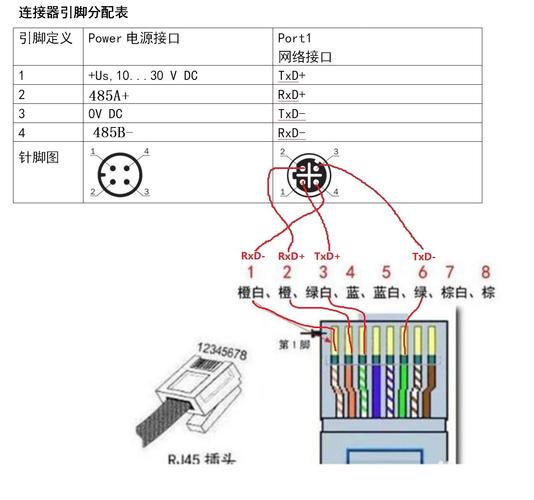

工业以太网M12连接器安装规范图
工业以太网M12连接器安装规范图

还有个被严重低估的角色:PoE供电。现在工业相机、RFID读写器、边缘网关很多支持PoE,可工业交换机PoE budget一旦不够,设备会随机重启。我见过最惨痛的一次,AGV激光导航的PoE交换机因为发热降功率,导致三台AGV半路趴窝,整个车间物流瘫痪。所以选型时,务必留足30%的供电余量,还要考虑高温降额。这些小细节,书里不会写,培训课不讲,全靠血泪经验。

最后说点什么呢?工业以太网发展到今天,协议依然七国八制,技术组合眼花缭乱,但它终究是把自动化、信息化啃进了同一根线里。每次调通一个复杂的网络,看着示波器上整齐的波形,我还是会傻笑一下——这大概就是这个行业不堪折磨却又让人上瘾的地方吧。

别信什么“一步到位”的鬼话。选协议看应用、布线当艺术品、TSN循序渐进……剩下的人品,就交给老天。
