逆向工程:工业制造的“逆向思维”与破局之道

那台进口的精密减速机在拆解台上铺开,像一具等待解剖的机械兽。我拿着游标卡尺的手有点抖——不是紧张,是激动。这东西厂家早就停产了,可整条产线就指着它转,换新设备要三个月,每天损失六位数。怎么办?逆向工程呗。

说实话,第一次干这事儿,心里真没底。从实物反推设计,不是简单的抄数。你摸着那些精密的弧面,根本猜不透原厂工程师当初为什么选择了这个曲率,而不是那个。但没办法,硬着头皮上。三维扫描、点云处理、曲面重构……一套组合拳下来,机器终于在第三天重新转了起来。那种感觉,像从废墟里捡回了命根子。

——可是,真的每次都这么顺利吗?当然不是。💡这行当里踩过的坑,比减速机里的齿轮还多。

三维扫描:看得见摸得着,但数据可能是“脏”的

别以为拿台蓝光扫描仪往那一扫就万事大吉了。现实总在打脸。零件表面的油污、反光面、还有那些深不见底的细小沟槽,会让扫描数据出现所谓的“黑洞”。你盯着屏幕上那片缺失的曲面,就像看一张被撕掉的图纸。气人。

还有,扫描精度这东西,宣传册上写的跟实际环境是两码事。车间里震动、温度变化,都会让数据漂移。我们吃过亏,一个变速箱壳体扫描,因为车间刚好有叉车经过,结果点云整体偏移了0.2毫米。0.2毫米!对于装配来说就是悲剧。所以现在,现场扫描必须架隔振平台,同时贴参考点做刚性约束——这些细活,没人会写在教科书里。

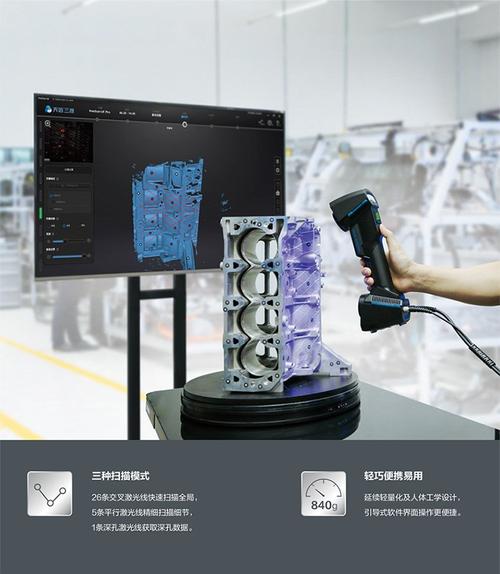

工业级手持激光扫描仪逆向扫描齿轮箱壳体
工业级手持激光扫描仪逆向扫描齿轮箱壳体

问:如果零件表面锈蚀严重,或者本身就是个磨损件,扫描出来的数据还能用吗?

答:能,但得靠经验“补形”。磨损区域要依据未磨损区的延伸趋势,结合配合关系反推原始尺寸。这就像法医重建容貌——你得懂解剖,还得懂设计意图。有时候,我们甚至要用到橡胶泥压模,再扫描模具来还原棱角。没错,听起来土,但管用!

从点云到模型:不是一键生成,是无数个深夜的再设计

软件自动拟合的曲面往往惨不忍睹。它不懂公差配合,不懂应力流线,甚至会把一个倒角处理成奇怪的二次曲面——你看着那个彩色偏差图,红一片蓝一片,心头火起。真正有用的模型,必须人工重构。 你得先判断哪些是设计基准面,哪些是功能面,哪些只是为了偷轻。

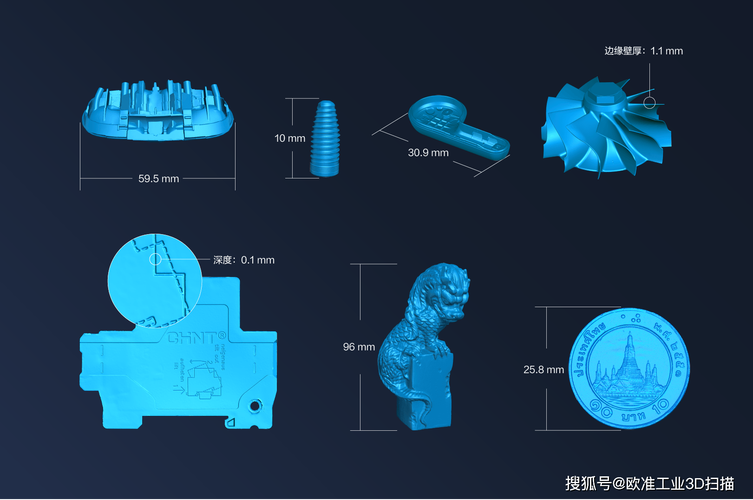

逆向工程软件中汽车钣金件点云与CAD数模偏差对比
逆向工程软件中汽车钣金件点云与CAD数模偏差对比

我见过一个案例,一个叶轮,扫描后软件给出漂亮的参数化模型,结果装上后振动超标。后来才发现,软件把叶片根部圆角自动平滑了,改变了固有频率。最后老老实实一段段曲面重新做,控制节点权值,才解决。这个行业没有魔法按钮。

问:逆向出来的模型,能直接拿去3D打印或者CNC加工吗?

答:想得美。逆向模型必须经过“正向化”处理。意思是按实际加工工艺来调尺寸公差,设置拔模斜度、标注粗糙度。打印还好,CNC的话,如果没考虑刀具半径补偿,铣出来的东西一定废。另外,材料反求更难。你不光要仿形,还得仿质。光谱仪打一下成分,简单;但热处理状态、表面硬化层深度,这些不切样做金相,根本不知道。而这往往就是原厂耐用性的秘密。

法律红线:走在剃刀边缘的“学习”

聊这个就不好玩了。但不得不聊。逆向工程本身不违法,可你怎么用,就难说了。如果原产品有专利,你拆解测绘,然后照搬结构去卖,那妥妥侵权。但如果是为了兼容、维修、或者分析失效原因,在合理使用范畴内,一般站得住脚。尤其在欧盟,有专门的“维修权”立法。可是,中美贸易摩擦之后,很多技术出口管制更严,你逆向某些受限物项,就算在国内用,也可能踩雷。

我们通常的做法是,只针对停产的、无替代的维修件进行逆向,而且保留所有研发记录,证明这是不得已的“抢救”,而非恶意抄袭。这些文件堆起来比零件还重。唉,技术人还得懂法律,不然怎么死的都不知道。

其实回头看看,逆向工程就像一场与原始设计师的无声对话。你摸着他留下的线条,猜他当年的约束条件,甚至能体会到他某个地方的妥协或者得意。这是一种带着敬畏的“盗火”。我们用它让老设备重获新生,但也得克制,守住创新的底线。毕竟,总抄作业,永远成不了出题人。不是吗?
