锻造工艺的现代突围：从师傅手感到底层代码

聊聊锻造，这个古老的工艺。说实话，很多人印象还停留在打铁铺——烧红的铁，大锤抡下去，火花四溅。但现在的锻造… 完全不是那回事了。你摸到的汽车曲轴、航空发动机叶片，那些金属的纤维流线，是“打”出来的。没错，锻造至今仍是让金属获得极致性能的唯一途径。不过，现代的锻造车间，更像是一个精密的手术室。温度控制到一度不差，变形量计算到微米级，甚至，人工智能开始介入。这让我挺感慨的，手艺人的“火候”正在被代码重新定义。我曾在一个工厂看到全自动的螺旋压力机，几千吨的力量，安静得像台缝纫机。震惊！原来重型装备可以这么优雅。但话说回来，要理解这一切，还得从热锻这个基本功谈起。

热锻：不只是“烧红了打”那么简单

热锻，核心是温度窗口。钛合金、高温合金，这些难啃的骨头，可锻区间窄得吓人。比如某种航空钛合金，950℃到1000℃，就50度的空间。低了裂，高了过热报废。以前，老师傅一看火色就知道能不能锻，现在呢？红外测温加闭环反馈，精确到±5℃。可别说，有些老师傅还是不服，觉得这都是花架子。但事实是，废品率能到30%——这是真金白银的教训。🤦 而且，模具设计也变了。过去的试错，现在是仿真先行。不过，仿真不是万能的，润滑剂的摩擦系数，现场稍微一波动，结果就不一样。所以实时监测才关键。

冷锻与温锻：精度之战

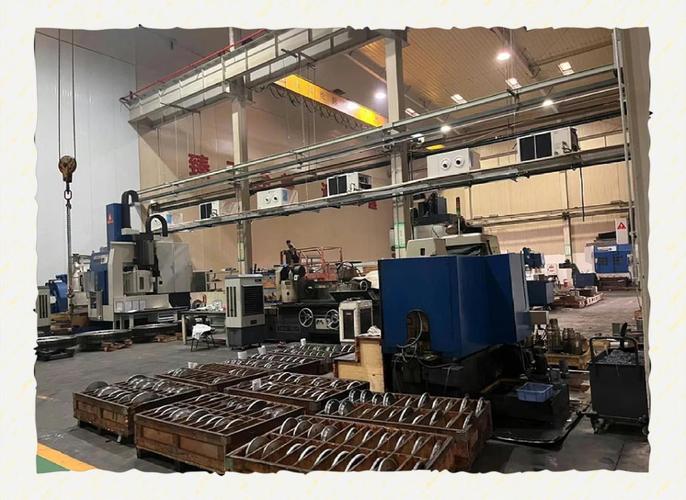

冷锻是个狠角色。✅精度高，✅强度好，✅省料。但模具寿命一直是心头大患。你想想，常温下让金属流动，模具承受高达2000MPa的压力，崩个角，整批活就废了。现在用粉末冶金高速钢，再镀上DLC或TiAlN涂层，寿命也就在几万件。国产模具钢的差距让人头疼，有些厂还在用老牌号，寿命直接腰斩。这不是卡脖子是什么？ 问：冷锻和机加工比，优势到底在哪？
答：一句话，纤维连续。机加工切断金属流线，冷锻让它更密实。而且日产万件时，冷锻快得多。一个变速箱齿轮，冷锻直接成型齿部，比滚齿省30%成本。但冷锻不是万能的，复杂内腔还得靠机加工。所以现在流行温锻+冷精整，好处全占了。

温锻呢，把坯料加热到再结晶温度以下，比热锻精度高，比冷锻力量小。尤其适合中碳钢的零件，比如等速万向节的内星轮。我见过德国人的线，控温±10℃，送料节奏像跳舞，整个车间几乎没人。

💡 智能锻造：数据驱动的铁砧

锻造的数字化，可不是加几个传感器那么简单。现在，热锻产线上的实时数据流——力、位移、温度、模具状态——全部汇入数字孪生模型。这个模型能预测下一秒可能出现的缺陷，然后主动调整压力或者温度。有点像钢铁的自动驾驶。🔄 问：仿真真的能替代老师傅经验吗？
答：不能完全替代，但能减少70%的试错。尤其在复杂形状，比如双离合器变速箱的轮毂，流线难控制。仿真加上AI优化，迭代出意想不到的坯料形状。但最终还是要师傅在边上看着，听声音，看飞边，那种直觉，暂时还学不来。我亲眼见过一个老锻工，敲一榔头听个响，就知道里面有没有暗裂。这种本领，是二十年的功力。还有更前沿的。宁波一家汽配厂去年上了工艺自适应系统，液压机根据每件坯料的微小差异瞬时调整速度曲线。废品率从1.2%降到0.3%。这背后是成千上万次锻造的数据喂出来的模型。❗仿真软件比如Simufact.forming或Forge NxT，现在的版本甚至能结合微观组织演化，预测晶粒度。这意味你还没切试棒，就已经知道强度了。 问：如何确保锻件内部没有裂纹？
答：超声波探伤是标配，重要件还做X光或工业CT。现代锻造产线已经在线集成相控阵检测，不合格自动踢出。但要注意缺陷的“伪报”，算法优化还在路上。有时信号边界模糊，把好件判成废品，肉疼。所以现在一些厂搞AI辅助判读，学习老师傅的眼睛。锻造工艺，这个最硬核的制造环节，正在变得柔软。它吸收着数据，变得可计算。但我还是喜欢站在加热炉旁边，感受那种热浪。那种工业的质感，永远不会消失。
