冲压工艺：从模具开裂那点破事，聊到精密冲压的门道

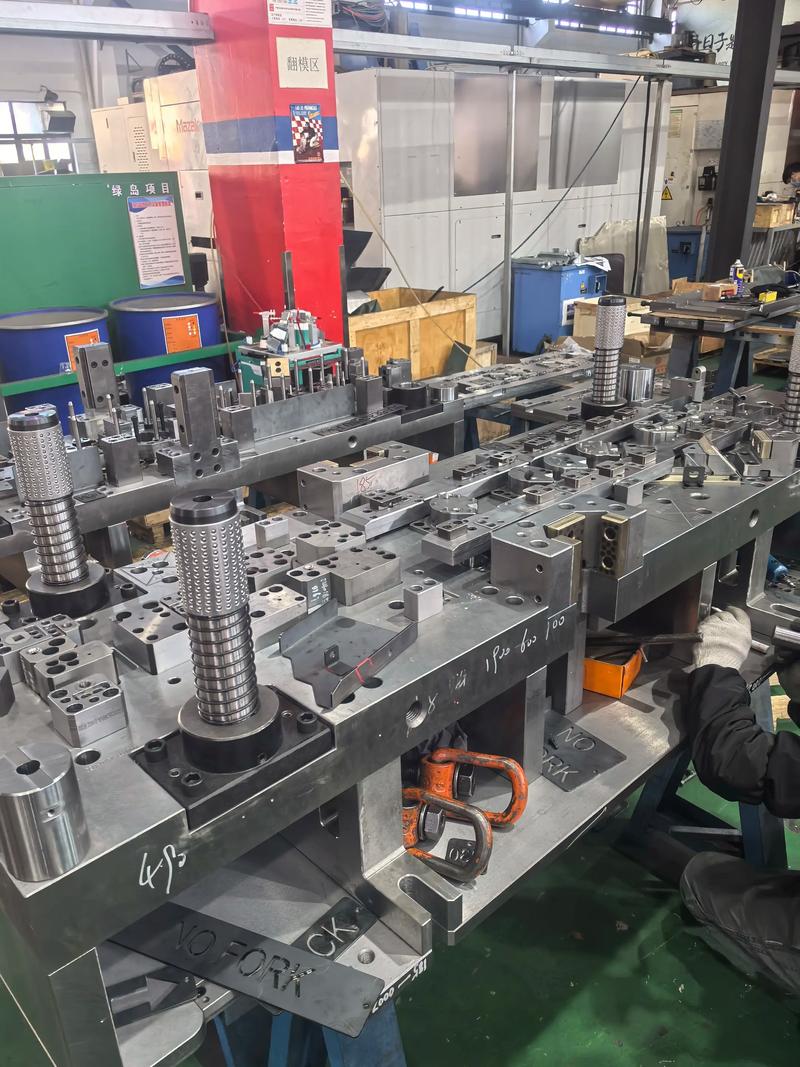

上个月，车间里那套连续模又崩了。崩得挺突然——半夜三点，操作工一个电话把我震醒，说冲头断了，废品堆了半筐。说实话，那一刻真想骂人。模具寿命问题，搞冲压的谁没遇到过？但每次出状况，还是让人火大。冲压工艺这活儿，说简单也简单，钢板进去，零件出来；说复杂，它能让你怀疑人生。

模具——冲压的灵魂，也是个无底洞。一套模具几十万，保养不好，说废就废。我们厂曾经试过一种新涂层，宣传得天花乱坠，结果冲了不到两万次，拉毛严重得没法看。销售还嘴硬，说我们润滑没跟上。呵，润滑？❗ 冲压油我们从来不敢省，但有些模具钢基体不行，你喝油都没用。所以选材真的是第一关。

模具寿命怎么破？老法师的经验之谈

很多人以为模具寿命就是冲压工艺参数调一调的事。天真了。它是个系统问题：冲压材料的硬度公差、模具间隙合不合理、冲压速度是否匹配、甚至脱模斜度差一丁点儿，都影响巨大。特别是现在汽车板大量用高强度钢，模具吃的力大，磨损呈指数上升。怎么办？

问：模具老崩刃，除了换材料，还能救吗？
答：能救。关键是修正工艺细节。比如把冲裁间隙从10%料厚调到12%，听起来就0.02毫米的事，崩刃率能降一半。另外，试试改变冲头入模深度，浅点儿，刃口负荷小。还有，别老想着修磨，该换就换，省小钱坏大事。

不过话说回来，现在有些国产模具钢真的长进了。去年我们试了东北特钢的一款，冲铝件，稳稳40万次，没大修。比进口的便宜一半，真香！✅ 不过一致性还是不如进口，批次间波动让人头疼。

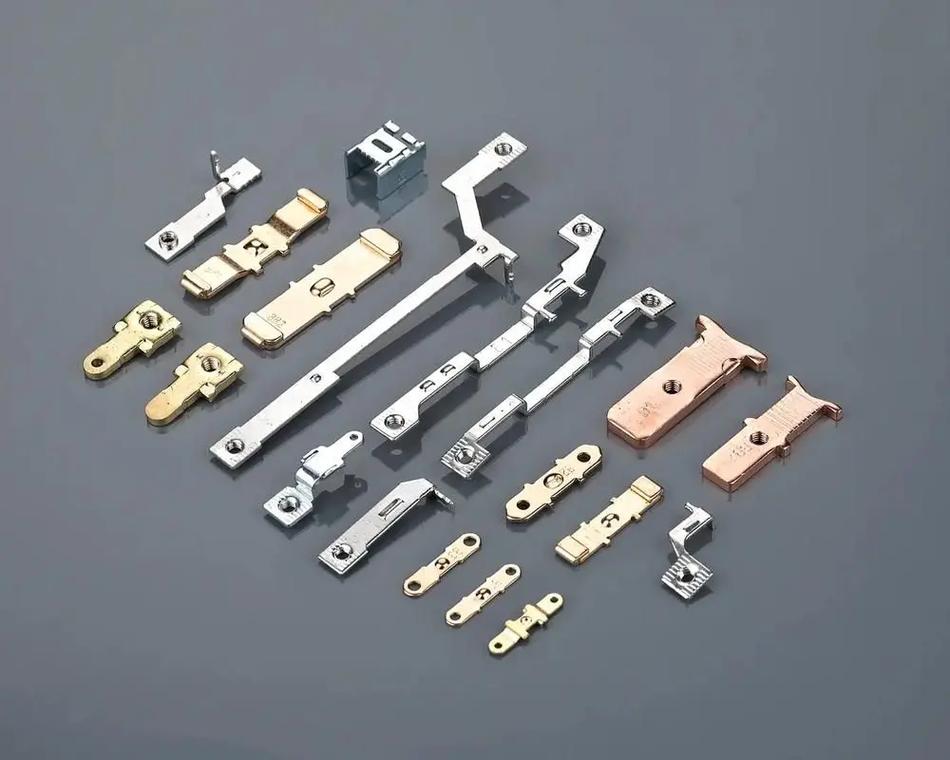

精密冲压：差一微米就是废品

普通冲压出个毛刺，去去还能用；精密冲压就不一样了——手机里的弹片、连接器端子，毛刺超过0.03毫米，直接报废。这行当吃设备、吃经验。高速冲床精度得稳在微米级，模具导向件用滚珠导柱都是标配，甚至要加内导柱。车间恒温？有的厂真这么干。一股子奢侈味儿。

问：精密冲压和普通冲压到底差哪儿了？
答：核心在间隙控制。普通冲裁间隙一般料厚的5%~10%，精密冲压能压到1%~2%，甚至采用负间隙冲裁。还有精冲工艺，用齿圈压板、反顶力，断面全光亮带，垂直度能到0.005毫米以内。当然，精冲机本身就得三百多万，门槛不低。

另外，精密冲压模具的设计也更讲究。用有限元分析优化应力，加微小R角避免应力集中，刃口采用超硬材料，比如硬质合金或陶瓷。我见过日本一套模具，冲速1200次/分，连续生产三天不修磨，服气！💡

自动化与智能化的坑与红利

现在都在喊工业4.0，冲压自动化确实能省人，但也不是买条机械手就完事。我们厂添了套三次元机械手，调试就花了三个月。节拍不匹配、吸盘抓料不稳、模具干涉……一堆破事。不过跑顺之后，效率涨了40%，夜班还减了两个人，老板脸上笑出褶子。所以说，自动化是趋势，但配套的模具设计得跟上，快换系统、标准化模座，少一个都不行。

传感器监测也在铺开。冲压模具里埋应力片、温度探头，配合边缘计算，实时看冲裁力曲线。一有异常波形，直接停机报警。避免了大事故。但数据太多也烦，误报几次，操作工直接把线拔了——这就是现实。智能化要真想落地，还得人性化。

还有个趋势：热冲压成形，做超高强钢的。钢板加热到900多度，在模具里冲压并淬火，强度能到1500MPa。轻量化全靠它。但工艺控制极严，冷却水道设计不好，零件就软硬不均。我们折腾了半年才稳定。不容易啊。

写到这，想起一客户非要我们把普通冲压的价压到精密冲压的水平。怎么可能！量少又高要求，模具摊销都不够。最后没接，爱谁谁。做冲压这行，真别跟物理规律较劲，对吧？

冲压工艺天天在变，但核心的东西没跑：材料、模具、工艺、设备。这四样玩转了，你就是大佬。玩不转，就等着半夜接电话吧。
