确定性网络,工业自动化绕不开的一道坎

说实话,第一次在产线上听到“确定性网络”这个词的时候,我心里是犯嘀咕的——这不就是实时以太网的变种吗?有什么好吹的。但是,当一台AGV在微秒级延迟下准确停靠,当百台机器人同步动作像阅兵一样齐整时……我才意识到自己错得离谱。 工业通讯搞了几十年,从现场总线到工业以太网,速度是快了,但“非确定性”这个幽灵始终没散。TCP/IP那一套,发个数据包还得看网络堵不堵,重传?等吧。这在控制伺服电机的时候,简直是灾难。你想啊,一个运动控制指令晚到几毫秒,工件可能就废了。那场景,车间主任的脸能绿得发光。 所以,确定性网络(Deterministic Networking, DetNet) 本质上是要给数据流提供“铁定”的服务质量——带宽、时延、抖动、丢包率,全都给你框死。不是尽力而为,是必须做到。这概念其实在音视频领域早有了,但搬到工业现场,挑战不是一个数量级。

1. 到底什么是确定性?不是快,是稳

很多人上来就问:延迟能到多低?微秒还是纳秒?其实方向偏了。稳定性才是王道。就像你开车,偶尔飙到200码没用,你得保证每次过那个路口的时间偏差不超过±5秒。工业控制同理。 这里得提一下TSN(时间敏感网络),它是实现二层确定性网络的核心技术族。别被那些复杂的协议吓到——什么802.1AS时钟同步、802.1Qbv流量调度——说白了就是给网络来了个“交通管制”。所有设备先对表(时钟同步),然后给你划分车道(VLAN+优先级),红绿灯严格控制(门控调度),这样关键数据帧就能踩着点过,不争不抢。 当然,TSN只是工具。更上层还有DetNet架构,试图在IP层也搞确定性,那野心就更大了——想要跨园区、跨广域网实现端到端的确定行为。这玩意儿要是成了,分布式工厂、远程手术都得炸裂。不过现阶段,咱们工业圈子更多还是聚焦在局域网内的TSN落地。
工业TSN交换机产线测试场景
工业TSN交换机产线测试场景
我记得去年参观一家汽车焊装车间,40多台库卡机器人同时焊接,火花四溅。背后的网络就是基于TSN的Profinet,主控制器和每个关节的伺服驱动器之间,通过时间同步和预定调度,把通信周期压缩到了31.25微秒。对,你没看错,微秒级。那一刻我突然明白了,什么叫做“精密”。

2. 那些看上去很美的坑

2. 那些看上去很美的坑
2. 那些看上去很美的坑
理想丰满,现实骨感。部署确定性网络,不是买几个支持TSN的交换机就完事了。💡 几个痛点,大家心里得有数: – 设备兼容性:你家的PLC支持TSN吗?伺服驱动器呢?相机?传感器?这事儿需要端到端的芯片级支持。目前还有不少设备厂商在观望,或者只支持部分特性。我遇到过最离谱的情况是,交换机支持802.1AS,但终端设备的时间戳精度太差,导致同步抖动反而比普通网络还大……简直反向优化。 – 配置复杂度:传统工业网络工程师可能对VLAN、QoS还熟悉,但遇到门控调度表(Gate Control List)就犯晕了。这玩意儿需要精确计算每个数据流的周期、长度、偏移量,排错的时候想死的心都有。工具还没跟上,很多靠Excel加命令行。😵 – 成本:高端TSN交换机,目前价格还没到亲民的程度。不过比起整套系统的止步不前,这点钱又算什么呢? 问:我的工厂里已经有EtherCAT/PROFINET IRT了,为什么还要搞TSN确定性网络? 答:这个问题问到点子上了。传统的工业实时以太网协议,比如EtherCAT,是基于“集帧”(Summation Frame)和严格的主从模式,性能很棒,但封闭——你得用它一整套生态。TSN作为底层开放标准,可以让不同协议(甚至包括OPC UA、普通TCP/IP)共享同一张网络,还能保证关键流量的确定性。这就是所谓的融合网络。想象一下,你的机器视觉、运动控制、办公数据、预测性维护数据都跑在一根线上,互不干扰……运维做梦都能笑醒。 问:都说5G也能做确定性网络,是不是和有线TSN是竞争关系? 答:不是竞争,是互补。5G URLLC(超可靠低时延通信)场景确实能提供无线侧的确定性,比如在移动AGV、旋转设备、或者布线困难的场景。但到了核心骨干,还得靠有线TSN把确定性串起来。现在很多方案是“TSN over 5G”或者“5G+TSN互通”,让端到端的确定性跨越无线和有线。我看过华为和西门子的联合测试,效果确实可以,只是还没大规模铺开。技术嘛,总得有个成熟过程。

3. 真香案例:那些吃螃蟹的工厂

别以为这都是概念。辽宁一家精密机床厂,去年把核心产线的网络改成了基于CC-Link IE TSN的方案。以前因为网络抖动导致的工件同心度不良率有1.2%,改造后直接降到0.2%以下。数据说明一切。❗ 还有深圳的3C电子代工厂,用确定性网络实现了“软件定义产线”,换线时间从原来的3小时压缩到15分钟——因为不需要重新布线,网络配置一键下发。这省下的钱,够买好几条产线了。 但是,也并非一帆风顺。有个伙伴跟我吐槽,他们上了TSN后,发现摄像头图像偶尔出现花条。查了三天,居然是因为某一个交换机的时钟模块有缺陷,导致周期性漂移。这种捉虫过程,没点毅力真扛不住。所以啊,上马之前,充分的测试和POC(概念验证)太重要了。

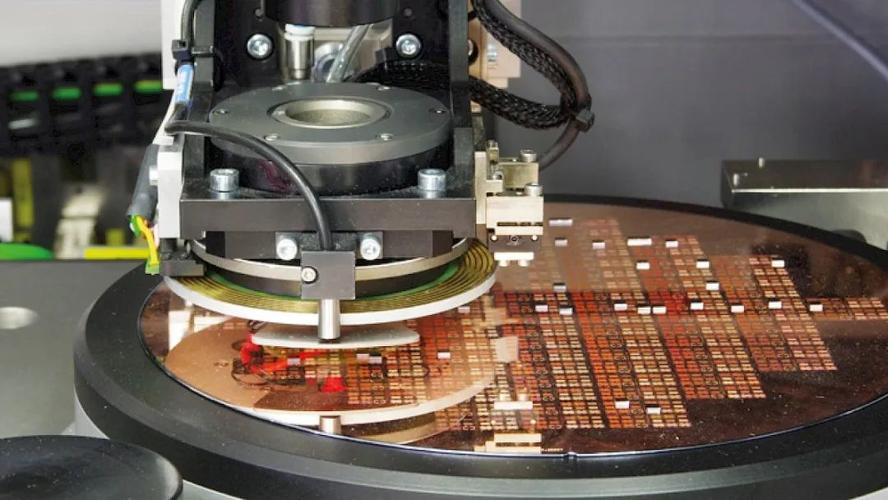

确定性网络在半导体封装设备中的应用
确定性网络在半导体封装设备中的应用
说实话,未来确定性网络的形态,我认为会是多层协同:从端到端的DetNet IP网,到局部的TSN有线,再到现场的5G/6G无线确定性,甚至和卫星网络结合。尤其在远程运维、云化PLC这些场景,确定性网络几乎是唯一的解。你想想,一个工程师在美国操作德国的机械臂,200毫秒固定延迟,真实手感反馈——这就是远端临场感,没确定性网络能行? 但不要指望一步到位。饭要一口口吃。对于大多数制造企业,现阶段最务实的做法是:新项目直接上支持TSN的设备,老产线逐步改造边缘节点,先从最需要确定性的地方(如运动控制、安全功能)入手。别看广告,看疗效。✅ 最后,一定得留个心眼:确定性网络不是银弹。它解决的是通信问题,但系统整体的确定性还取决于计算、软件、调度等等。只不过,网络作为神经系统,把这个短板补上之后,我们才能真正谈什么工业4.0、智能制造。不然都是在沙子上盖楼。 写到这里,想起一位老工程师的话:以前是机器等人,现在是网络催机器。这时代,真的变了。
