电火花加工(EDM):那台在油里放火的机床,凭什么是精密制造的底牌?

十年前我第一次见到电火花机,说实话,挺失望的。没有飞旋的刀具,没有铁屑飞溅的暴力美学,就一根细铜公在煤油里上上下下,像缝纫机一样无聊。我当时心想,这玩意儿能干掉淬火钢?结果——它真的能。而且干得比谁都漂亮。后来我发现,几乎所有复杂模具的最后一口气,都是它给的。

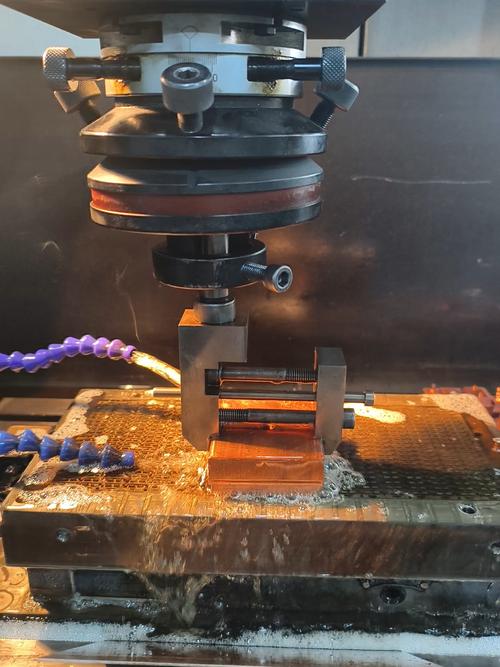

电火花加工机床放电瞬间特写
电火花加工机床放电瞬间特写

接触不上的刀:放电间隙才是加工区

接触不上的刀:放电间隙才是加工区
接触不上的刀:放电间隙才是加工区

传统切削靠的是比工件更硬的刀具去挤压、剪切。EDM完全不碰。它靠脉冲电弧,在电极和工件之间那个微米级的缝隙里,瞬间点燃几千度的高温,一点一点把材料熔掉、气化掉。所以,材料的硬度对EDM毫无意义。你硬任你硬,我放电就完事了。这一下子就解开了模具制造的死结——淬火后的型腔,硬度HRC60以上,普通刀具上去就是自杀,而EDM电极(通常用石墨或紫铜)根本不需要比工件硬。它只负责导电。

但这里有个坑。新手常犯的错:以为间隙大就安全。错!放电间隙必须稳定在0.01到0.1毫米之间,伺服系统要精得像外科医生的手。稍有波动,那电弧就变成持续短路,烧黑电极,甚至拉弧烧伤工件表面。我们厂当年崩掉一套进口模具,就是因为冲液不行,排屑不顺,二次放电直接毁了整个型面。

问:为什么有些电极材料用石墨而不用铜?
答:石墨熔点极高,消耗比铜慢,而且容易加工出复杂形状。但石墨脆,薄筋危险。紫铜导电好,镜面加工时表面粗糙度能到Ra0.1以下,但太软,细长电极会震颤。选哪个?看你要损耗率还是要表面质量。做筋位深腔,我宁愿多打几根石墨,省得补焊。

镜面火花?那不是玄学,是参数地狱

有人把EDM当粗加工开荒用,那是暴殄天物。它的真正威力在精加工,尤其是镜面火花。达到镜面效果,不是靠什么魔法,而是把放电能量压到极低,单个脉冲能量小到10的负6次方焦耳量级,放电坑几乎肉眼看不见。这时候,混粉加工技术是个好东西——在加工液里掺入硅、铝等微粉,放电分散,表面均匀性飙升。

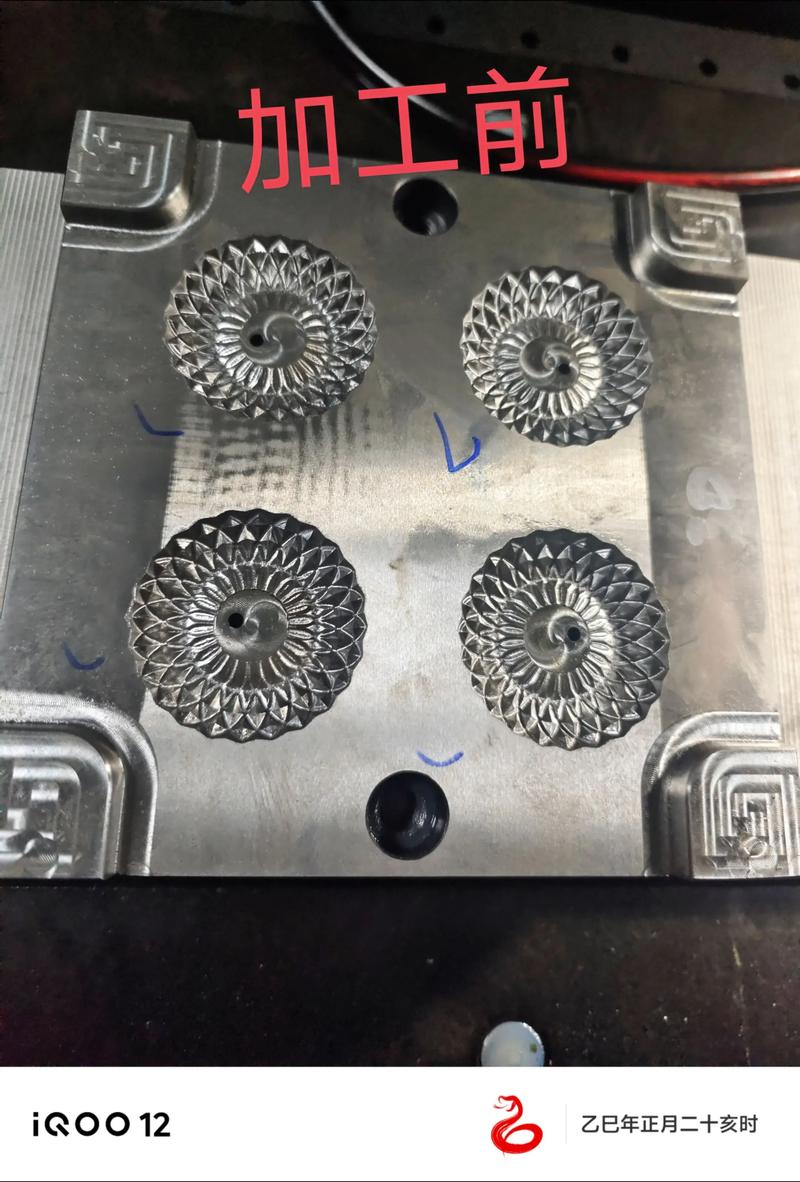

镜面电火花加工效果对比图
镜面电火花加工效果对比图

但代价呢?慢到让人抓狂。一个手机模具型腔,镜面精修可能要打十几个小时。而且对机床要求极高,主轴要完全没有爬行,平动头精度要稳在2微米以内。我们车间那台老牧野,到了镜面阶段,连空调风都吹不得,一吹,就多了两个点。真的,就两个点,整个面报废。

问:线切割和电火花成形机有什么区别?
答:线切割是电极丝放电切割轮廓,像用金属丝锯木板;成形机是三维电极直接复刻型腔。线切割只能通孔或外面开进去,成形机可以加工盲孔、异形深腔。很多模具先线切割粗割,留余量,再上电火花成形机精打。前者快,后者精,二者不是替代关系,是狼狈为奸的好搭档。

加工液不只是冷却,它是工作介质

加工液不只是冷却,它是工作介质
加工液不只是冷却,它是工作介质

煤油或者合成液,在EDM里身兼数职:绝缘介质、排屑载体、冷却剂。很多外行以为油就是防起火,其实错了。没有油的绝缘恢复,脉冲电弧根本无法间歇性地击穿放电。排屑也更要命:油流必须精准地冲过加工间隙,把蚀除的金属微粒带走,否则二次放电让你的精度归零。低压高速冲油适用于粗加工,高压定点冲油才是精加工的命门。

近些年环保逼得紧,油雾收集器快成标配了。我们新车间全换了全封闭机床,操作工终于不用戴防毒面具干活。还有就是自动化电极库,现在无人值守加工越来越普遍,电极自动交换、自动测量补偿,晚上机床自己干活,早上来直接收成品——这种体验真的爽。用上了就回不去。

说个扎心的事。有些老师傅还是迷信手动摇孔,拒绝编程。但面对五轴联动电火花,加工一个带扭曲槽的涡轮整体叶盘,你摇一个我看看?时代变了,编程仿真、间隙补偿算法、自适应放电控制,这些不讲道理的技术把人类直觉甩开了。年轻人如果肯钻,前途比做普通NC强得多。

EDM的未来:不放电不行,光放电不够

如今增材制造(3D打印)闹得凶,但做出来的东西表面粗糙、内部应力大。混合加工机已经在路上了:先3D打印成型,再电火花精雕关键区域。那台机器我见过,一边铺粉激光烧结,一边电极修型腔,冷却水孔直接打穿,设计自由度爆表。

五轴联动电火花加工航空零件
五轴联动电火花加工航空零件

更狠的是微细电火花。打0.1毫米的喷油嘴孔,电极比头发丝还细,用拉线式在线制作电极,掉一根就得停机穿丝。我们试过加工10微米的微坑阵列,当时觉得不可能,后来调了半年脉冲脉宽,终于成了。成就感?爆棚!现在医疗微器件、微型模具全都看这一块。

最后说个容易被忽视的:EDM虽然慢,但它加工深径比能到100:1,这是任何传统钻孔望尘莫及的。打一个5毫米深的0.05毫米小孔,普通钻头想都别想。所以,在燃油喷嘴、纺丝头这类应用里,电火花仍是唯一的答案。有时候慢功夫才是真功夫,对吧?

问:企业想上电火花,怎么选机床?
答:别光看样本吹的精度。要看机床刚性、脉冲电源的波形控制能力、伺服响应速度。还有服务。一定要拿自己的典型工件去试加工,测电极损耗、表面粗糙度、尺寸重复性。合同里写明这些指标,防扯皮。我见过花几百万买顶级瑞士机结果只干普通模的,也见过用国产老机打出微米公差的奇人。设备是死的,人是活的。
