工业以太网:从‘能用就行’到‘用对才行’的这些年

去年在一家汽车厂调试,突然所有IO站掉线。查了半天,发现是交换机环路。老张拍桌子骂娘。以太网到了工业现场,就不是插上网线就能Ping通那么简单了。对吧?太多人栽在这上面。 工业以太网绝对不是办公室那套玩意儿。

别被“以太网”三个字骗了

你以为跑的是TCP/IP?实际上很多实时协议直接在MAC层上做文章。PROFINET RT,跳过TCP/UDP,直接封装帧。EtherCAT更绝,数据帧像火车一样穿过每个站,从站边读边写。所以延迟能干到微秒级。办公室网络在乎那几毫秒吗?不在乎。但机械臂在乎。

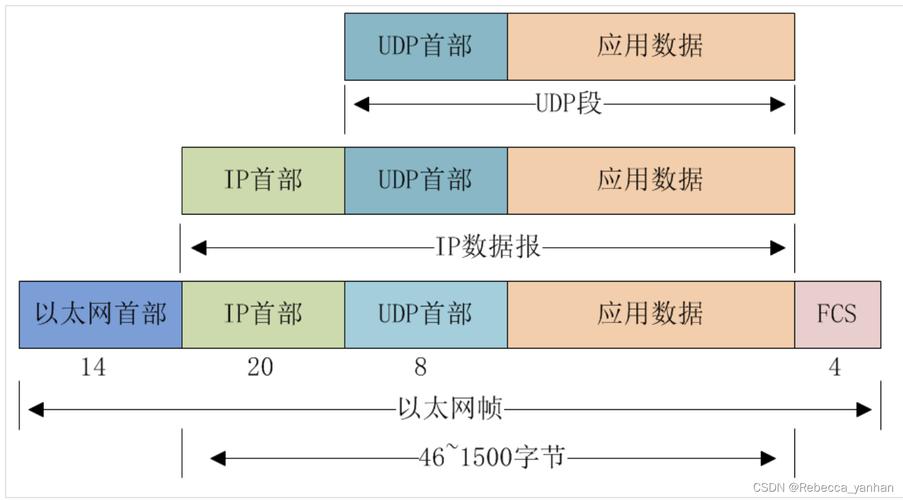

工业以太网协议帧结构对比示意图
工业以太网协议帧结构对比示意图

说实话,第一次看EtherCAT的“飞速帧”原理,我愣了十分钟。真他妈巧妙。但是——调试起来也是真头疼。Wireshark抓个包,全是看不懂的从站地址。不像普通TCP/UDP那么直观。你得用专用工具,比如Beckhoff的TwinCAT,或者Hilscher的分析仪。这些工具贵得离谱,一套下来十几万。所以,很多小厂就凑合用,出了问题再换线换交换机,折腾几星期。

协议选型:不是快就完了

协议选型:不是快就完了
协议选型:不是快就完了

EtherCAT快,非常快。 但它有点“独裁”,通常需要特定的主站芯片。PROFINET则开放得多,用的是标准以太网硬件,只是软件做了实时优化。问题是,PROFINET的版本多得让人糊涂:RT、IRT、PROFIenergy… 而且西门子的东西,配置复杂,层层嵌套的设备名,改错一个字母,通信不上。 ❗

有一次,客户非要用EtherNet/IP,说因为他们的IT部门熟悉TCP/IP。结果到了控制层,CIP Sync没配置好,时钟同步一塌糊涂。多轴联动的时候,轨迹飘成鬼画符。所以,选协议不是看哪个技术最炫,而是看你的团队、你的设备生态、还有——你的预算。

问:EtherCAT和PROFINET到底怎么选?
答:这问题我回答过八百遍了。如果你的应用需要极致的速度和确定性,比如高速贴片机、多轴同步运动控制,EtherCAT是不二之选。但如果你周围全是西门子的设备,或者需要和IT系统深度集成,PROFINET会让你省心不少。当然,省心是相对的,PROFINET的配置能让你掉一层皮。还有,别忘了设备成本,EtherCAT的从站接口芯片ESC虽然便宜,但开发复杂,PROFINET的ASIC贵一些。最后,我见过很多项目就是因为工程师只熟悉某一种协议,所以强行上。不是最佳选择,却最现实。 ✅

线缆和接头:看不见的杀手

工业环境的振动、油污、EMC干扰,让普通网线死得很快。我曾遇到一条产线,每天随机丢包,最后查到是一根网线被桥架边缘磨破了皮,屏蔽层断了。信号线成了天线,隔壁变频器一启动,通信就中断。更换了拖链专用的超五类屏蔽线,加了M12 D-coded接头,世界清净了。

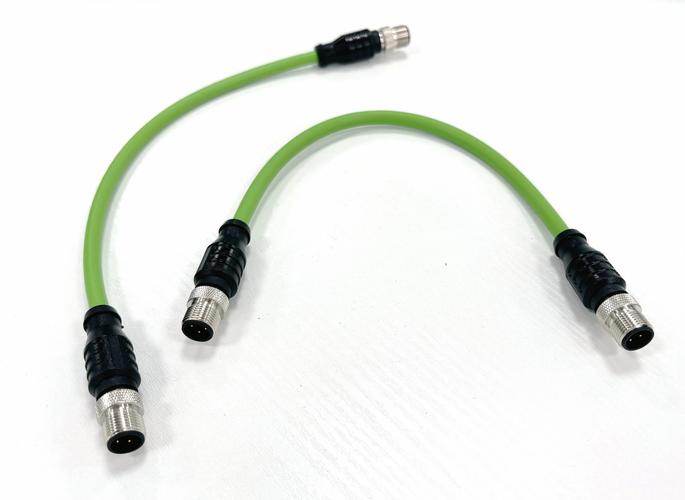

工业以太网现场布线M12连接器与屏蔽电缆
工业以太网现场布线M12连接器与屏蔽电缆

别省那几块钱的线缆! 真的,我见过太多老板在网线上抠门,然后停工一天损失几十万。工业以太网的物理层,要考虑防护等级(IP67是常态)、抗拉强度、弯曲半径。M12连接器固然牢靠,但现场接线还是个手艺活。压接不好,阻抗不匹配,反射信号会让你抓狂。我们后来强制要求所有安装工用专业的压接钳,并且用福禄克测试仪测每个节点。虽然麻烦,但值。💡

问:工业以太网线缆和普通网线能混用吗?
答:短时间,在安静的办公室环境,可能凑合。但放到现场,那是找死。普通网线护套不耐油,时间一长就硬化、开裂。双绞线的绞距也不一定抗干扰。工业专用线缆通常有双层屏蔽,铝箔加编织网,有的还带钢铠。接头也必须用带锁紧的,否则振动会松脱。所以,必须用符合工业标准的线缆和连接器。这是无数停机事故的教训。

时间同步:被低估的硬骨头

时间同步:被低估的硬骨头
时间同步:被低估的硬骨头

很多工业以太网协议都吹自己的实时性,但真正难的,是让成百上千个节点的时间精确同步。IEEE 1588 PTP,理论上可以达到纳秒级精度,但实际部署中,交换机的驻留时间抖动、不对称延迟、透明时钟配置错误,都让精度大打折扣。我调试过一次基于EtherCAT的大台面印刷机,就因为一个从站的分布式时钟漂移,导致套色不准。查了一周,最终发现是那个从站的晶振温漂太大,换了器件才解决。

所以,时间同步是系统工程。 不是光靠协议就能搞定的。你得关注每一个环节的硬件时钟源。这也是为什么现在很多交换机开始支持PTP透明时钟,但成本又上去了。唉。

未来:TSN会是万能药吗?

时间敏感网络(TSN)被吹得神乎其神,说要统一工业通信。但以我的经验,标准落地总是慢好几拍。TSN确实能提供确定性延迟,还能融合各种流量,但配置复杂得让人想哭。目前只有一些大厂在推,比如华为、西门子。小公司还得等几年。而且,现场总线不会被完全淘汰,像CAN、IO-Link还会长期存在,作为工业以太网的延伸。不过话说回来,TSN对于大型的、需要IT/OT融合的工厂,确实是个方向。我们已经在测试TSN+OPC UA的架构,效果吗?还在跌跟头。

所以,工业以太网这件事,说起来就是一堆协议和一堆线,但里面全是细节。每个坑都得亲自踩一遍才能记住。别信那些厂商的PPT,去现场吧,那里有真相。
