模具设计的一些真心话——不吐不快

上个月去了一家模具厂,老板拍胸脯说他们技术多牛,结果车间一看,设计还用着AutoCAD R14,连三维都懒得建。我差点当场心梗——2024年了,这跟拿算盘做微积分有什么区别?

模具设计这行,水太深。外行看着就是几块钢料挖个洞,内行才知道,这里面全是高科技的博弈。你说就一个塑料壳子,脱模斜度差半度,顶出的时候嘎嘣脆;浇口位置偏一毫米,熔接线刚好在受力点上,一摔就裂。这些坑,哪个不是真金白银砸出来的教训?

所以今天不扯虚的,聊点大实话。

设计不是画图,是跟材料谈恋爱

很多人觉得模具设计嘛,不就是把产品图拆成凸凹模,加上流道、冷却水路,完事儿。错!真正的设计是从读懂材料开始的。PP料收缩率1.5%,加玻纤就变成0.6%,你模具尺寸还按纯PP放?等着后加工磨到手软吧。还有尼龙,吸湿后尺寸能涨千分之三,做精密齿轮不预变形?咬合起来咔咔响。

我见过最离谱的案例:一套POM料的卡扣模具,设计小哥照着ABS的参数倒腾,结果首次试模全部粘模,撬都撬不出来,最后浇口套都拉断了。60万的模具,废了两周才改好。老板脸都绿了。

所以啊,拿到产品第一件事,不是打开UG点命令,而是把材料物性表打印出来贴显示器上,收缩率、流长比、热变形温度,这三项拿红笔圈起来。注塑模具设计尤其如此,料没吃透,后面全白搭。

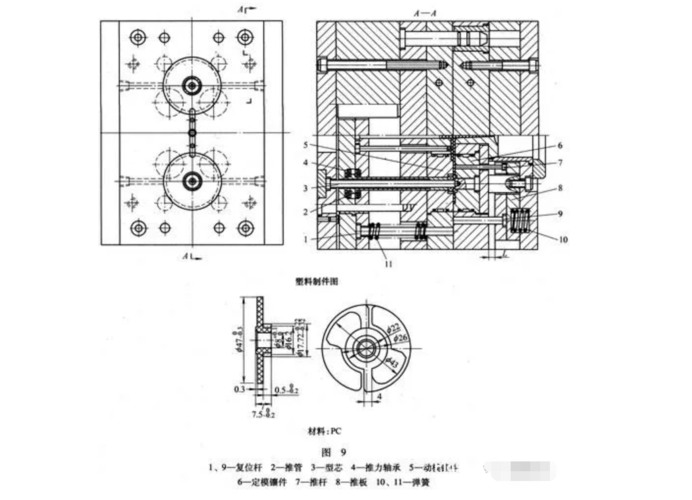

注塑模具型腔收缩率标注图纸
注塑模具型腔收缩率标注图纸

仿真到底有多重要?说个真事

去年一个做汽车格栅的项目,产品大,壁厚不均匀,到处是倒扣。客户要求20天交模。结构设计完,我徒弟信心满满,说水路全布了,冷却时间算过大概35秒。我说你跑过模流分析吗?他支支吾吾。行吧,我自己打开Moldex3D,一跑,好家伙——中间大平面缩水严重,熔体前沿到那儿温度降了30度,根本打不满。

赶紧改!把侧浇口改成多点针阀式热流道,顺序进胶,冷却系统重新做了随形水路。再仿真,温度场均匀多了,冷却时间降到28秒。最后模具按期交付,打出来的格栅一点变形没有。客户当场签了后续三套订单。

要是没仿真呢?试模至少三次,改模费少说15万,时间拖一个月,黄花菜都凉了。所以现在谁再跟我说模流分析费钱,我就怼回去:你改模不费钱?你延期不丢客户?

问:仿真软件那么贵,小厂根本买不起,怎么办?
答:实话,正版Moldex3D或者Moldflow一年十几二十万,确实肉疼。但可以租啊,有些仿真公司提供按次服务,复杂案子花个几千块跑一下,比试错成本低太多。再不济,大学实验室总有资源吧,外包给研究生做也不丢人。别硬扛。

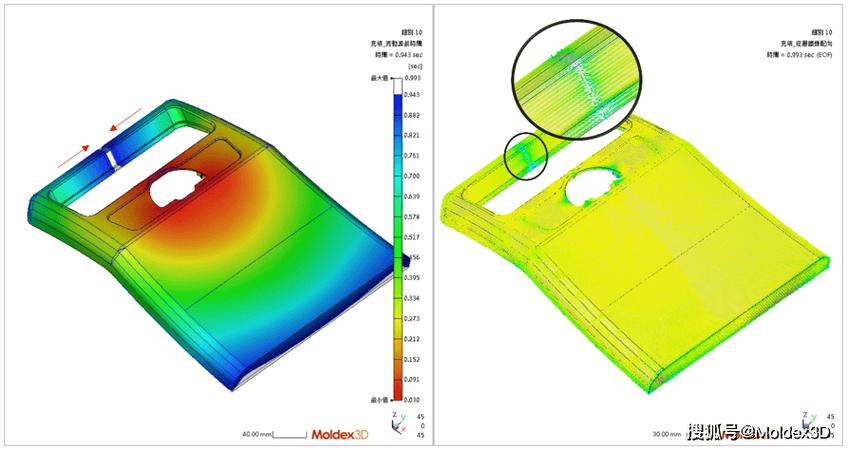

模流分析填充温度云图对比
模流分析填充温度云图对比

那些年我们踩过的坑,血淋淋的

那些年我们踩过的坑,血淋淋的
那些年我们踩过的坑,血淋淋的

说到模具设计失败案例,我能讲三天三夜。前两天还遇到一个:滑块轨道居然没算强度,合模的时候油缸压力一大,轨道板直接崩了,飞出来的钢料把安全门都打了个洞。万幸没伤到人。所以结构件,抽芯力、锁模力、斜顶摩擦角,一个都不能估,必须手算再加有限元校对。凭经验?经验有时候是送命的。

还有个经典错误:排气槽开得太小。一套深腔模具,试模时总是烧焦,调机师傅调遍参数没辙。最后拆模一看,分型面一圈排气槽深度才0.01毫米,跟没开一样。重新用电火花打了0.03毫米,问题解决。就这么点小事,折腾了三天。

💡 记住几个铁律:排气槽深度,塑料用0.02-0.04mm,金属粉末注射要0.005-0.01mm;冷却水接头距离,别小于50mm,不然O型圈一膨胀就漏水;顶针板导向,长行程必加导柱,别省那点钱。

问:模具设计现在都讲自动化、智能化了,我们这些老家伙是不是要被淘汰了?
答:怕个球!再智能的软件,也只是工具。它懂材料吗?懂现场调机的野路子吗?懂的不过是一堆算法。模具设计真正的核心是对工艺的理解,这得靠时间堆。你让AI去判断一个产品脱模斜度够不够、浇口该设在哪,它只能给建议,最终拍板还得靠人脑。所以别焦虑,把工艺吃透,你就是AI取代不了的大爷。

跟上时代,但别瞎跟

跟上时代,但别瞎跟
跟上时代,但别瞎跟

这几年3D打印随形水路炒得火热,确实好东西,能解决传统深孔钻搞不定的异形冷却。我去年在一套医疗器械模具上用DMLS打印了镶件,里头水路弯弯曲曲贴着型腔走,成型周期缩短了40%,产品良率从85%飚到99%,爽!但你别脑子一热,啥模具都上随形水路。成本高啊,一套镶件打印费够做三套传统模了。所以算好账,产量超10万件的高周期、高要求产品才值得。

还有云端协作设计,现在不少大厂在用。比如我们团队用西门子的Teamcenter,多层模架、零件库都在线,多人同时改图,版本不会乱。小厂用不了那么贵的,用Git管理模具设计文件也挺香,免费嘛,还能追溯历史版本。✅ 推荐。

说回开头那家厂,后来我苦口婆心劝他们换软件、上三维,老板犹犹豫豫。我撂下一句话:模具设计这行,要么与时俱进,要么等着被订单淘汰。半年后他打电话来,说接了套新能源电池壳模具,用UG全三维设计,一次试模成功,振振有词好像他多有远见——我心想,当初谁梗着脖子跟我犟来着?

行了,闲话扯完。干模具的,都是实在人,路还长,坑还多,慢慢走吧。
