工装夹具:被低估的利润杀手锏?

搞机加工十五年,最深的感触是什么?不是机床精度——那玩意儿砸钱就有——而是夹具。真的,就是那坨铁疙瘩。你信不信,一个破夹具能让你的六轴加工中心秒变废铁?上个月车间就出了这么档子事儿:新来的小伙子图省事儿,把压板拧歪了,结果一批航空铝件全干废。老板脸都绿了。我叼着烟在旁边看着,心想:这夹具上的学问,他怕是还得交几年学费。

为什么说夹具比机床还金贵?

很多人不服气。买进口机床几百万眼都不眨,到做夹具了——找块钢板割两刀就上。结果呢?振刀、让刀、工件飞出来差点把人开了瓢!✅夹具的本质不是夹紧,是“定位”加“支撑”。你机床精度再高,工件没定位好,刀路全乱套。十年前我们去德国参观一家隐形冠军,他们车间里最显眼的不是磨床,是一整排定制工装夹具柜,每个工件都有专属座驾。当时就给我上了一课。

说个数据吧——可能不严谨,但我自己统计过——70%的加工不良都能追溯到装夹问题。特别是薄壁件、异形件,夹具刚性不够?切削参数再保守都没戏。振动像打摆子,表面粗糙度直接炸裂。所以我现在带徒弟第一句话:别急着摸主轴,先把工装夹具设计原理背熟了再说。

精密数控机床专用工装夹具夹持薄壁零件实例图
精密数控机床专用工装夹具夹持薄壁零件实例图

当然,也不是越重越好。见过有人把铸铁台钳搬上五轴,转个角度就过切。愚蠢!夹具设计得考虑重心、干涉、排屑,还有——人机工程学。操作工每天装夹几百次,你设计个反人类的手柄?分分钟投诉到你怀疑人生。

选型踩坑实录:从万能夹具到专用夹具的顿悟

早年间我也迷恋所谓的“万能组合夹具”。想着自由度高,一套走天下。结果现实啪啪打脸——组合好耗时,刚度差,重复定位精度全靠祈祷。后来狠心搞专用工装,成本是高,但成品率从85%飙升到99%。真金白银啊朋友们。

不过话说回来,现在小批量多品种越来越普遍,专用夹具那一套确实扛不住。怎么办?柔性化呗。最近在试零度侧推虎钳,配合气动快换,换型时间从2小时压到15分钟。❗这里有个坑:快换系统精度保持性看厂家吹得天花乱坠,到手用两周就偏移,气得我差点退货。后来发现是安装基面没铣平——又是基础问题。

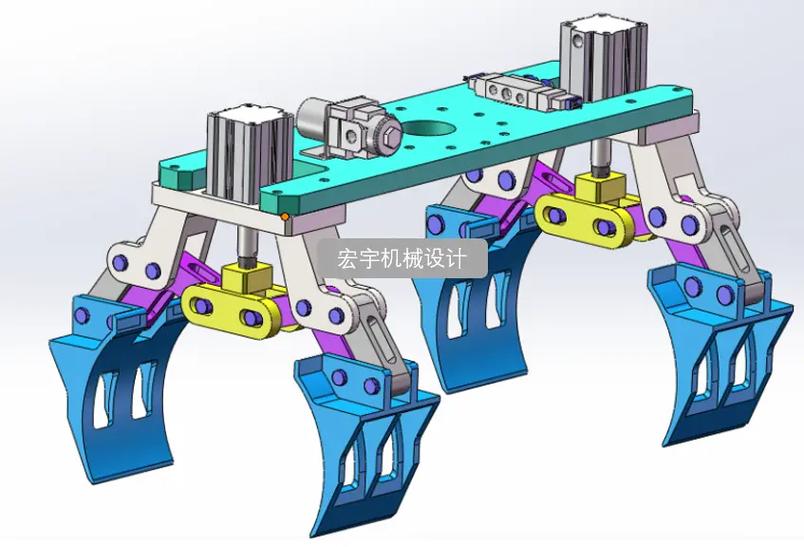

气动快换工装夹具系统在自动化产线中的实际应用
气动快换工装夹具系统在自动化产线中的实际应用

问:夹具设计这么复杂,小厂值得投入吗?
答:值不值得?算笔账就透了。假设你一台机小时费率800块,因为夹具问题每个月停摆2小时,一年就是近两万。还不算报废、返工、交期延误扣款。而定制一套靠谱夹具,哪怕花个小几万,半年回本。更别提质量稳定带来的客户信任——隐形价值巨大。当然,别被“定制”吓着,现在有专业夹具设计公司,你把工件图和工艺发过去,人家连应力分析都做了。小厂没工程师?外包啊,这钱真不能省。

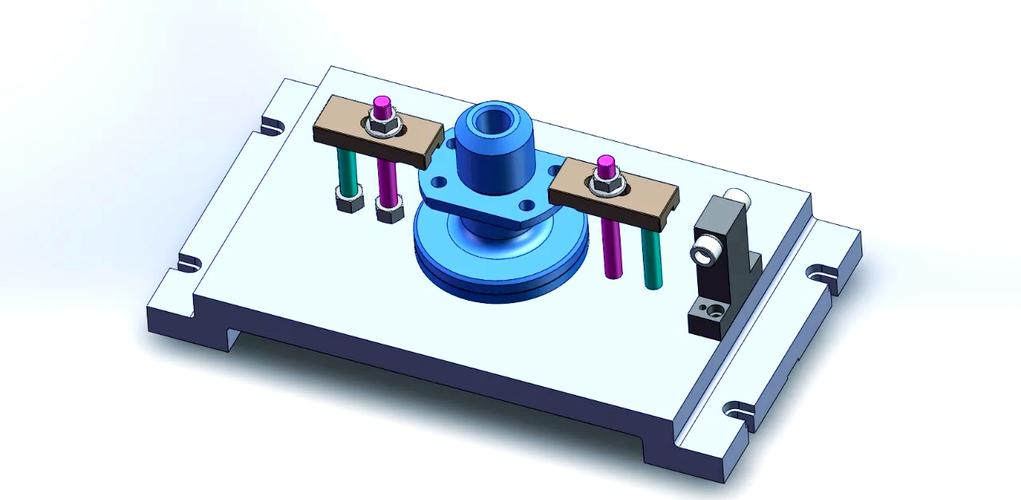

设计夹具,这些细节能要命

设计夹具,这些细节能要命
设计夹具,这些细节能要命

我们这行有句黑话:“越简单的夹具越难做。”因为所有功能都压在几个关键点上。比如定位销和菱形销的配合,间隙大一丝就报废。再比如支撑缸——液压的、气动的,没调好就是工件悬空加工,等着哭吧。那天我亲眼看见一个老师傅,用手敲击听声判断夹紧力是否均匀,我靠,这手艺快失传了。

更头疼的是自动化上下料。机器人抓手一碰,工件位移了零点几毫米?全线死机。我们上个月改造一条产线,光夹具上的定位面就重磨了三次。最后把气检(气压检测)装上了,漏气就报警。智能化不是吹的,是细节堆出来的。

问:都说柔性夹具是未来,真能替代专用夹具吗?
答:哈哈,这个问题我年轻时也纠结过。答案是:看量。年产几万件的,老老实实上专用液压组合夹具,刚度一流,稳定如钟。年产几百甚至几十件的,你还去开模具做毛坯?乖乖用零点定位系统+模块化夹具,切换快,成本摊得开。未来趋势肯定是混搭——主体柔性化,关键部位还是得专用化。千万别被销售忽悠“一套柔性治百病”,那是耍流氓。

维护:别等它废了才想起爱它

维护:别等它废了才想起爱它
维护:别等它废了才想起爱它

夹具也是会磨损的。定位面磕碰、螺纹滑丝、弹簧夹头疲劳,这些都是慢性病。我们车间每周五下午强制保养——擦拭、防锈、检查气路。💡一个小经验:给每套夹具建个“病历本”,记录装夹次数、出现过的问题。数据多了,自然知道什么时候该修该换。

最后说个扎心的现实:很多企业舍得百万设备,却舍不得几千块的夹具防锈油。结果精密工装生锈,精度归零。这跟给跑车加地沟油有什么区别?

好了,吐槽这么多,其实就想说一句:工装夹具这行,水深,但也充满乐趣。每一次完美装夹、每一次刀具呼啸而过铁屑飞舞,都值得。搞制造嘛,不就是跟那零点零零一的误差死磕?
