说实话，干了二十年机械，最头疼的就是表面处理。图纸上标得再漂亮，一到这环节，各种幺蛾子——起皮、色差、盐雾测试过不了。你说气不气人？
电镀是不是万能药？

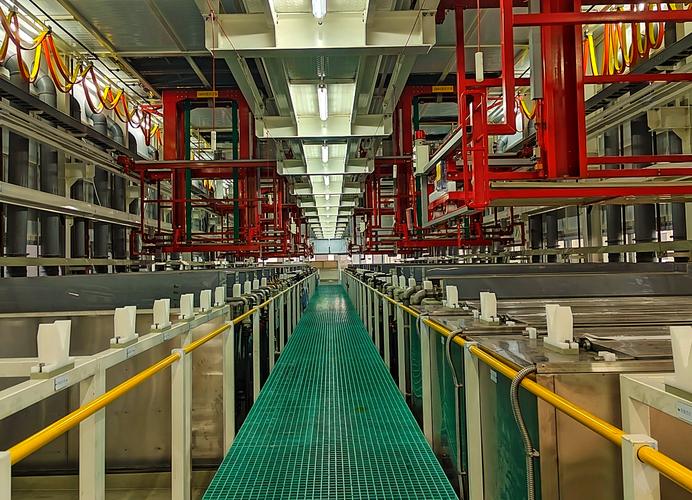

很多人一提到防锈，脑子里就蹦出电镀。镀锌、镀铬、镀镍…没错，电镀确实是应用最广的表面处理，成本相对可控，效果立竿见影。但问题来了——氢脆！高强度螺栓如果没做去氢处理，装上没俩月就断了。这种事我见过不止一次了。所以，别以为电镀就万事大吉，后处理才是关键。
有个同行曾经跟我吐槽，他们一批出口件，客户指定镀银，结果海运途中全硫化变黑。原因？没做防变色处理。吃一堑长一智，现在他们镀银后必浸保护剂。
喷涂：不仅仅是颜值
喷涂给人的印象就是漂亮。确实，粉末喷涂和液体漆能提供丰富的色彩，但它的核心价值在于耐候性和功能性。比如工程机械，天天风吹日晒，用聚酯粉末喷涂，十年八年都不粉化。不过，前处理磷化做不好，喷涂就是白搭。我见过铲车大臂成片掉漆的，一查，脱脂不彻底，磷化膜根本没形成。哎，细节决定成败。
现在环保查得严，很多厂改用硅烷处理替代磷化，无磷无镍，废水处理简单不少。但硅烷对表面清洁度要求更高，否则附着力还不如传统磷化。这算是一种技术迭代的阵痛吧。

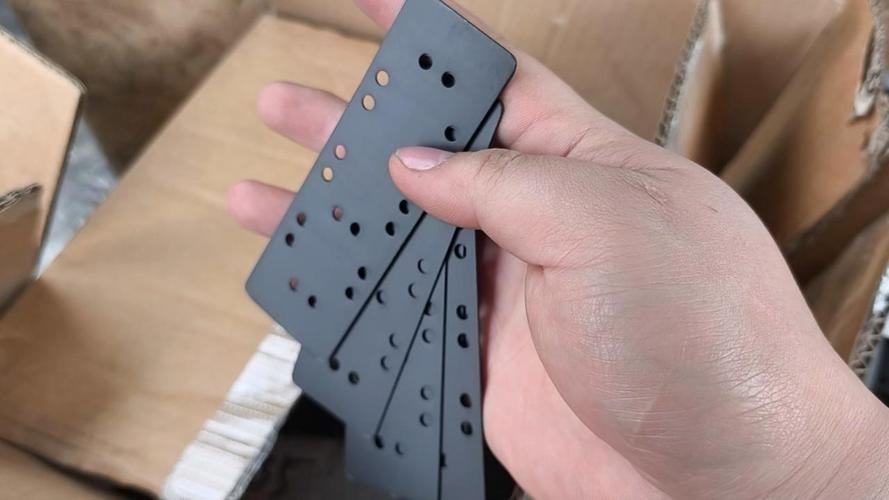

阳极氧化：铝件的专属盔甲
铝合金件不做阳极氧化？那简直是在裸奔。阳极氧化能大幅提高表面硬度和耐蚀性，还能染各种颜色。手机的铝合金外壳、汽车行李架，基本都是阳极氧化。我司之前做过一批医疗器械，要求哑光黑色阳极氧化，结果第一次出来色差严重，返工好几批才搞定。后来发现，槽液温度波动超过2℃，颜色就会跑偏。精度要求就是变态。
还有硬质阳极氧化，膜厚能到50μm，硬度堪比刚玉，用在活塞、气缸上。不过，这种工艺对铝合金牌号有要求，含铜高的2024合金做硬质氧化容易烧损。不是想硬就能硬的。
问：刚入行的设计工程师，怎么快速判断一个零件该用哪种表面处理？
答：先看材质，钢件、铝件、铜件，处理方式天差地别。再看用途——是防锈、耐磨、还是装饰？最后看成本预算。比如钢件防锈，镀锌最经济，但如果要求高耐蚀，可以考虑达克罗。铝件装饰性就用普通阳极氧化，功能性要求高就硬质氧化。还有个常见误区：不锈钢就不是不需要表面处理，钝化处理能极大提高耐蚀性，很多设计者会忽略这一点。

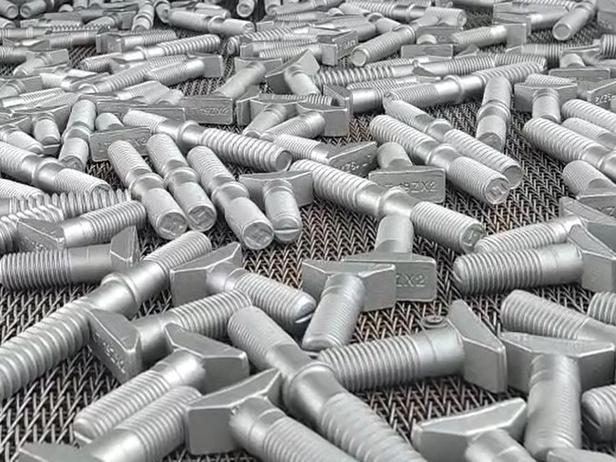

达克罗与环保趋势
达克罗，也叫锌铬涂层，防腐性能极佳，无氢脆风险，大量用于汽车紧固件。但传统达克罗含六价铬，现在基本被无铬达克罗（如锌铝涂层）替代。说实话，环保法规对表面处理行业的冲击很大。氰化物电镀被禁得差不多了，三价铬镀铬正在逐步取代六价铬镀铬，虽然颜色没六价铬那么蓝白，但为了合规，没办法。废水处理成本现在高得吓人，小厂根本玩不起。
💡 一个趋势：物理气相沉积（PVD）越来越火，真空镀膜，环保无污染，还能做出炫彩效果。但成本高，大件做不了，目前还是小件高端市场。
问：我们厂接了个单子，客户要求盐雾测试1000小时，镀锌能达到吗？
答：普通镀锌白锈最多几十小时，钝化处理后能到一二百小时。1000小时那得上封闭剂或者达克罗。镀锌耐盐雾极限不太可能超过500小时，别被忽悠。如果客户要求1000小时中性盐雾，老老实实选锌铝涂层或锌镍合金镀层。另外注意，盐雾测试标准不同，结果差异也很大，问清楚是ISO 9227还是ASTM B117，以及是否允许白锈。
磷化：不只是涂装前处理
磷化经常被当成喷涂的前道工序，但它自有独立用途。锰系磷化用于耐磨减摩，齿轮、活塞环常做这种处理，表面能吸油，改善跑合性能。锌系磷化除了打底，还用于拉拔润滑，钢丝冷拔前要磷化处理。不过，磷化温度高，能耗大，渣也多，未来可能被环保型工艺取代。
✅ 选表面处理，就像给零件穿衣服——既要适合场合，又要禁得起折腾。没有最完美的工艺，只有最合适的组合。还是那句老话：了解你的产品，了解你的环境，了解你的预算。
最近我们在试用一种纳米陶瓷涂层，常温喷涂，硬度9H，耐盐雾超2000小时，就是贵。不知道量产后能不能把成本打下来。拭目以待吧。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：表面处理：选错工艺，再好的零件也白搭 https://www.dachanpin.com/a/tg/61206.html
