热处理这事儿，水到底有多深？——一个老鸟的车间笔记

干了二十年热处理，带过不少徒弟。最怕他们问：“师傅，按工艺卡做就行了吧？” 每次听到这句话，后槽牙都发酸。真这么简单，市面上的废品率还能常年徘徊在2%？

上周三，一批Cr12MoV冷冲模，淬火出来硬度不均，一炉子活儿直接报废。新来的工程师盯着金相图一脸懵——工艺完全照搬手册，1020℃加热，油冷，低温回火。没错啊。可问题就出在这个“没错”上。

控温？不只是数字游戏

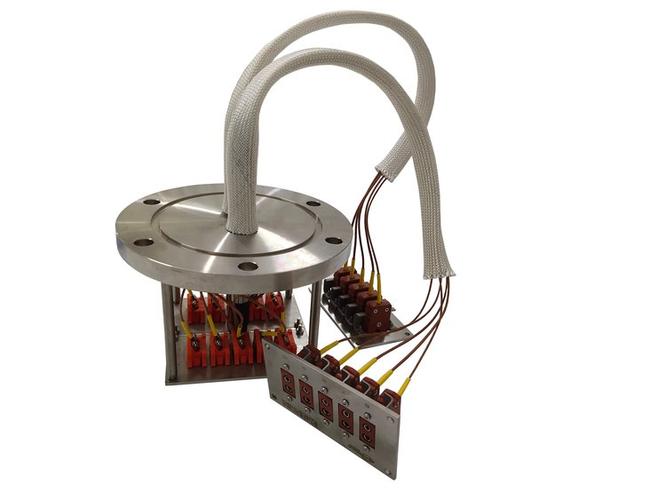

炉子显示1020℃，实际工件到温了吗？热电偶装在炉壁，跟心部温差有时候能差出30℃。特别是大截面件，均温时间不足是常见坑。有经验的师傅会看火色，但如今都靠自动线，谁还趴着窥孔瞅？可是传感器也有漂移的时候。去年我们真空炉就因为热电偶老化，炉温偏低15℃，连续三批H13模具钢韧性不够，客户退货才发现。💡教训：每周用外挂校温仪抽检，别迷信数显。

冷却，真正的魔术时刻

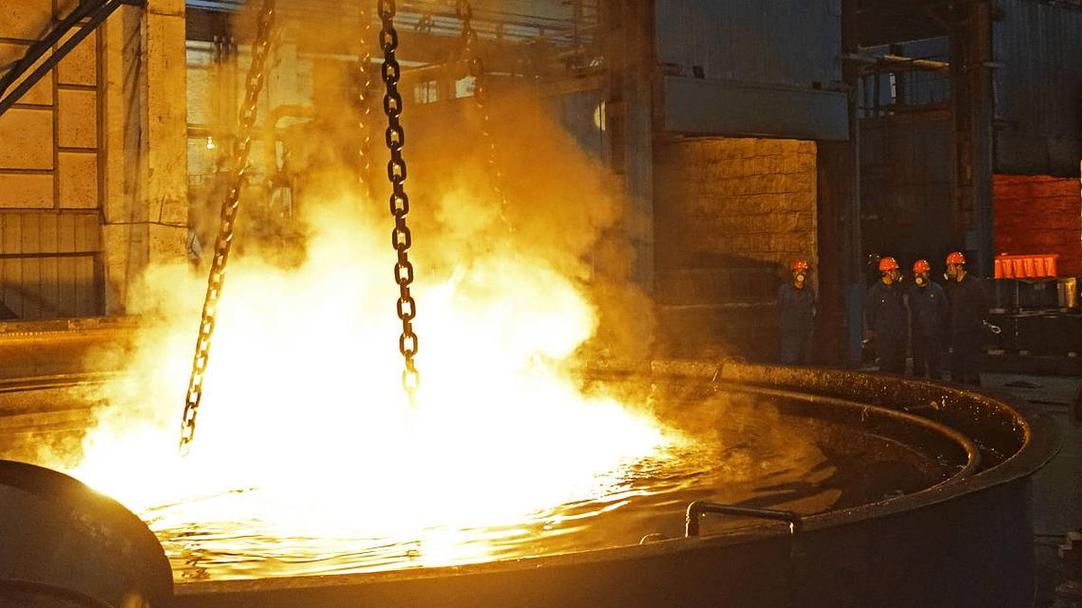

都说“三分加热，七分冷却”，一点儿不假。选错淬火介质？那才叫精彩。有次给汽车半轴淬火，用PAG浓度没调好，裂了一批。裂得那叫一个齐整，像切西瓜。后来换成快速淬火油，又出现软点。怎么回事？油里掺了水。不过是冷却器渗漏了那么一丁点儿，乳化后蒸汽膜阶段延长，局部冷速暴跌。这事儿手册上可没写。✅ 现在每班第一件事，测含水量，跟强迫症似的。

还有个极易忽略的细节：搅拌。同样一台多用炉，搅拌开与不开，硬度能差HRC 3-5。再一个，淬火延迟。从炉子到油槽，多耽搁3秒，薄壁件先凉半截。见过最离谱的，操作工上个厕所回来再淬，整筐齿轮全判废——转移时间必须用秒表卡死。

变形？那是永恒的痛

聊到变形，每个搞热处理的人都能写本血泪史。细长轴淬火变麻花，薄板淬火成拱桥。怎么办？无非那么几招：预热、预变形、加压淬火、矫直。但真正见效的，是把变形问题前移到设计端。我们帮一家模具厂改过设计，在淬火应力集中区加过渡圆角，壁厚差较大的地方开工艺孔。结果？变形量从0.5mm降到0.1mm以内。可大部分设计师都不听，非等模具拉回热处理车间吵架才老实。

答疑：你们最常问的

问：调质硬度总在下限，怎么提上去又不出裂纹？
答：第一反应别急着提淬火温度。先查冷却介质冷却曲线，是不是特性温度过高或过低。其次，回火前充分冷透很关键，残留奥氏体没转变完，回火硬度就上不去。还有碳势！井式炉渗碳后降温直接淬火，表面碳浓度偏高也会导致残余奥氏体过多。降碳势到0.8%，问题可能就解决了。

问：不锈钢固溶处理后晶间腐蚀试验总不合格，哪里出错了？
答：多半是冷却速度不够。尤其304厚板，出炉到入水，哪怕多5秒，碳化物就沿着晶界析出。我们吃过亏后，把水槽搬到炉门口，打开炉门瞬间直接淬入，转移不超过2秒。另外，敏化温度区间（450-850℃）要快速通过，绝不能在这段耽搁。

问：真空热处理怎么避免元素挥发？
答：分压控制！像黄铜、锰钢这类易挥发元素的，炉内真空度不能抽太高。一般充入高纯氮气维持100-500Pa分压，表面亮吗？不怎么亮，但成分保住了。想要又亮又不变？那就得用低压渗碳+高压气淬设备，投入大，但确实漂亮。

新玩意儿？也就那么回事

这几年总有人吹数字化热处理，MES系统全程追踪，AI预测硬度。试过一套，装传感器、建模、训练……最后发现，不如老师傅敲两下听声儿准。不是说技术不好，是数据采集点不够，炉内气氛的微小波动根本捕捉不到。不过有一说一，丙烷+空气的氮-甲醇气氛控制系统确实好用，碳势稳得像老狗，比早年滴注式强太多。❗ 还有个趋势：低压渗碳逐渐替代气体渗碳，尤其对精密件，内氧化层直接消失。但设备贵，维护门槛高，小厂玩不转。
