工业以太网落地,90%的坑都在这了

说实话,第一次在现场看到工程师拿着一根成品网线往控制柜里插的时候,我差点背过气去——那家伙还觉得挺好使,对吧?结果三天两头掉线,还拉着我去排查,说‘这个交换机是不是有问题?’我一看那水晶头,歪了,屏蔽层根本没接。唉……工业以太网,真不是办公室拉根网线那么简单。

工业以太网现在火得不行,动不动就智慧工厂、万物互联。但是真正在一线干过的都明白,口号喊得震天响,落地全是一堆细节问题。协议怎么选?网线怎么接?冗余怎么做?安全怎么搞?每个环节都有坑,踩进去就是停机,就是钱。

协议之争:Profinet、EtherNet/IP、EtherCAT…到底怎么选?

一提选型,很多老板就一句话:‘用最火的。’ 最火是什么?PROFINET和EtherNet/IP出货量最大,市占率高,但这不是你无脑上的理由!❗ 每种协议背后是生态,是控制器、I/O、驱动器的配合。你用的是西门子PLC,那无疑Profinet是亲儿子;用罗克韦尔,那就EtherNet/IP。但如果是高速运动控制,EtherCAT才是王道——它那个‘飞行数据’机制,延迟能压到微秒级。不过话说回来,EtherCAT对网络拓扑要求苛刻,你现场要是一堆星形连接,就等着改图纸吧。

这几年,TSN(时间敏感网络)也在推,说是要一统江湖。但说实话,现在还早。我见过一个项目,非要上TSN交换机,结果配置复杂到厂家工程师都挠头。✅ 我的建议:别追新,先看你的控制器阵营,再看实时性要求。周期1ms以上,Profinet RT或EtherNet/IP够了;100μs以下,去看EtherCAT或Profinet IRT。当然,如果你设备分散,布线乱七八糟,那还不如老老实实用Modbus TCP,慢归慢,**抗造**!

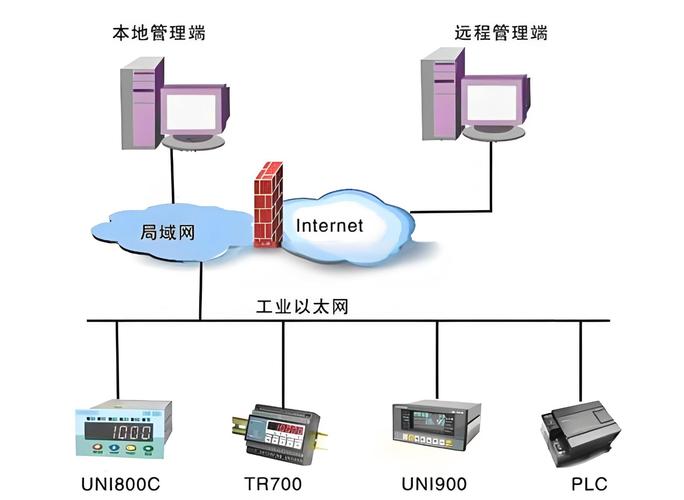

工业以太网协议实时性对比图谱
工业以太网协议实时性对比图谱

问:我们是个混合产线,既有西门子又有罗克韦尔的设备,速率要求不高,但不想搞网关转换,太麻烦。有没有两头讨好的方案?

答:典型的头疼问题。直接上OPC UA over TSN?那成本你未必受得了。务实点,就在两种网络之间用Profinet/EtherNet/IP的耦合器,有些厂家的网关现在做得非常透明,配置一下地址映射就行,虽然多了一层,但至少不用改原程序。或者,你看看设备能不能都走EtherNet/IP?西门子PLC现在也支持EtherNet/IP了,只不过组态起来不如Profinet顺手。要是非要一网到底,恐怕得做协议统一化改造,预算和停机时间你得掂量。

接线和连接器:水晶头?那你就等着哭吧

办公室IT人最爱说:‘不就是RJ45吗?’ 哼。工业现场,振动、油污、粉尘,水晶头那点弹片,分分钟接触不良。我亲眼见过一个机械手臂,因为网线接触打火,把整个交换机端口烧了——幸好没带进24V!🔌 工业以太网必须用专用的M12 D-code连接器,甚至更高等级的M12 X-code或推拉式RJ45,防护等级要到IP67。线缆也要选四对双绞屏蔽线,**特别是拖链应用,必须用高柔性的**。别省这点钱,停一次机够你买一箱线。

还有个细节:屏蔽接地。很多故障就出在这——屏蔽只接了柜内一端,另一端悬空,形成天线效应。一定要两端接地?不一定!要看系统设计,有时候需要一端接地以消除地环路。但无论如何,**必须按设备手册来**,别自作聪明。

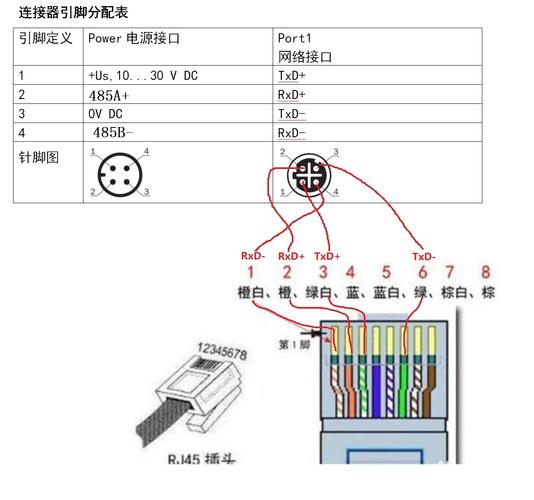

工业以太网M12屏蔽连接器正确接线图
工业以太网M12屏蔽连接器正确接线图

问:我们车间环境还可以,就是偶尔有点震动,用普通的超五类网线行不行?工业网线太贵了。

答:我说不行,你肯定心里不服。但你想想,普通网线的触头镀层才多薄,插拔几次就磨损了,氧化后接触电阻增大,丢包率飙升。而且工业网线贵就贵在绞距稳定、屏蔽层完整,经过百万次拖链测试。你那个‘偶尔震动’,年复一年,线芯断在皮里面,查都查不出来。要是你实在嫌贵,可以先在关键设备上换工业线,其他非关键点用普通线顶着,但出问题别找我。💡

安全与冗余:不停机才是硬道理

工业以太网一断,可能整条线瘫了。所以冗余是必须的。常用的有环网冗余,比如MRP(介质冗余协议)、HSR(高速冗余环)、或者RSTP。记住,**不是所有交换机都支持这些协议**。你买了个管理型交换机就以为有环网?结果一接,网络风暴直接扫地。那场面,仿佛所有设备都在疯狂广播,直到CPU瘫掉。一定要看数据手册,有些低端管理型只支持802.1D生成树,收敛时间几十秒——这在工业上等于没冗余。

安全呢?现在IT/OT融合,黑客攻击工控系统的新闻不少了。别以为工业网隔离就没事,U盘一插、工程电脑联网一升级,病毒就进来了。✅ 至少做到:VLAN划分、端口安全、访问控制列表,**重要节点上工业防火墙**。还有深层防御——报文深度检测,别让畸形报文搞崩PLC。

问:我们厂网络架构简单,就一条线十几个PLC,有必要搞冗余和安全吗?感觉投入太多。

答:简单是吧?那你算过没有,突然停一分钟产线,损失多少钱?还不算废品、恢复时间。冗余环网成本没你想得高,增加几个交换机和光纤模块而已。安全更是防患于未然,等中毒了再拔网线重装系统?那时候就不只是钱了。一台未打补丁的PLC被恶意攻击,甚至可能损坏设备。这笔账,老板一算就透。

最后几句掏心话

干了这么多年,工业以太网给我最大的教训就是:**别迷信厂商宣传,也别闭门造车。** 每个现场都是独特的,理论再完美,也要拉出去遛遛。调试时候,多抓报文分析,别靠猜。还有,资料存档要做好,网段划分、IP分配、VLAN设置,忘了就瞎眼。现在厂里更新换代快,不少人以为无线就万事大吉——工业WLAN是补充,骨干还得有线。以太网的技术还在演进,APL(先进物理层)给过程自动化带来本安两线以太网,这个值得关注。

总之,工业以太网不是一门课,是一门手艺。踩坑、总结、交流,才能少翻车。希望同行的兄弟们,都能把网络搞得稳稳当当。
