Modbus协议:老掉牙的协议,凭什么还活着?

干了十几年工控,每次跟新人聊通讯协议,他们总爱问:“Modbus?那不是上个世纪的东西吗?” 啧,你说气不气人。没错,这玩意儿是1979年施耐德搞出来的,年纪比我还大。但你去车间转一圈,PLC、仪表、变频器,但凡带个串口的,十有八九默认支持Modbus。这不是情怀,是赤裸裸的生存优势。为什么?因为它简单到令人发指——没有复杂的握手,没有加密开销,一个报文过去,硬件上花几微秒就能解析。对于工业现场那种“老子只要开关量、模拟量”的场景,花里胡哨的协议反而碍事。

说实话,我第一次用Modbus RTU的时候,对着说明书调了三天波特率,就是因为现场布线像蜘蛛网,RS-485终端电阻没加。差点砸了调试电脑!后来学乖了,每次开工先测偏置电压,A线对地超过-200mV就报警。这种血泪经验,教科书不会告诉你。

协议栈瘦得像张纸,凭啥经久不衰?

拆开看,Modbus就是个应用层报文协议。物理层可以跑在RS-232、RS-485甚至TCP上,但灵魂永远不变:主从结构。主机发请求,从机应答——就这么简单。报文帧格式更是极致:地址码、功能码、数据、CRC校验。功能码你真得背下来:01读线圈,03读保持寄存器,06写单个寄存器……16号写多个寄存器,这个最常用,因为要改变频器参数一次得写一串。

不过话说回来,简单也有代价。Modbus RTU对时序要求很苛刻,报文间隔如果超过3.5个字符时间,从机就认为帧结束了。你遇到过吗?用USB转485的小工具,Windows系统一卡顿,报文就被截断了,然后仪表回复个异常码0x02——非法数据地址!我当时气得拍桌子,最后在嵌入式网关里加了报文缓冲池才修好。

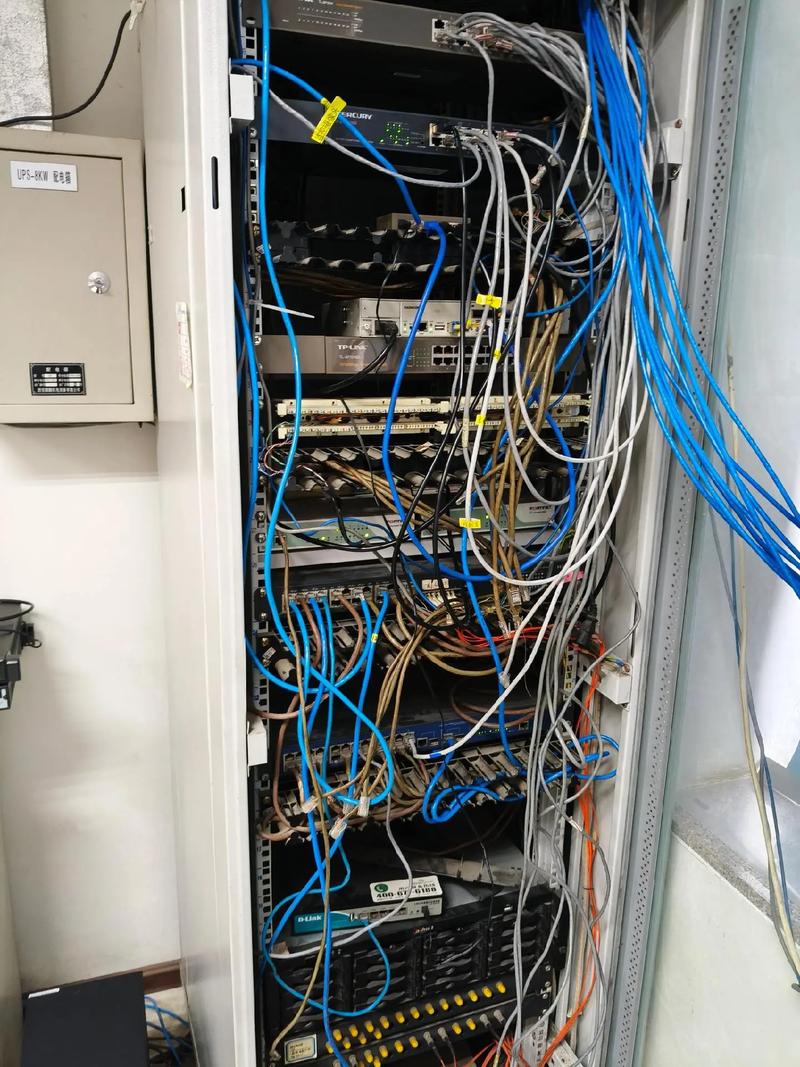

工业机柜内RS-485总线接线杂乱现场照片
工业机柜内RS-485总线接线杂乱现场照片

RTU vs TCP/IP:别被名字忽悠了

很多人以为Modbus TCP就是简单地把RTU报文塞进TCP包。大错特错!TCP版本去掉了CRC校验(因为TCP自己做了校验),多了个MBAP头,里面事务处理标识符用来匹配请求和响应。这样一来,同一时刻可以分多个事务,比RTU的半双工强多了。但实际用起来,我宁愿用RTU跑长距离(加中继器能飙1200米),也不愿在嘈杂的车间里依赖交换机——网线被叉车碾一下,整个局域网就瘫痪了,RTU线缆断了还能用残存的屏蔽层勉强撑一阵。

现在比较时髦的玩法是Modbus OPC UA网关。把现场层的数据翻译成OPC UA信息模型,上云就方便了。去年我在一条拉伸生产线改造时,就用树莓派跑Node-RED,Modbus读取PLC寄存器,然后推MQTT到AWS。那感觉,就像给老式拖拉机装了个自动驾驶套件——你说它土吧,还真能跑!

老旧PLC设备Modbus串口通信接口细节
老旧PLC设备Modbus串口通信接口细节

实战中的坑:没有教科书会教你

问:为什么我的Modbus通讯时断时续?

答:八成是接地问题。RS-485要求所有设备共地,尤其是长距离。有些人为了省事只接A、B两线,遇到共模干扰就完蛋。另外,终端电阻必须加在总线两端各120欧,但如果你中间节点带电拔插,电阻匹配就乱了。我见过最奇葩的案例,是一个编码器外壳静电导致收发器芯片烧穿,地址直接偏移到0xFF……换了芯片就正常了。所以,别信那些“插上就能用”的鬼话。

问:Modbus地址和实际寄存器编号到底怎么换算?

答:这是个永恒的坑。举个例子,功能码03读保持寄存器,协议里地址是从0开始的,但多数文档用的是40001这种编号。实际发报文时,你要把40001减去40001得0,再减1(因为0基址)?错!记住:功能码03对应的4xxxx区,地址寄存器号直接用(4xxxx – 40001)作为起始地址。但某些厂家的变频器手册,偏偏写的是“寄存器编号”,你得减去1才对。为这事我和三菱的PLC死磕过俩小时。

💡 一个小技巧:用Modbus Poll软件调试时,先把站号、波特率、校验位设对,再试功能码03选一个已知地址。如果返回错误码02,多半是地址换算错了,不是设备没这个寄存器。

还有,不要忽视大小端字节序!浮点数跨设备读取,如果不明确是ABCD还是CDAB顺序,读到的基本是天文数字。我在处理施耐德M221和西门子S7-1200的Modbus TCP通信时,就因为浮点数顺序反了,数据看起来像乱码。最后在中间件里加了个字节交换才搞定。

现在工业4.0喊得震天响,TSN、PROFINET、EtherCAT好像要一统天下。但你去走访中小制造业,老板们在意的不是“时延抖动多小”,而是“这玩意儿坏了好修吗”。一个电工拿着螺丝刀和万用表就能排查Modbus线路——这就是它活下来的全部理由。❗ 别瞧不起老技术。

最后抛个观点:Modbus协议的未来不在设备层,而在边缘计算网关里。当几十台设备的数据汇聚到网关,协议转换成本趋近于零,这时Modbus的简单就成了最大的美德。我们写了十几年程序的人,追求的不正是这种“少即是多”吗?
