搞焊接工艺快二十年了。说实话，头五年我基本在报废。气孔、裂纹、未熔合……这些缺陷把我折磨得够呛，好几次都想转行了。但焊接这玩意儿，一旦入了门，就像打通任督二脉，突然就顺了。今天不扯教科书上的东西，就聊点车间里真正有用的。
气孔：最恶心的缺陷，没有之一

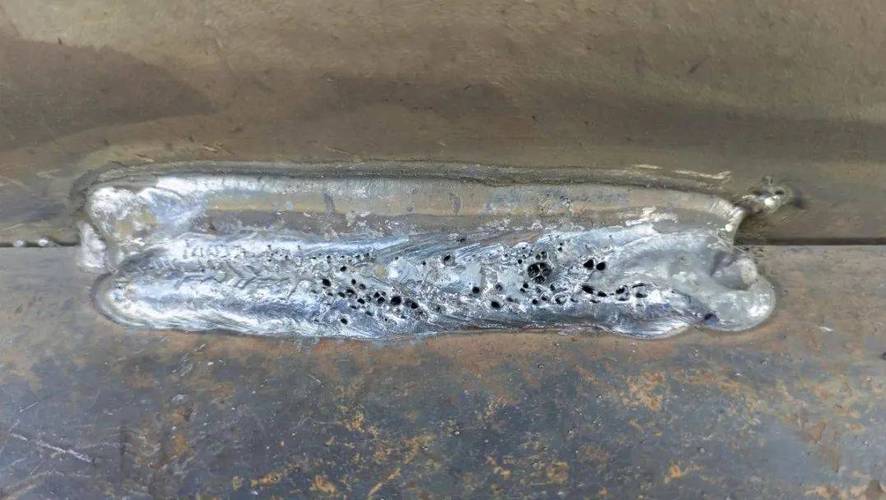

你正焊得起劲，熔池流动得也很漂亮，结果一敲开药皮——全是密密麻麻的小孔。像被虫蛀了一样。💡 气孔这事儿，十次里有八次是焊材没烘干。别听那些“焊条开封即用”的鬼话。我们车间现在执行的是：碱性焊条，350℃烘两小时，保温筒随取随用。有一次新来的实习生偷懒，焊条潮了也没管，结果一条压力管道焊完探伤，一整排气孔，直接返工一周。损失？小十万吧。
当然，还有一种气孔是氢气孔，晶亮的。那是坡口附近有油、锈、水分。❗ 记住：焊前清理比焊后修补重要一百倍。用火焰烤一下坡口，特别潮湿天气，有时候你肉眼看不见的水膜就藏在里面。
裂纹——这是真要命
如果说气孔恶心人，那裂纹就是赤裸裸的安全事故。尤其是延迟裂纹，焊完当时好好的，放一夜自己裂了。我碰到过最惊险的一次是冬天焊一个大厚度低合金钢构件，没预热，焊后也没保温。第二天一早上班，焊缝旁边一道长长的冷裂纹，差点把整个构件切穿。当时后背都凉了。
焊接工艺里对预热和层间温度的控制，真的不是摆设。参数表上写的“预热150℃”不是随便写写的——那是拿焊件的当量和化学成分算出来的。后来我们规定，厚板焊接必须用测温笔，每一道都要记录。💡 成本是高了点，但比起报废一个几十吨的铸件，值不值？自己算。
热裂纹呢？通常是硫、磷杂质太高，或者焊接应力太大。碰到过一批不锈钢焊丝，成分偏差，硫含量超标，焊缝中心线全是裂纹。从那以后，焊材进厂我们每批都抽检光谱。没办法，被坑怕了。
参数调不好？先把熔池看懂了再说

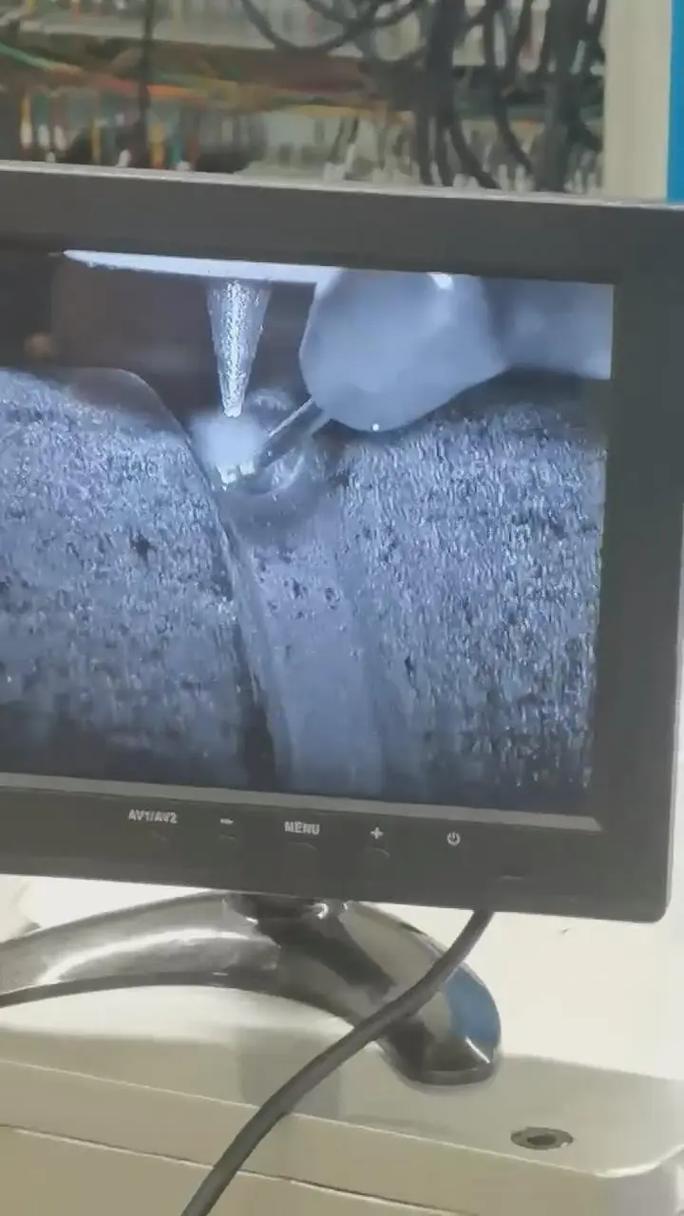

很多新手一来就问电流电压多少合适。参数表上明明有，照着做就完了？天真。焊机品牌不一样，地线夹的位置、工件大小、环境风速……全在变。真正的功夫，是读懂熔池。你盯着那个小金属池子，它是稀稀的像水，还是稠稠的像浆？稀了容易咬边，稠了融合不好。还有飞溅——突然噼里啪啦炸得凶，八成是电压高了或者干伸长度不对。
我调参数有个笨办法：先定电流，根据板厚、焊材直径。然后调电压，听声音。熔化极气保焊，那种密集的“滋滋”声，很均匀，就是对的。要是“噗噗”的断断续续，送丝不稳或者电感没调好。很多人不知道，焊机上的电感调节对飞溅和成型影响巨大。小电感，短路过渡快，适合薄板；大电感，熔深大，厚板更合适。这些书上可不讲那么细。
问：焊接工艺参数到底应该怎么确定？照着评定报告抄不行吗？
答：评定报告是门槛，不是最优解。PQR起的是限定范围作用，实际干活你还要微调。比如立焊，电流要比平焊小10%-15%，防止铁水下坠。再比如有风的时候，气体保护焊得加大气流量，或者干脆加挡风板。最靠谱的办法，是先焊试板，做宏观金相。看熔深形状、热影响区宽度。试板合格了，再上工件。这个时间省不得。我见过最狠的厂，直接拿工件当试板，焊完切角检验——浪费是大，但真不出问题。
问：焊接变形怎么控制？每次焊完都歪得不成样子，矫正费死劲。
答：变形这事儿，核心是对称施焊和反变形。先说反变形：焊前先预估收缩方向，人为掰过去两三度，焊完刚好弹回来。这需要经验，不同焊缝、不同板厚都不一样。再一个，对称焊法：比如一个大圆筒，两条纵缝，必须两个人同时焊，而且从中间往两头退焊。你要是从头焊到尾，准保扭成麻花。还有分层焊，每层焊完等冷却到室温再焊下一层，能减少累积应力。💡 现在有些厂用振动时效，消除应力效果不错，比热时效省能源。
这些年下来，越来越觉得焊接工艺是个系统工程。不是说你会引弧、会运条就叫会焊了。你得懂材料、懂应力、懂热处理，还得看得懂那份几十页的WPS。但说穿了，也没那么玄——多报废几次，多挨几次骂，自然就记住了。最后说一句：安全第一。紫外线、烟尘、烫伤，每一样都可能毁了你。护具戴好，抽风开足。留着好身板，才能继续跟这些钢铁较劲。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：焊接工艺：我交了十年学费才搞懂的坑 https://www.dachanpin.com/a/tg/61750.html
