热处理这行，越干越怕——那些年我踩过的坑和捡到的宝

做热处理快二十年了。说实话，越来越觉得这玩意儿像走钢丝。前几天一炉子Cr12MoV，油淬下去，嘎嘣脆，全裂了。你说气不气？💢 排查半天，问题出在淬火油上——用了三年的油，酸值超标，冷却特性早变了。可谁天天测油呢？都是出事了再后悔。

热处理不是烧红了扔水里那么简单。温度、时间、冷却速度、气氛……一个细节差几秒，产品就废。而且废得让你心疼：材料钱、机加工钱、人工全打水漂。❗更可怕的是，有些缺陷当时不显露，装机后才断，那损失可就大了。

淬火介质：水、油还是聚合物？

刚入行时，师傅教：工具钢油淬，碳钢水淬，合金钢看情况。可这些年，材料牌号越来越杂，老黄历不灵了。有次给一种新牌号模具钢做工艺试验，按经验选了快速淬火油，结果硬度上不去，还变形得一塌糊涂。折腾了半个月才发现——这钢的临界冷却速度要求极陡，普通油冷速根本不够，得用超速油甚至盐水。可盐水风险大啊，开裂倾向高。💡后来我们引进了聚合物淬火介质，浓度可调，冷速介于水和油之间，尤其适合形状复杂的件。不过聚合物也有脾气——浓度控制不好，冷却性能波动剧烈，比油还难伺候。

问：为什么用油淬有时候硬度上不去，表面还出现软点？

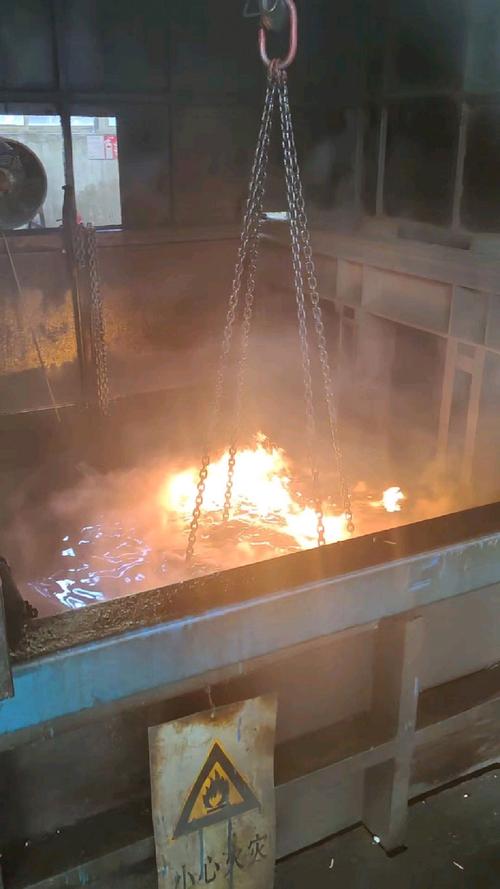

答：软点多半是因为局部冷却不均。可能的原因：一，工件表面有氧化皮或脱碳层，导热差；二，淬火油老化，蒸汽膜阶段过长，阻碍热传导；三，装炉方式不对，工件挤在一起，局部油流不畅。另外，油的搅拌非常重要——我们曾经因为搅拌桨叶片磨损，流速降了30%，整批工件硬度低了5HRC。千万别只盯着炉温，冷却环节的变量更多。

变形控制，不是玄学但有时像玄学

变形问题，我敢说每个热处理人都吃过亏。薄壁齿轮渗碳淬火，内孔涨大、椭圆；细长轴件调质，弯曲得像弓。有时明明工艺参数一模一样，上一炉合格，下一炉就翘曲。你说玄不玄？其实还是细节在捣鬼。

预热！很多人嫌费电，省掉预热这一阶。可对于形状复杂、截面变化大的件，不加预热等于找死。分段升温，让热应力缓慢释放，变形量能减少一半以上。装夹方式也关键——我们设计过专用淬火压床，成本不高，但把齿轮端面跳动从0.15mm压到0.05mm以内。✅另外，淬火入油的方向、速度，甚至油温的均匀性，都直接影响变形。别迷信某种单一因素，系统思维才治本。

问：薄壁零件渗碳淬火怎么控制变形？有没有实战技巧？

答：薄壁件渗碳后最怕淬火时内外冷却不同步。我们摸索出几招：1）降低淬火温度，比如从850℃降到820℃，减少热应力；2）采用分级淬火，先在热油（160℃左右）中冷到Ms点附近，再提出空冷，让马氏体转变慢一些；3）利用相变超塑性——在贝氏体转变区等温一段时间，趁组织软的时候加压矫正。还有，渗碳前增加去应力退火，能消减机加工残余应力。这些办法虽不能彻底消除变形，但控制在几十微米以内没问题。

真空热处理：贵是真贵，香也是真香

十年前我咬牙上了一台双室真空油淬炉，花了一百多万。同事说我疯了。现在看，那是我最英明的决定。真空处理出来的模具钢，表面银白光亮，无氧化无脱碳，尺寸稳定性好，寿命普遍提20%以上。客户拿到成品就问：“你们用什么工艺？比以前漂亮多了。” 品牌溢价就这么来的。

不过真空炉操作有很多坑。比如加热时真空度太高，合金元素挥发，零件表面发黑；冷却时充氮压力不够，冷速慢，心部硬度不足。现在我们升级了高压气淬——10bar的氮气狂吹，冷却能力接近油淬，而且工件干净、变形小，对环保也好。❗唯一缺点就是贵，氮气消耗量惊人，一度电跑半个炉子。所以量产的零件，我们还得算经济账，不能全上天。

最近在试验真空渗碳加高压气淬，直接取代盐浴渗碳，车间环境改善不止一点点。环保压力越来越大，老工艺迟早要淘汰，早点布局没错。

最后几句掏心窝子的话

热处理是个隐学。做对了没人夸，做错了一堆人找你。可也正是这种压力，逼着你不停琢磨。干我们这行，经验值钱，但经验主义会害死人。必须结合检测数据——金相、硬度梯度、残余应力分布——不断修正工艺。那些看似废话的热处理基础知识，比如C曲线、TTT图，关键时刻能救命。我至今每月还翻《热处理工程师手册》，温故而知新。好了，不啰嗦了。欢迎同行来切磋，我这儿还有几个疑难杂症没搞明白呢。🙏
