铣削加工：五轴实战，我踩过的坑与硬核技巧

说实话，干机械加工这行十几年，最烦的就是理论派说“五轴万能”。

真到了车间，那堆代码、夹具、刀具……哪一样不是让人头疼？

❗ 尤其是一开始搞叶轮。对，就是那个扭曲得要命的叶片。你以为上了五轴就一帆风顺？哈，天真。

记得第一次试切钛合金叶轮，刀柄直接撞到零件。 碰撞预警没调好。那一瞬间后背全是汗。后来才发现——很多CAM软件的后处理根本没把机床的旋转极限考虑进去。你说气不气？

所以现在我跟徒弟强调最多的一句：模拟，模拟，再模拟。 不光是刀路模拟，必须是机床仿真。用VERICUT或者机床厂自己的仿真模块。别省那点时间，真的。一次撞机够你哭半个月。

别被“五轴”俩字唬住

好多人有个误区——觉得五轴加工一定比三轴快。❌ 错得离谱。有些简单零件，你非要用五轴联动，反而节拍更长。因为旋转轴的移动速度往往比直线轴慢得多。

不过话说回来，有些活儿离开五轴还真不行。比如深腔模具。三轴刀长必须很长，刚性差得要命，震刀震得你怀疑人生。这时候五轴——刀轴摆个角度，用短刀、高速切，表面质量立马上一个档次。✅

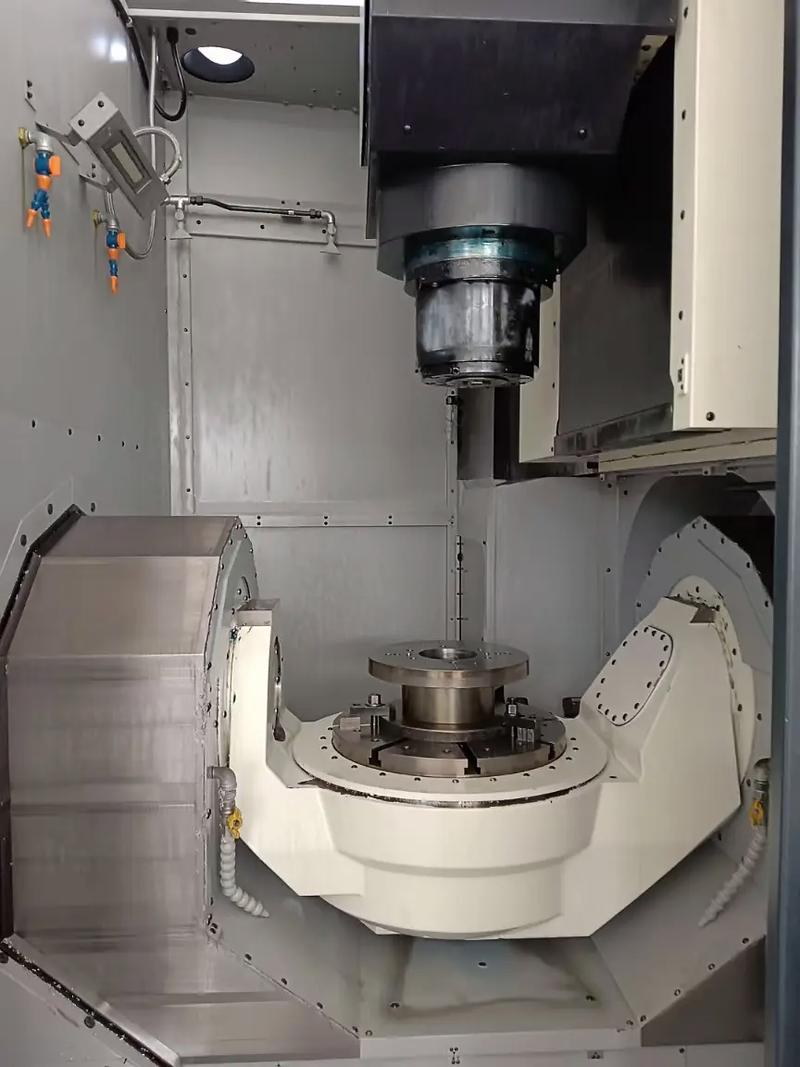

问：我用的是双转台五轴，加工大型工件时经常发现Z轴间隙误差很大，怎么解决？
答：双转台结构如果你工件太重，或者偏心没配平，转台轴承很容易磨损，间隙就来了。先做激光干涉仪检测，如果反向间隙超过0.01mm，直接叫机修调参数。临时方案可以在程序里加G05 P10000这类高速平滑功能，但根本还是机械调整。另外，加工前务必监测转台负载，别超过额定扭矩的70%，否则寿命急剧下降。💡

说到这儿，就又扯到另一个让人头大的事——编程策略。你用什么软件？NX？PowerMill？还是HyperMill？

我个人这几年从UG换到了Hypermill，就因为它的自动避让和安全平面生成实在太爽了。不过代价呢？后处理定制花了两万多。对，两万多。没打错字。小厂老板听了直摇头。但值不值？值。自从换了这个，撞刀风险降了九成。

当然，软件是死的，人是活的。再智能的CAM也得靠经验。比如进退刀。很多人还在用垂直进刀，那声音，嘎吱嘎吱，跟杀猪似的。你可以试试摆线进刀，或者圆弧切入，刀具寿命延长至少20%，切削声音也温柔得多。

刀具寿命这件事，真的气人

有一次，铣不锈钢叶盘，新买的整体硬质合金球头刀，加工了不到三个叶片就崩刃了。单价三百多。😡 气得我当场查切削参数。线速度120，每齿进给0.08，没毛病啊？结果问题出在冷却液压力上——中心出水才开到20bar，根本冲不断切屑。不锈钢一黏刀，完蛋。

后来把压力调到80bar，换了内冷刀具，寿命直接翻了四倍。所以啊，别小看冷却。

问：微小径铣刀（直径0.5mm以下）高速铣削石墨电极，特别容易断，有没有好办法？
答：这个问题太典型了。首先，转速必须拉高，至少30000转以上，最好用气浮主轴。其次，一定要用压缩空气吹屑，绝对不能加冷却液，石墨遇液体会糊死。再者，刀路策略用螺旋铣或层切，避免突然全刃接触。还有个小技巧：装刀时伸出量尽量短，控制在刀径的3倍以内，跳动校到3微米以下。💡最后，买好点的刀，别省那几十块钱。

说到跳动，又是一个大坑。很多人口头上重视，实际装刀时连百分表都懒得打。你主轴跳动不好，刀具偏摆二三十微米，高转速下力不平衡，刀具直接折弯。有次我们加工航空铝薄壁件，表面出现规则波纹，查了三天才发现是刀柄夹头没清洁干净——一粒小铝屑搞的鬼。🤯

未来，也许没那么远

这两年“自适应加工”挺火。什么意思？就是机床根据实时主轴负载自动调整进给率。OMATIVE这种第三方系统，或者Heidenhain TNC7自带的AFC。✅ 我去年在一个钛合金框架件上试了，加工效率提升了30%，而且刀具磨损非常均匀。以前每班换刀，现在两班一换。

但是，自适应不是万能的。如果工件装夹刚性不足，它频繁降速，反而节拍长。这也是血的教训换来的。

还有个趋势——在机测量。用雷尼绍测头加工完成后直接量，省了二次装夹。但我总觉得这东西在车间环境里不够皮实，测头信号偶尔跳变，搞得人一惊一乍。不过精度确实可以，能做到±0.005mm以内。😌

最后说句掏心窝子的话：铣削加工，尤其是五轴，真不是买个高端机床就万事大吉。从夹具设计、刀具选择、切削参数、仿真验证到测量补偿，每一步都是细节堆出来的。有时候你觉得自己已经够小心了，它还是会给你个“惊喜”——比如断刀、振纹、尺寸超差。但这也正是机械加工的魅力吧？永远有得学。

所以，接着干吧。
