干了二十年涂装，粉末涂层这事儿，说实话，越干越觉得水深的很。当年刚入行，师傅甩给我一本供应商手册，上面写着固化温度200度，时间10分钟。我照做，结果一批货全起泡。原因？工件太厚，热容量大，实际零件温度根本没达到200。所以啊，后来我学会一个道理——粉末涂层的灵魂不在粉末本身，而在你对整个系统理解得有多透。
前处理：99%的失败都埋在这里
很多人以为粉末涂层就是喷上去烤一烤，太天真了！你去车间转一圈，脱脂、水洗、磷化或者硅烷处理，哪一步能省？记得有一次，为了赶工期，磷化后水洗不彻底，结果涂层附着差得一塌糊涂，客户直接退货。赔了十几万，教训刻骨铭心。现在环保紧了，无磷转化膜（比如锆盐体系）渐渐流行，但要注意，它对水质要求更高，导电率必须控制在30微西门子以下，否则盐雾测试过不了。
问：既然前处理这么关键，有没有简单判断除油是否干净的办法？
答：有，干过一线的都知道——水膜破裂法。工件水洗后，提出水面，如果水膜连续完整，没有珠状收缩，除油基本合格。要用纯净水观察，别拿车间循环水，那水本身就有油。这不是书本理论，是血泪经验。
粉末回收与成本：细账才最要命

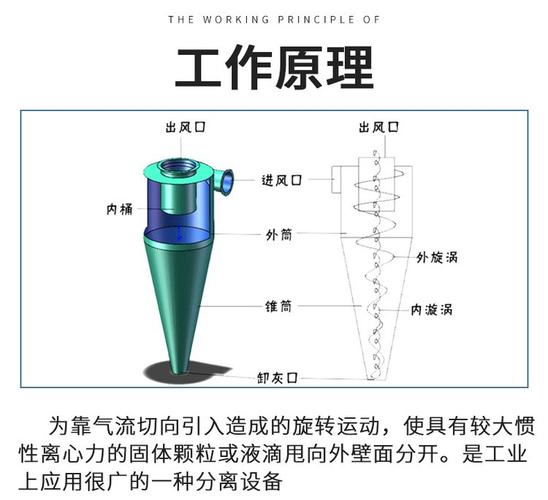

现在老板都盯着粉末利用率，嚷嚷着要上回收系统。没错，理论上回收系统能到95%以上，但实际呢？如果你经常换颜色，回收粉混色，那点回收粉只能当废料卖，利用率还不如少买几箱粉。我见过一个厂，为了省粉，回收粉不过筛直接加新粉用，结果涂层全是颗粒，返工率飙升。所以，我的建议：大批量单一颜色，回收系统是大杀器；多颜色小批量，老老实实控制喷房气流，别乱回收。
问：都说粉末涂层环保，没有VOC，但实际中还有哪些环保隐患？
答：环保是相对的。粉末喷涂没有溶剂挥发，确实比油漆强。但别忘了固化炉的废气——如果粉末含有TGIC（异氰尿酸三缩水甘油酯），固化时会有少量有害气体，得加装处理装置。另外，废弃粉末也不能乱倒，属于固体废弃物，要专门回收。还有噪音，回收风机的噪音经常被投诉。环保不是甩手掌柜，细节一堆。
固化曲线：别只看仪表
前面提了工件温度滞后问题，这里面门道很多。我习惯用炉温跟踪仪，测工件实际温度曲线。特别是厚件，升温慢，保温时间要重新算。还有一个坑：固化炉的温差！有些炉子上下差20度，结果上面过烘颜色发黄，下面不熟导致耐冲击差。必须定期校准。再说个少有人提的——固化后的冷却速度。快速冷却能减少涂层内应力，提高附着力，对尼龙粉末尤其重要。但很多厂直接自然冷却，导致涂层发脆。
说到粉末本身，现在低温固化粉末很热，声称能省电30%。我试过几家，性能嘛…反正户外耐候性还是不如常规体系。如果你做的是汽车外饰件，千万别贪那点电费，老老实实用高耐候聚酯，不然两年后褪色，索赔哭死。❗选择粉末，要看全生命周期成本，不是单价。
最后，我见过最蠢的操作：用压缩空气吹掉工件表面灰尘，不装油水分离器，吹上去全是油雾，涂层直接报废。这行细节太多，讲不完。但记住，粉末涂层是一门手艺，不是按按钮的自动化。多去车间摸一摸，比看十篇论文管用。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：粉末涂层：别再信那些“理论完美”的参数了——一位老工业的真心话 https://www.dachanpin.com/a/tg/62520.html
