高速磨削到底有多快？聊聊磨削加工的速度与激情

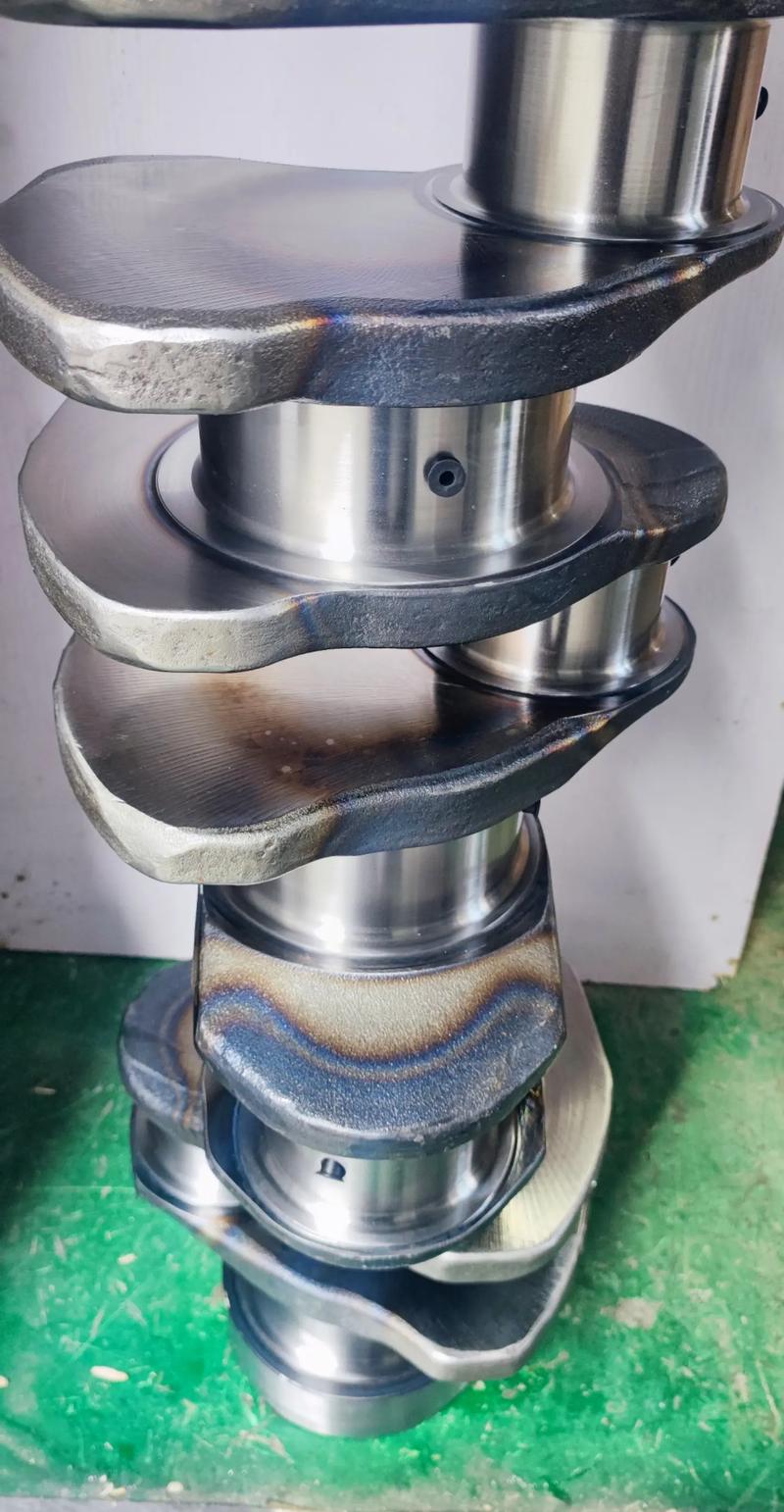

上个月去一家汽车零部件厂，现场看到一台高速磨床，砂轮线速度跑到120米每秒。我当时愣了几秒——这玩意儿转起来声音都变了，不是那种刺耳的尖叫，而是一种低沉的呼啸，像困兽在笼子里发威。旁边的操作工倒是淡定，说这床子一天磨几千根曲轴，圆度能稳在2微米以内。行吧，是我见识少了。

其实高速磨削这个概念，说起来也不是新东西。但真正落地到产线上，并且还能保持稳定，就考验功力了。传统磨削，砂轮线速度一般也就30-60米每秒，再往上走，什么振动啊、烧伤啊、砂轮破裂啊，全找上门来。可一旦突破那个坎——嘿，效果是翻天地覆的。同样的去除量，效率能提高好几倍，表面粗糙度反而更好。这就很违反直觉，对吧？但背后的物理道理掰开来看，又顺理成章。

高速磨削到底“高”在哪？

按教科书定义，砂轮线速度超过80 m/s就算高速磨削。但工业现场现在动辄100、120甚至160 m/s，还有实验性质的超高速磨削，直奔500 m/s。说实话，160 m/s在高端轴承、曲轴产线上已经不算稀罕了，欧洲有些设备干脆把这个速度当成标配。我们这边嘛，虽然喊着学德国工业4.0，但不少小厂还在用老掉牙的30 m/s床子，单件节拍差出一大截，更别说磨削烧伤导致零件早期失效，被主机厂退货——有苦难言。

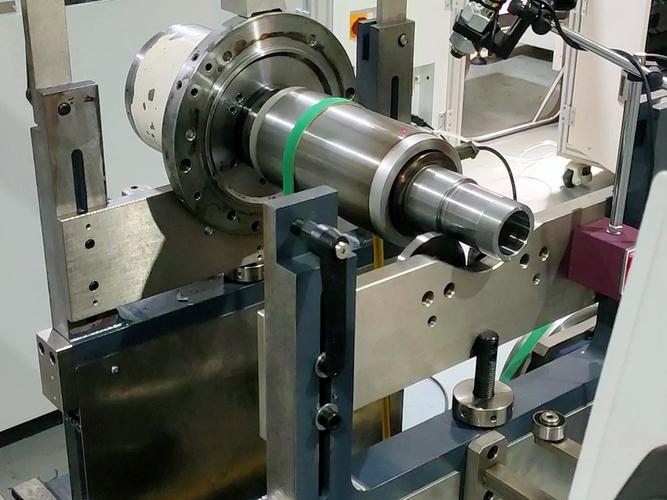

速度一上来，磨屑变形、热传导、润滑冷却的机制全变了。听过“绝热剪切”吗？切屑来不及散热就被带走，所以工件表面反而不会过热。这就是为什么高速磨削能减少烧伤，不是靠浇更多冷却液硬怼。当然这得配合合适的砂轮——结合剂、磨料、气孔率，错一点都不行。有一次我们试了一种国产CBN砂轮，线速度刚过百，砂轮就崩边了，差点把防护罩打穿。后来发现是动平衡没做好，加上结合剂高温强度不够。血泪教训！

砂轮、冷却和烧钱的机床

高速磨削的核心，除了主轴和轴承，砂轮直接决定成败。陶瓷结合剂CBN砂轮，现在是大热门，热导率高，硬度够，但修整起来也麻烦。电镀CBN寿命更长，可一旦磨损就得回厂重新镀，小厂耗不起那时间。我见过一个老板，非要拿普通刚玉砂轮跑80 m/s，结果砂轮破裂甩出来，伤了三个人！❗ 这就是玩命。磨削液也不能用常规的，压力得打到二三十兆帕，冲进去把气障破开，不然砂轮周围一层空气膜，液根本进不到磨削区。好多人纳闷：明明流量很大，怎么还是烧伤？——就是没穿过那层空气屏障。问：怎么判断磨削液有没有真正进入高速磨削区呢？答：看磨削火花形态和颜色，如果火花断断续续、颜色发蓝，大概率是润滑不足。更可靠的办法是用热成像仪看工件表面温度梯度，突然多出一个热点，就说明液没到位。设备厂家现在也提供磨削区压力传感器，实时监测，但那个贵得离谱！

工艺参数：快慢之间的玄学

很多人以为高速了，进给就可以随便加大。天真。磨削深度、工作台速度、砂轮修整间隔，这些参数耦合得厉害。我见过一组数据：线速度从60提到120 m/s，如果其他不变，表面粗糙度确实能从Ra 0.8骤降到0.3，可残余应力分布反而不规律了，有时拉应力反而增大。这就需要调整进给策略，可能要用更小的切深，但更多行程。问：那高速磨削能不能一刀切完代替粗精磨分开？答：理论上可以，用较软等级的砂轮，保持自锐性，一次走刀完成从粗到精，但这对机床刚性和控制系统要求极高。目前曲轴颈磨削有些已经在用这种“一次磨”工艺，但难点在于在线测量——磨削过程中尺寸和圆度一直在变，必须闭环反馈。顶级的马波斯测量仪，一套下来几十万，国内小厂舍不得。所以你看，真正量产稳定的高速磨削，都是大厂。但话说回来，并不是所有零件都适合。薄壁件，比如液压阀套，高速磨削容易诱发颤振，得不偿失。这时候还不如采用缓进给强力磨削，慢工出细活。

磨削烧伤这个幽灵

现在新能源车嘴上喊着降本，变速箱齿轮精度要求一点没降，磨削烧伤检测严得要命。酸洗法最传统，但耗时毁零件，现在流行巴克豪森噪声法，无伤检测。可那个仪器对环境磁场敏感，有次在产线旁做了屏蔽罩，结果读数依然飘忽不定，最后发现是旁边一台中频感应加热机在干扰。气得我当场骂娘。❗ 所以现场经验比纸面标准重要多了。高速磨削能减少烧伤没错，但万一磨削液断供几秒，或者砂轮堵塞没及时修整，一秒高温足够让表面硬度降好几个HRC。那种局部软点，疲劳寿命减半都不止。我见过一台风电增速箱，齿轮磨削烧伤没检出来，装机运行不到半年，齿面剥落，整个订单赔了一千多万。谁能想到就那1平方毫米的烧伤块？

智能磨削：数据不是摆设

现在稍微高端的磨床，都自带一堆传感器。主轴功率、声发射、振动频谱…数据哗哗地流，但多数厂子拿来做摆设。其实这些数据连着看，能抓出很多隐患。比如功率信号里某个频段的能量突增，可能就是砂轮钝化的前兆。我们团队去年搞了个边缘计算模块，就挂在磨床电柜里，实时算特征值，提前十几分钟预警修整时间。效果嘛，良率从93%提到98%，但前提是有人信数据。有经验的老师傅凭耳朵听就知道砂轮该修了，瞧不上这些花活。不过你让他半夜三点还保持精神，可能吗？数据不会累。

磨削加工发展到今天，说到底是材料、装备、工艺、检测的协奏，缺一样都演砸。高速磨削只是其中一剂猛药，用好了药到病除，用不好上吐下泻。看到市面上不少培训，还在讲二十年前的磨削参数表，有点哭笑不得。现场问题千奇百怪，比如磨削液泡沫多得溢出槽，查到最后是系统里滋生了一种嗜油菌…这种坑，教科书永远不会写。

所以啊，搞磨削的，得时时刻刻跟机器较劲，跟砂轮较劲，跟那看不见的微米级较劲。哪天你摸着刚磨出来的轴颈，温润如玉，轮廓仪一测圆度0.001，那瞬间，比什么都有成就感。
