车削加工实战：从断屑难题到表面质量，一线老师傅的私藏笔记

干了快二十年车工，要说车削加工有多简单，闭着眼睛都能干；要说它有多难，有时候一根小轴能让你折腾一整天。特别是碰到新材料——上周那批Inconel 718，简直噩梦。刀片上去没几分钟就崩刃，陪产的质检小姑娘都快哭了。可一旦调顺了，看着切屑像弹簧一样弹出来，那种爽感，没法说！

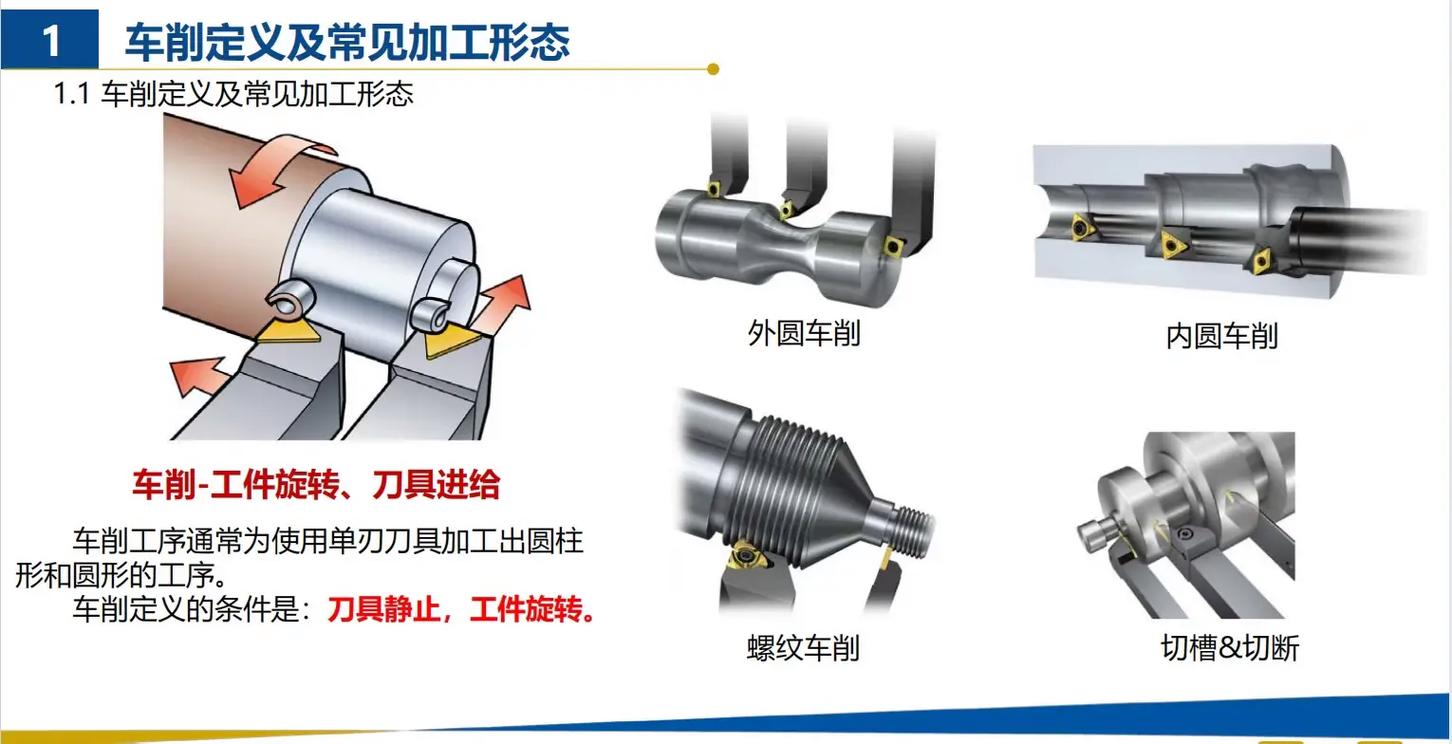

很多新手以为车削就是装夹、对刀、启动，其实里面的道道儿深了去了。从刀具几何参数、切削用量，到冷却方式、甚至装夹方式，每个变量都影响最终结果。而且现在都讲智能制造，车间的CNC设备联网越来越多，可基础的东西如果没吃透，数据再多也是白搭。

断屑，永远的痛

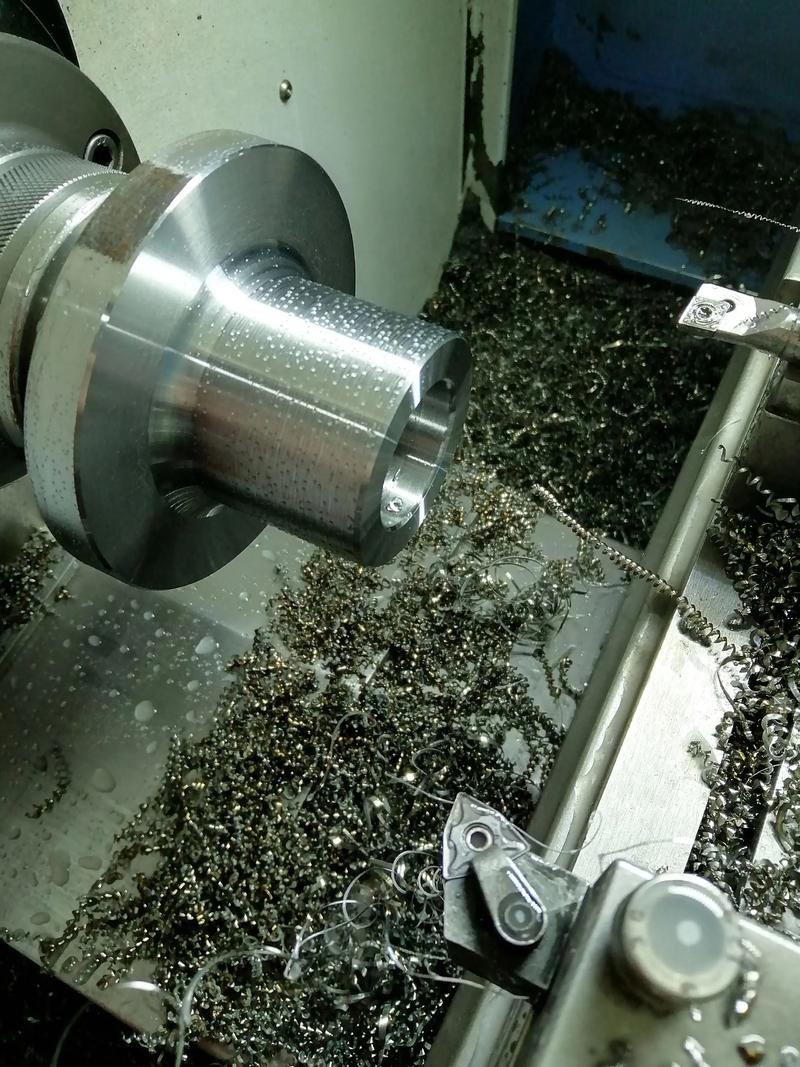

长切屑缠绕工件，轻则划伤表面，重则伤人停机。我见过最夸张的一次，切屑把刀塔都缠死了，一个人拿钩子拽了十分钟。💡 断屑不只是排屑方便，它直接影响刀具寿命和加工效率。你可能会问：

问：为啥同样的材料、同样的刀片，别人不断屑，我的却像拉面？

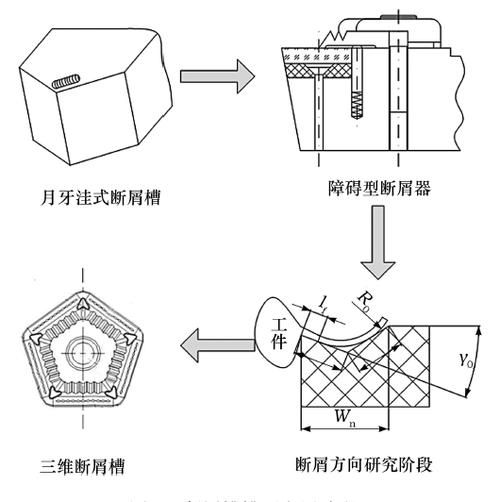

答：除了刀片槽型，切削参数搭配太关键了。比如车40Cr调质钢，如果切深只有0.5mm，进给0.1mm/r，那切屑根本卷不起来。试试把进给加大到0.25，切深增加到1.5mm以上，立马就断了。当然，精加工余量小，那就得靠断屑槽形状——前角小、刃口负倒棱的槽型对小切深断屑有奇效。不过话说回来，槽型不是万能的，有时候还得在程序里加“啄式”断屑，也就是进一退半。

这些年刀片涂层进步神速，什么AlTiN、TiSiN，甚至纳米复合涂层，确实耐磨。但涂层再好，基体不匹配也白费。比如加工不锈钢，推荐用锋利刃口配低摩擦涂层，否则积屑瘤长得飞快。❗ 我试过某品牌PVD涂层的硬质合金刀片车316L，线速度从80提到120，寿命反而降了40%，就因为没注意切深必须超过涂层的稳定磨损区。

表面粗糙度总不达标？可能不是刀尖半径的锅

一提粗糙度，很多人条件反射般换更小的刀尖半径。这没错，但忽略了机床自身的振动。有一回我加工一根细长轴，Ra始终在1.6下不去，换了磨过的刀片都没用。后来把跟刀架重新调整，中心架支撑位置微调了5mm，粗糙度直接降到0.8。说实话，有时候工艺系统的刚性远比刀具本身重要。

问：数控车削内孔时，表面有规律性振纹怎么破？

答：大概率是镗刀杆悬伸太长。选硬质合金或减振刀杆是正道，但预算不够？试试在刀杆外面裹一层橡胶阻尼层，或者改变切削参数避开共振区——把转速调高15%或降低20%，再看纹路变化。还有一招：编程时用分段进给，在容易出现振纹的深度段降低进给率。

不过有时粗糙度差纯属积屑瘤时有时无，尤其是铝合金。解决思路不是一味提速，而是用切削液充分冲刷，或者干脆用金刚石刀具。记得有次参观一个做汽车活塞的工厂，他们精车铝裙部，用PCD刀片，线速度飙到600米/分，表面像镜子一样。那时我真心感慨：刀具材料决定上限啊。

冷却方式：从传统乳化液到高压断屑，再到微量润滑（MQL）

讲真，十年前我们厂遍地是乳化液，地面永远湿漉漉。现在环保查得严，很多企业转向准干式切削。高压冷却（比如70bar以上）对付不锈钢和高温合金断屑太管用了——直接把切屑冲断，还能降低切削区温度。但MQL（微量润滑）在加工铸铁和碳钢时效果出众，省去了废液处理麻烦。不过加工粘性材料时，MQL冷却不够，刀具磨损反而加快。所以没有万金油，得看工件材料、批量和环保要求。

最近搞智能化，车间里上了机床联网，采集电流、振动信号监测刀具磨损。一开始觉得挺玄乎，用下来发现，实时预警确实能避免撞机，但误报率有点高，尤其铣削相比，车削负载稳定，靠电流判断崩刃还行，检测后刀面磨损还得辅以前置测量。💡 不过借助这些数据，优化切削参数确实方便了——比如能看出哪段路径切削力波动大，微调进给速度，既提效率又护刀。

问：车削加工中，如何平衡生产节拍和刀具成本？

答：这得算综合成本。假设一片刀片100块，原来用保守参数能车100件，单件刀具成本1块；提高切削速度30%后，刀具寿命降到80件，但节拍快了，分摊人工和机床折旧后，单件总成本从3.2降到2.9，那当然干。前提是换刀调机时间不能太长，否则得不偿失。很欣赏一些外企搞的“刀具寿命管理”，设置换刀预警线，让操作工在工件流转间隙换刀，非生产时间几乎为零。

这几年非标刀具定制也火起来了，特别是航空零件。去年参与一个涡轮盘项目，车削高温合金法兰，标准刀片根本扛不住连续高温切削。后来找了家瑞典刀具商，专门设计了带内冷通道的仿形车刀，切削液压力120bar，切屑立刻变碎。虽然单价贵了三倍，但整体加工时间缩短一半，算下来单件成本还降了。这事儿说明，思路要活泛，别在旧传统里打转！

哦对了，装夹方式也常被忽略。比如薄壁件，三爪卡盘夹持稍紧就变形，车出来圆度超差。现在推崇用扇形爪或包套式夹具，甚至用液压膨胀芯轴，装夹精度能到3微米。不过小厂哪有这条件？土办法是垫铜皮，慢慢找正——虽然耗时，但总比报废强。
