价值流图（VSM）：别再画“完美”的现状图了，那才是最大的浪费

去年我在一家汽车零部件厂看他们的价值流图，会议室墙上贴满了打印出来的A3纸，箭头、数据框、库存三角……画得那叫一个漂亮。说实话，第一眼我都想鼓掌了。但当我指着那个长达18天的原材料库存问“这个数据怎么来的”，现场鸦雀无声。后来才知道，那是三年前的ERP报表里扒出来的。你看，这就是我们现在推VSM最典型的坑——把作图本身当成了目的。

我这些年跑过上百家工厂，价值流图这东西，真的不是“画出流程就行”。它本质上是一面镜子，照的是你工厂里流动的物料、信息和时间。但问题是，很多人照镜子只化妆，不洗脸。所以今天我想聊点实在的：怎么让VSM从墙上走下来，变成车间里能用的工具。

❗ 先搞清楚你在画什么：不是流程图，是“时间剖面”

很多人一上来就打开Visio，恨不得把所有工序都堆上去。错了。VSM的核心视角只有一个——从客户拉动的角度，看价值如何被一步步累加，以及……中间浪费了多少等待的时间。举个例子，有个做精密齿轮的厂子，他们有一条产线“看起来”很顺，设备都是U型布局。但价值流图一画出来，加工时间加在一起才83分钟，而整个生产周期是11天。11天啊！那83分钟以外的部分全是停滞、搬运和检验。这时候你再去看那个图，就能感受到一种荒谬感：我们拼命优化加工节拍，却对沉默的巨量浪费视而不见。

所以我的习惯是，画现状图的时候必须带两个数字：增值比（VA ratio）。也就是增值时间除以总生产周期。这个数字通常低得离谱，0.5%都算高的。看到这个数字，老板们才会真正坐不住。

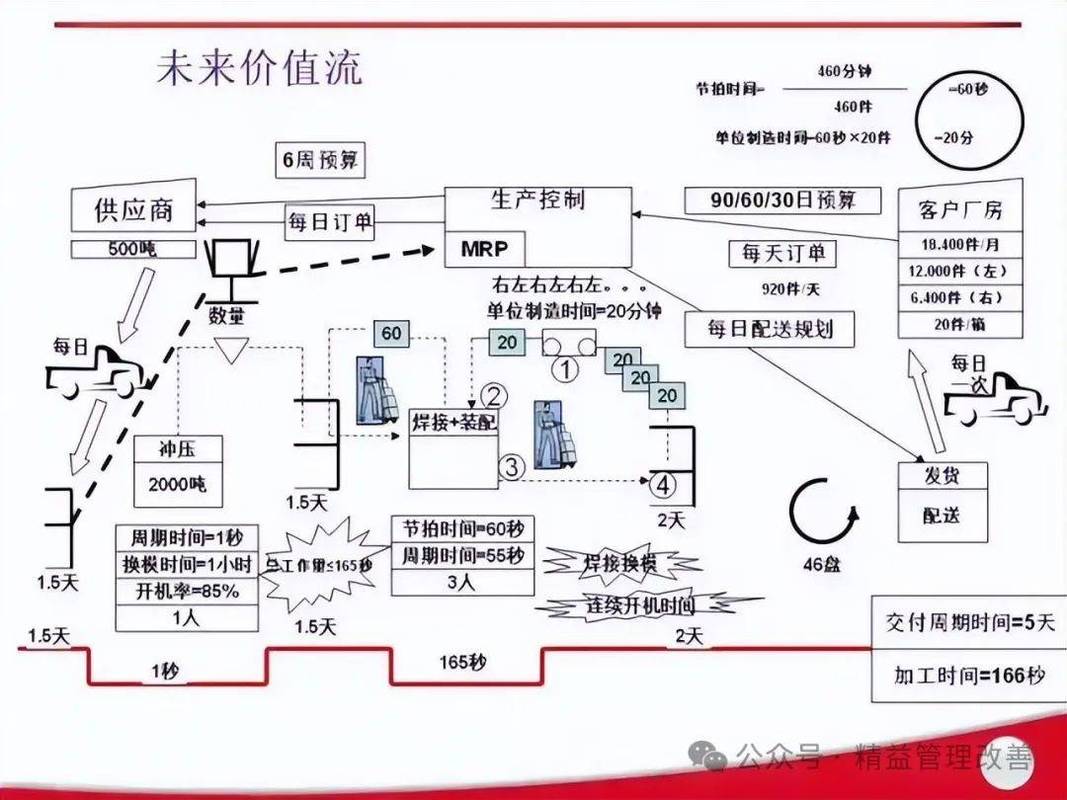

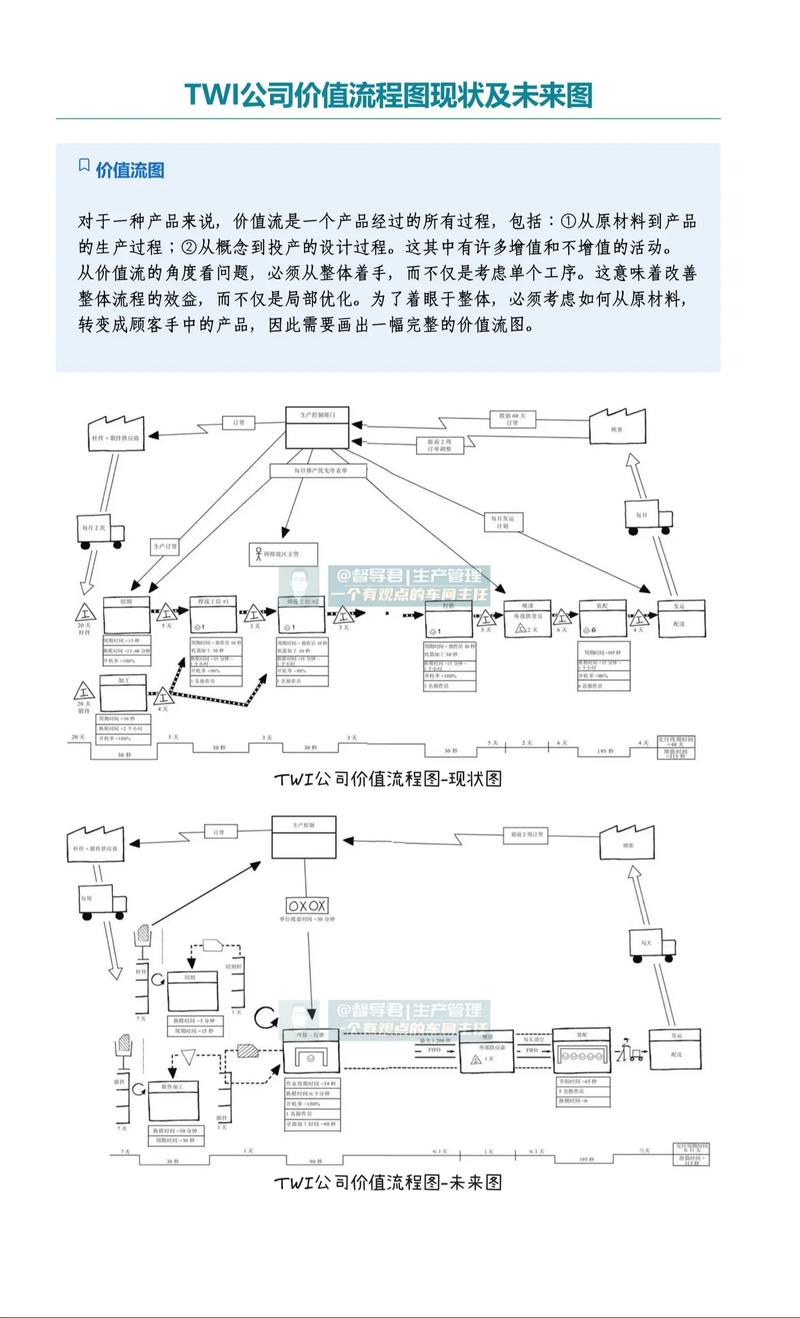

💡 从“现状图”到“未来图”：别做梦，先拔掉那些刺

问：我们画了现状图，也发现了爆多的浪费，但不知道怎么设计未来图，感觉一步到不了位。

答：哈哈，这正是最要命的地方。很多人画未来图就像在描绘共产主义，恨不得一天之内消除所有库存、实现单件流。但现实吗？不现实。我的建议是：未来图不是设计出来的，是“拔刺”拔出来的。你从现状图里找那个最让你痛苦的阻塞点——比如热处理工序前总是堆着两天的待加工品，那就先聚焦这个点，问五个为什么。可能是换型时间太长？可能是计划排程逻辑混乱？然后针对这个点设计一个“三个月可实现的未来状态”。这样迭代几次后，你会发现整张图慢慢活了起来。

还有一点很关键，未来图里一定要标注看板信号、超市拉动、信息流转的方式。我见过太多未来图只改了物料流，信息流还是那根歪歪扭扭的箭头，写着“每日排程”四个大字。这等于只换硬件不装系统，能跑起来才怪。

✅ 数字化时代的VSM：别让软件替代了你的思考

现在很多MES或工业互联网平台都带价值流图模块，数据自动采集，动态更新。这当然是好事，但我也见过一个极端案例：某家电工厂上了套昂贵系统，大屏上实时VSM流光溢彩，可生产周期一点没缩短。为什么？因为软件只会告诉你“哪里慢了”，却不会告诉你“为什么慢”。操作工为了凑OEE指标，提前把第二天要干的活儿也扫码报工了，数据漂亮得很，但实际在制品翻了一倍。你看，如果你不去现场盯，不去和班组长抽烟聊天，你永远捕捉不到这种隐秘的博弈。

所以我现在的做法是：先用纸笔画，逼着团队走出办公室，拿秒表、计数，甚至翻垃圾桶旁的返工记录。等真正理解了流程的“味儿”，再导入数字工具做持续监控。顺序不能反。

问：我们公司已经用了ERP和MES，再做纸质的价值流图是不是倒退？

答：一点都不是倒退！ERP里的数据是“会计视角”，关注的是成本归属和财务过账；MES的数据是“执行视角”，颗粒度细但往往缺乏端到端的串联。而VSM需要的是物理流动的真相，比如一堆工件从车床到磨床到底走了多少步、等了多久？这些数据系统里根本没有现成的。你必须自己去“扒”。我甚至碰到过一家厂，系统显示某工序良率99.8%，但价值流调研时发现，他们会在工序后面设个秘密返修区，那些返修品根本不入系统……这要是不去现场，永远是个黑箱。
