价值流图(VSM):别再画“完美”的现状图了,那才是最大的浪费

去年我在一家汽车零部件厂看他们的价值流图,会议室墙上贴满了打印出来的A3纸,箭头、数据框、库存三角……画得那叫一个漂亮。说实话,第一眼我都想鼓掌了。但当我指着那个长达18天的原材料库存问“这个数据怎么来的”,现场鸦雀无声。后来才知道,那是三年前的ERP报表里扒出来的。你看,这就是我们现在推VSM最典型的坑——把作图本身当成了目的。

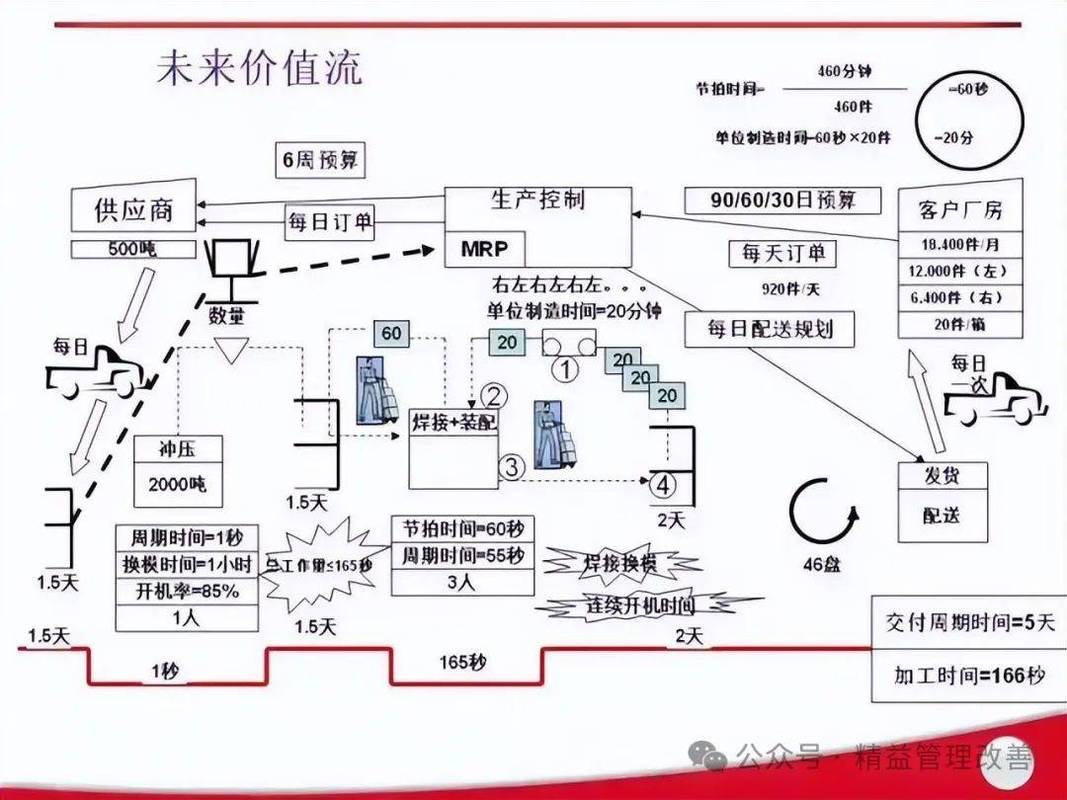

制造业价值流图现状图绘制现场讨论
制造业价值流图现状图绘制现场讨论

我这些年跑过上百家工厂,价值流图这东西,真的不是“画出流程就行”。它本质上是一面镜子,照的是你工厂里流动的物料、信息和时间。但问题是,很多人照镜子只化妆,不洗脸。所以今天我想聊点实在的:怎么让VSM从墙上走下来,变成车间里能用的工具。

❗ 先搞清楚你在画什么:不是流程图,是“时间剖面”

❗ 先搞清楚你在画什么:不是流程图,是“时间剖面”
❗ 先搞清楚你在画什么:不是流程图,是“时间剖面”

很多人一上来就打开Visio,恨不得把所有工序都堆上去。错了。VSM的核心视角只有一个——从客户拉动的角度,看价值如何被一步步累加,以及……中间浪费了多少等待的时间。举个例子,有个做精密齿轮的厂子,他们有一条产线“看起来”很顺,设备都是U型布局。但价值流图一画出来,加工时间加在一起才83分钟,而整个生产周期是11天。11天啊!那83分钟以外的部分全是停滞、搬运和检验。这时候你再去看那个图,就能感受到一种荒谬感:我们拼命优化加工节拍,却对沉默的巨量浪费视而不见。

所以我的习惯是,画现状图的时候必须带两个数字:增值比(VA ratio)。也就是增值时间除以总生产周期。这个数字通常低得离谱,0.5%都算高的。看到这个数字,老板们才会真正坐不住。

💡 从“现状图”到“未来图”:别做梦,先拔掉那些刺

问:我们画了现状图,也发现了爆多的浪费,但不知道怎么设计未来图,感觉一步到不了位。

答:哈哈,这正是最要命的地方。很多人画未来图就像在描绘共产主义,恨不得一天之内消除所有库存、实现单件流。但现实吗?不现实。我的建议是:未来图不是设计出来的,是“拔刺”拔出来的。你从现状图里找那个最让你痛苦的阻塞点——比如热处理工序前总是堆着两天的待加工品,那就先聚焦这个点,问五个为什么。可能是换型时间太长?可能是计划排程逻辑混乱?然后针对这个点设计一个“三个月可实现的未来状态”。这样迭代几次后,你会发现整张图慢慢活了起来。

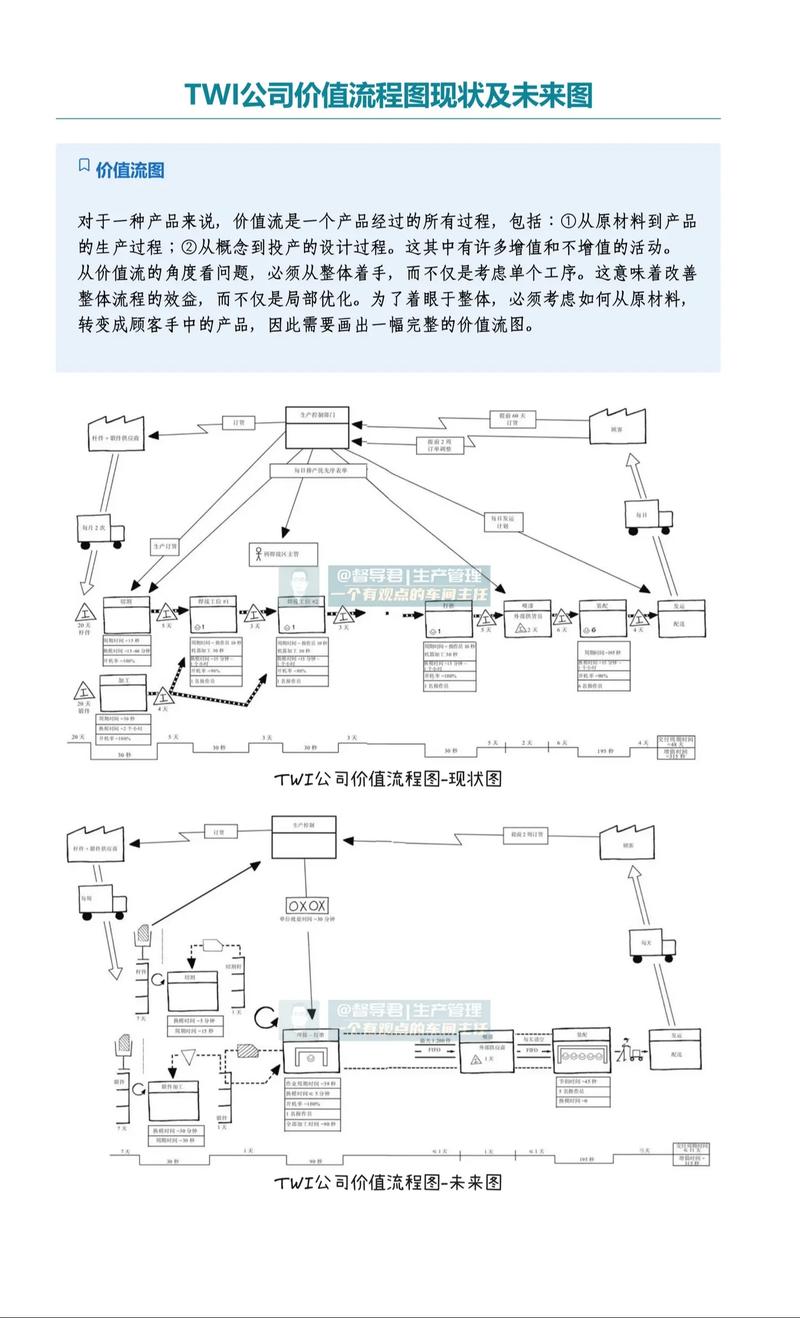

价值流图未来状态设计手绘草图
价值流图未来状态设计手绘草图

还有一点很关键,未来图里一定要标注看板信号、超市拉动、信息流转的方式。我见过太多未来图只改了物料流,信息流还是那根歪歪扭扭的箭头,写着“每日排程”四个大字。这等于只换硬件不装系统,能跑起来才怪。

✅ 数字化时代的VSM:别让软件替代了你的思考

✅ 数字化时代的VSM:别让软件替代了你的思考
✅ 数字化时代的VSM:别让软件替代了你的思考

现在很多MES或工业互联网平台都带价值流图模块,数据自动采集,动态更新。这当然是好事,但我也见过一个极端案例:某家电工厂上了套昂贵系统,大屏上实时VSM流光溢彩,可生产周期一点没缩短。为什么?因为软件只会告诉你“哪里慢了”,却不会告诉你“为什么慢”。操作工为了凑OEE指标,提前把第二天要干的活儿也扫码报工了,数据漂亮得很,但实际在制品翻了一倍。你看,如果你不去现场盯,不去和班组长抽烟聊天,你永远捕捉不到这种隐秘的博弈。

所以我现在的做法是:先用纸笔画,逼着团队走出办公室,拿秒表、计数,甚至翻垃圾桶旁的返工记录。等真正理解了流程的“味儿”,再导入数字工具做持续监控。顺序不能反。

问:我们公司已经用了ERP和MES,再做纸质的价值流图是不是倒退?

答:一点都不是倒退!ERP里的数据是“会计视角”,关注的是成本归属和财务过账;MES的数据是“执行视角”,颗粒度细但往往缺乏端到端的串联。而VSM需要的是物理流动的真相,比如一堆工件从车床到磨床到底走了多少步、等了多久?这些数据系统里根本没有现成的。你必须自己去“扒”。我甚至碰到过一家厂,系统显示某工序良率99.8%,但价值流调研时发现,他们会在工序后面设个秘密返修区,那些返修品根本不入系统……这要是不去现场,永远是个黑箱。

🚫 几种常见的“假VSM”,你中招没?

🚫 几种常见的“假VSM”,你中招没?
🚫 几种常见的“假VSM”,你中招没?

1. 会议室VSM:一帮工程师对着电脑回忆流程,数据靠“经验估计”。画出来平滑如丝,一到车间就碎一地。

2. 庆祝式VSM:花三天画完现状图,然后打印裱框,开香槟庆祝“我们终于有图了”。图是有了,改善呢?没有。

3. 领导专用VSM:图上全是领导想看的指标,库存三角小得几乎看不见。这哪是价值流图,这是献礼工程。

要我说,VSM最大的价值不在图,而在于画图过程里那种“啊哈”时刻:当物流经理突然发现,他的采购批量竟然导致了总装线边堆积如山的呆料;当生产主管意识到,换模时间长不是因为技术难,而是因为模具架离设备太远……这些顿悟,才是价值流图带来的真正改变。

最后讲一个让我印象很深的事。有一次在注塑车间,一位老班长指着价值流图的某个库存节点说:“这堆东西我知道,三年前客户取消订单留下的,一直没敢扔。”全场都笑了,但背后是冰冷的管理现实。后来他们清掉了那批呆滞品,腾出了好大一片场地。你看,一张图如果连这种“僵尸库存”都照不出来,那它跟废纸有什么区别?

所以,别急着打开电脑,先走到车间去,抓一把零件,感受一下它们的温度和重量——因为那才是价值流里,最真实的“流动”。
