工业以太网实战:别让协议兼容性拖垮你的产线

上周四凌晨三点,产线突然全线停机。

PLC 疯狂报警,HMI 画面一片红。我们冲进车间,发现核心交换机所有端口指示灯像蹦迪一样狂闪——网络风暴。故障定位花了两小时:新接入的一台机器人控制器,因为 EtherNet/IP 配置的一个低级错误,直接广播淹没了整个控制网。

说实话,这种破事我见得太多。

协议之战:你以为的互联互通,其实是互相伤害

工业以太网发展了二十多年,标准不是太少,而是太多。PROFINET、EtherNet/IP、EtherCAT、POWERLINK、CC-Link IE……每家都说自己开放,结果一堆私有的 Application Profile 让你实际集成时想砸柜子——对吧。比如你用西门子 PLC 带个三菱伺服,走 CC-Link IE Field Basic 理论上可行,但那配置步骤繁琐到让你怀疑人生。

更坑的,是设备兼容性。很多厂商宣称支持标准协议,实际只实现了子集。有一次我们买了个第三方 IO-Link 主站,手册上标着“PROFINET RT”,结果连接后诊断缓冲区狂刷“数据长度不匹配”警告。查了半天,发现它不支持 DCP 的某些可选字段,而我们的控制器偏偏检查得严。最后逼得我们用了一台额外的网关做协议转换……延时增加了 8ms,高速贴片直接受影响。

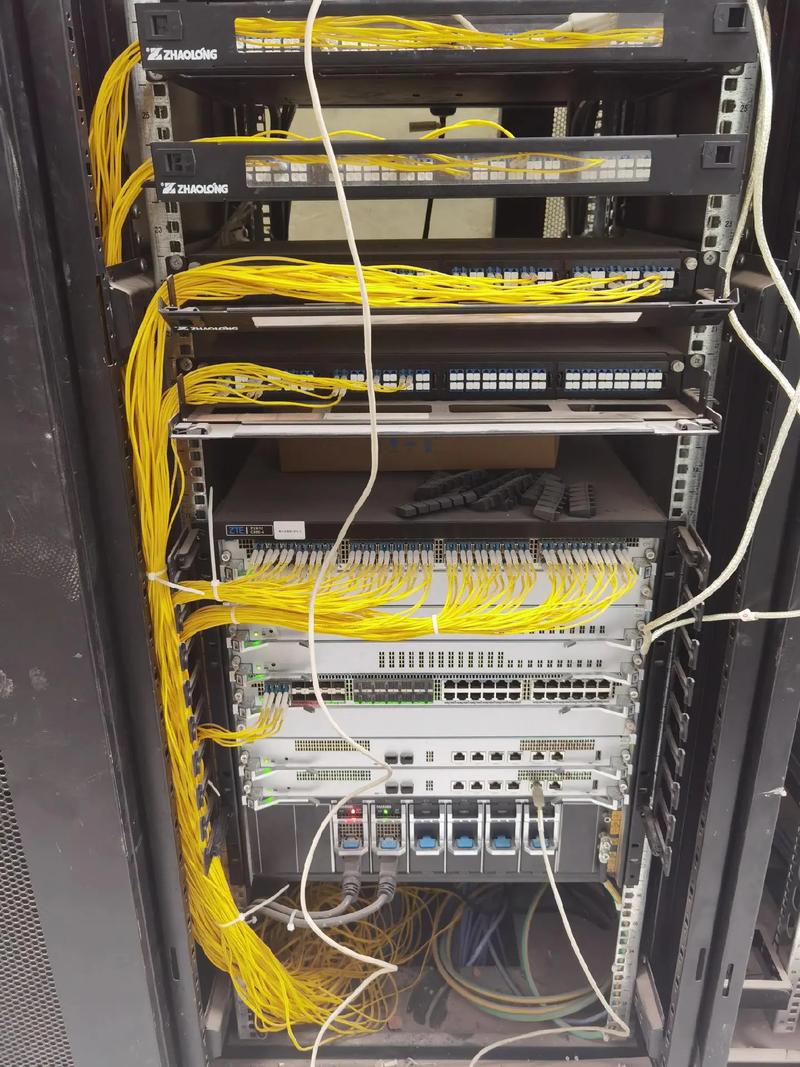

工业以太网协议网关混乱接线实拍
工业以太网协议网关混乱接线实拍

选型时千万别只看彩页。 一定要拿样机在自己的网络里实测,尤其涉及多厂商混网的情况。一个看似微小的协议实现差异,会在批量部署时变成灾难。

问:这么多协议,我新上一条产线到底怎么选?

答:没有银弹。先理清你的主要控制设备供应商,捆定它推荐的协议生态,这样能得到最好的诊断工具支持。比如你大部分用罗克韦尔,那 EtherNet/IP 自然是首选,别想着硬上 PROFINET 装个转接网关就觉得兼容了——那只是连通,不是融入。如果运动控制轴数多、同步要求高,看看 EtherCAT 或者 POWERLINK,它们的分布式时钟确实强悍。但代价是交换机不通用,必须专用从站芯片。而 PROFINET IRT 或 EtherNet/IP CIP Motion 需要支持精密时钟的交换机,成本立马上来了。所以,先算清楚实时需求:你的应用到底需要等时同步到 microsecond 级别,还是软实时 10ms 就够了?很多项目在这步就盲目追求高配,预算爆炸。

物理层陷阱:别让你的网线成为干扰天线

协议问题死在软件上,物理层更隐蔽。

今年夏天我们改造一条冲压线,控制器和驱动器之间用 PROFINET,但频繁出现偶发断连。抓到包一看,全是 FCS 错误和意外的帧间隙超时。一开始怀疑网线太长超过 100 米,但实测只有 60 米。后来发现,网线路径经过一台老旧的 200kW 变频电机动力电缆,只隔了 10 厘米——尽管用的是双屏蔽 S/FTP 线缆,但那股强烈的电磁干扰(EMI)通过耦合直接把信号质量干成了垃圾。后来重新走线,并在线缆两端加了金属套管并可靠接地,问题才消失。

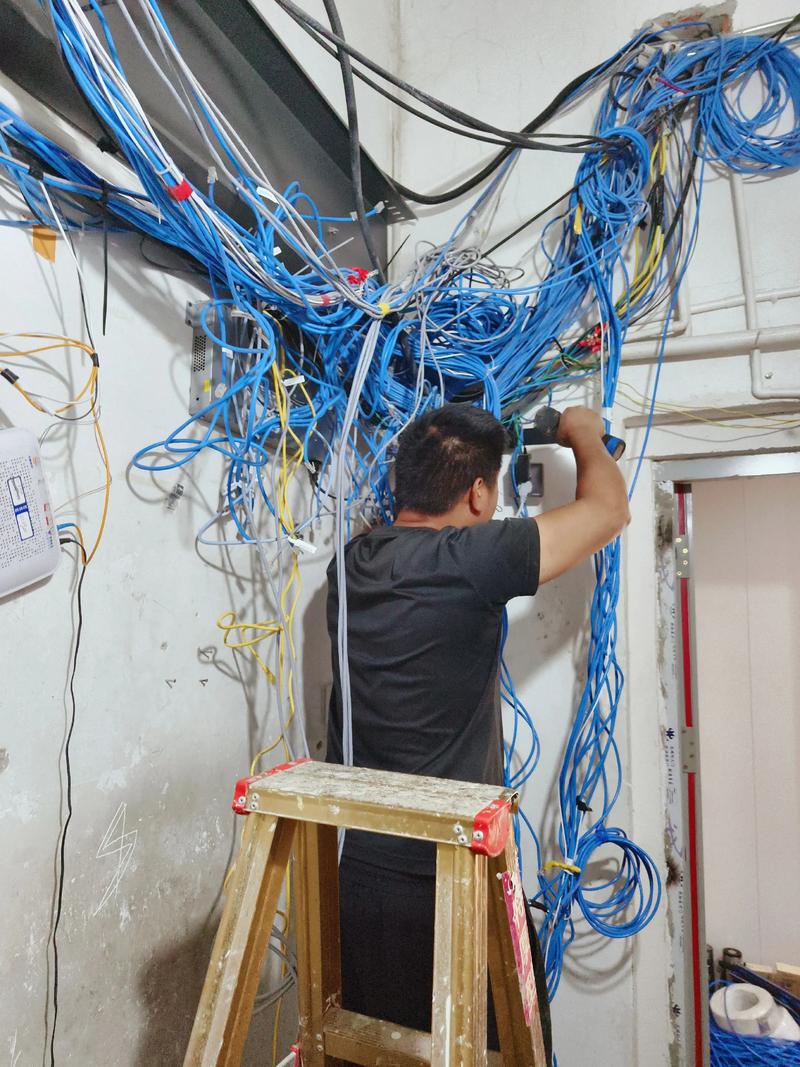

工厂电磁干扰导致以太网丢包布线现场
工厂电磁干扰导致以太网丢包布线现场

问:为什么我们的工业以太网总是莫名其妙丢包,交换机端口显示大量 CRC Error?

答:八成是 EMC 问题,剩下两成是劣质连接器。先检查线缆屏蔽层是否两端都做了 360° 环接接地,很多时候电工偷懒只接了一端,或者用 pigtail 辫子接地,那样高频噪声根本泄放不掉。其次,用线缆验证仪测一下近端串扰(NEXT)和回波损耗,质量差的 RJ45 插头在震动环境下会逐渐氧化松动,接触电阻变大,导致信号反射。工业环境最好用 M12 D-coded 或 X-coded 连接器,抗振动和防尘能力比普通 RJ45 强得多。另外,千万别把以太网线和动力线并行走同一桥架,哪怕分开 200mm 都行。最后,检查接地电位差——不同柜体间若存在高共模电压,会烧毁以太网口的变压器。一条简单的等电位联结铜条可能就解决了你半年都找不到的玄学问题。

新趋势:TSN 真的能一统江湖?

新趋势:TSN 真的能一统江湖?
新趋势:TSN 真的能一统江湖?

过去两年,TSN (Time-Sensitive Networking) 被吹得神乎其神。IEEE 802.1 的一系列子标准,理论上能让标准以太网硬件承载确定性的实时通信。OPC UA over TSN 的组合被工控圈视为未来……但我得泼点冷水。

我去过几次测试床互联,不同厂商的 TSN 交换机在精确时间同步(802.1AS)和行为整形(802.1Qbv)上还存在细微偏差,尤其在跨 VLAN 和复杂拓扑下,门控列表的配置复杂到反人类。你想想,每台交换机都要规划每条流的门控时间,对于动态变更的产线,除非有极智能的管理软件,否则运维会疯掉。不过,单对以太网 (SPE, 10BASE-T1L) 倒是实实在在落地了:用一对双绞线同时传输数据和供电,单线距离能到 1km,直插仪表,完美替代 4-20mA 加 HART。目前已经从流程行业往离散制造渗透,我强烈建议做设备监控新增的赶紧关注,布线成本能省一大截。

而且,新的 PROFINET over TSN 已经在控制器中可用了,只是软件工具链还跟不上。工程师的学习曲线很陡。我的直觉:TSN 不会完全取代现有工业以太网协议,而是作为一种融合骨干网存在,末端仍保留原有协议,就像现在车间底层用 CANopen、上层以太网那样。所以,别急着把全套设备升级,先把主干网做扎实,保证带宽冗余。

问:现在上马新项目,要不要等 TSN 成熟了再动?

答:千万别等!制造业的节奏等不起。先用成熟的工业以太网协议(比如你习惯的)把系统跑起来,需求明确。如果对实时性有进一步提升,可以局部试点 TSN 交换机作为网桥。我见过太多为了追求超前技术而把项目拖死的案例。现有方案已经足够解决 99% 的问题,你的价值在于把产线稳定开起来,而不是给厂家当小白鼠。

最后提醒,网络安全!连上工业以太网就意味着可能被攻击。去年有个客户,拉了一条临时外网给 PLC 远程调试,忘记断开了,结果中了勒索病毒,整条涂装线停了三天。物理隔离最安全,如果必须联网,至少在一层网络边界部署工业防火墙,并启用协议深度检测,过滤掉异常的读写指令。这不再是危言耸听,是真金白银的教训。
