Modbus协议:工业老炮的倔强,为什么我们还在用这个40年前的协议?

我第一次接触Modbus协议是在2003年,帮一家纺织厂接PLC。那时老板扔给我一块RS485通讯板,说:“小张,这玩意儿简单,485线一接,地址一设,波特率一对,数据就哗哗来了。” 我信了。结果三天没合眼,数据就是不动。发命令,没回应。那是我第一次领教Modbus的“简单”——简单到所有问题都得自己扛。二十年过去了,今天你随便走进一家工厂,Modbus还在那里。就像车间角落那台老铣床,漆都掉光了,但活儿干得漂亮。

Modbus的“长寿”秘诀:极简主义

1979年,Modicon公司为自家PLC设计了Modbus。那时候哪有什么物联网,连以太网都少见。可就是这个只能传几个寄存器的协议,一路杀进工业4.0时代。它的帧结构简直寒酸:地址码、功能码、数据、CRC校验——没了。比起PROFIBUS、EtherNet/IP那些后来者,Modbus就像一把螺丝刀,不够炫,但拧螺丝谁也离不了。正因为简单,所以可靠;也因为简单,所以开放——Modbus协议栈小到可以在任何8位单片机上跑,不用交授权费,厂商爱用,工程师好上手。
工业车间PLC控制柜Modbus通讯模块接线实拍
工业车间PLC控制柜Modbus通讯模块接线实拍
但别以为简单就没坑。串行链路上的Modbus RTU模式至今是主流,可波特率、数据位、停止位、校验方式,四个参数只要一个对不上,整个总线就沉默。尤其是奇偶校验,有些国产设备默认无校验,有些强制偶校验,混在一起能把人逼疯。记得一次现场,一个温度变送器死活读不上数据,查了半天才发现它悄悄用了2个停止位——说明书上根本没写!

现场调试:那些让你血压飙升的“小”问题

问:RS485总线上挂了32个设备,轮询一圈要好几秒,客户嫌慢,怎么优化?
答:唉,这是经典误区。首先检查是否每个设备响应超时设置过长,很多人习惯设200ms,其实大部分设备50ms内就能回复,调小超时立刻见效。其次,千万别用串行轮询到底——把设备分组,急得数据先读,慢慢来的后读。还有一招:如果支持Modbus广播命令(功能码06写单个寄存器),可以一次性让多个设备同时执行动作,减少交互次数。最后检查物理层,485总线两端必须加终端电阻,否则信号反射导致误码,重传吃光时间。 问:Modbus RTU和Modbus TCP能直接连吗?要加什么设备?
答:不能直接连。RTU是串口,TCP走网口,帧格式也不同——TCP去掉了CRC,加了MBAP报文头。中间必须用Modbus网关转换。市面上几十块的透传模块就行,但要注意网关的端序处理,我就遇到过某大牌网关把32位浮点数的字节序搞反,读上来一堆天文数字。另外,如果用RS485转以太网模块,别图便宜买无源透传的,大流量下丢包丢到怀疑人生。
工程师手持调试器检查Modbus RTU设备寄存器数据
工程师手持调试器检查Modbus RTU设备寄存器数据

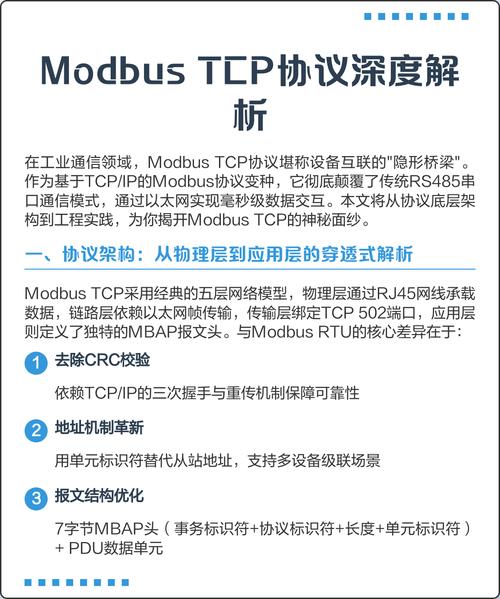

Modbus TCP:旧酒装进了新瓶子

Modbus TCP:旧酒装进了新瓶子
Modbus TCP:旧酒装进了新瓶子
随着工业以太网普及,Modbus TCP登场。原理一样,只是把串口线换成了网线,地址从1字节变成了IP+单元ID。好处显而易见:可远程访问,速率飙升到百兆。但问题也随之而来——很多人以为TCP天然可靠,就忽略应用层确认。结果网络一波动,Modbus TCP照样卡死,因为主站必须收到响应才发下一帧,TCP的窗口机制完全被浪费。所以,即便用TCP,我也习惯在软件里加个异常重试机制,再开个看门狗,否则半夜故障能让你从被窝爬起来。 还有个尴尬的现实:工控安全。Modbus设计之初根本没考虑安全,没有加密,没有认证。一个恶意的功能码05强置线圈,就能让设备乱动。2015年乌克兰电网遭攻击,攻击者就是通过Modbus下发非法命令。现在很多工厂把Modbus TCP网关直接挂在公网上,简直是裸奔。强烈建议至少加一层VPN或串口服务器自带防火墙,别等到出了事再补。

老协议的新战场:边缘计算与OPC UA

老协议的新战场:边缘计算与OPC UA
老协议的新战场:边缘计算与OPC UA
工业4.0浪潮下,Modbus被推到了边缘。边缘计算网关成了它的好搭档——网关跑Modbus收集现场数据,再转换成MQTT上云。但这里有个大坑:很多网关宣称“即插即用”,实际配置时却要求一条条手动添加寄存器地址,几百个点能点到手软。一定要选支持Modbus地址自动扫描和CSV批量导入的网关,不然光调试就要一周。 还有一些先进玩法:把Modbus设备映射到OPC UA服务器,让上层系统透明访问。这招在老旧设备升级中极其有用。我去年给一个注塑车间做改造,几十台老掉牙的温控器只有Modbus RTU口,通过边缘节点换成OPC UA,MES系统一下活了。不过中间数据转换的精度丢失问题要小心——尤其浮点数,有些设备传的是ABCD顺序,有些是CDAB,不搞清楚就是一堆乱码。 说到底,Modbus就像工业界的“普通话”:口音重、词汇少,但到处能用。它不完美,却足够忠诚。当你深夜在车间修通最后一个报文,看着数据流畅滚动的那一刻,还是会觉得——这老家伙,真TM靠得住。
