冲压工艺深潜:高强钢成形的痛点、黑科技与未来十年

上周去车间,看到一批DP980的B柱加强件全报废了。回弹量差出整整3mm!现场工程师脸都绿了,这套模具光调试就花了小半年,结果量产前夜还是翻了车。说实话,高强钢冲压这东西,真的能把人逼疯——它不像传统低碳钢那么“听话”,动不动就给你来个扭曲、侧壁卷曲,甚至直接拉裂。但没办法,轻量化大潮下,整车厂逼着零部件供应商上1500MPa级的热成形钢,再难也得硬啃。

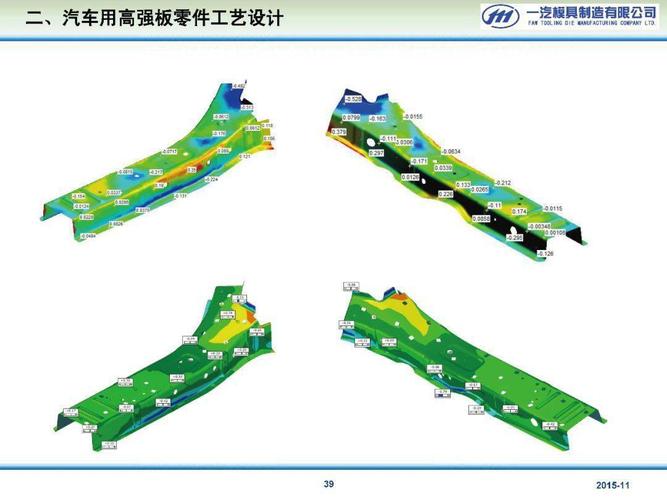

高强钢冲压回弹仿真分析图
高强钢冲压回弹仿真分析图

有时候我就在想,咱们搞冲压工艺的,是不是天生就得跟“不确定性”较劲?钢板进料时的厚度波动、润滑剂喷涂的均匀度、压边力的瞬间抖动……任何一个微小变量,都可能让成形结果南辕北辙。十年前在一家日系模具厂学艺,师父叼着烟指着吨位表说:“看吧,这玩意儿显示的压力根本不靠谱,你得学会听冲床的声音。”——现在听着像玄学,但那种经验直觉,在伺服压力机没普及的年代,还真是救命稻草。

不只回弹:高强钢冲压的三大暗坑

不只回弹:高强钢冲压的三大暗坑
不只回弹:高强钢冲压的三大暗坑

高强钢的优势谁都懂,减重不降强度,可一上冲床,拉延工序就给你颜色看。第一个大坑是开裂—高强度意味着低延伸率,DP钢的伸长率通常只有20%左右,比深冲钢的40%多差了一大截。模具设计时如果还抱着老思想,凸模圆角给太小,材料流到一半就断了。💡 实践里有个小技巧:适当放大圆角并采用两次拉深,用中间退火消除加工硬化,但这又会拉高成本,供应商听了直摇头。

第二个坑是表面应变痕迹,特别是外覆盖件上那些若隐若现的滑移线。你去看看某些新能源车的车门,斜着光一照,波纹起伏——那就是冲裁轮廓附近的材料流动不均引起的。很多人以为这是模具表面粗糙度的事,其实是板料在拉延筋处受力波动导致的局部屈服。怎么解决?调整拉延筋高度和圆角,配合分段压边力控制,有时还得牺牲一点材料利用率,把工艺补充面加大。工程师最恨这个,明明能省料,为了表面质量硬是多切掉10%的废料。

第三个坑,算是暗病:模具磨损。高强钢表面氧化皮硬度高,加上冲压时接触压力大,Cr12MoV常规热处理模具冲个两三万件就拉毛了。❗ 我亲眼见过一副翻边镶块,PVD涂层只撑了八千件就直接剥落,后来换了TD处理(丰田那套盐浴渗钒技术),寿命翻了五倍还不止。可TD成本摆在那,中小厂根本玩不起。

问:为什么仿真和实际总对不上?答:因为你忽略了Bauschinger效应

不少年轻工程师爱问:我AutoForm里模拟得好好的,怎么试模就一塌糊涂?这里得先理解冲压工艺里的材料模型。普通仿真用各向同性硬化准则,但高强钢在弯曲&翻边过程中存在明显的包辛格效应——反向加载时屈服强度会降低。真实成形中,板料流过圆角就是典型的拉-弯-拉交替,仿真没把这个参数输进去,回弹预测当然离谱。所以现在像JSH590R这类牌号,钢厂会提供随动硬化参数,做工艺卡时必须把这些数据导进去。不过话说回来,即使数据全了,现场模具间隙和润滑条件的波动,也够你喝一壶的,对吧?

冲压工艺CAE仿真与真实回弹对比图
冲压工艺CAE仿真与真实回弹对比图

伺服压力机:真智能还是伪需求?

最近五六年,伺服冲床简直被吹成神。自由编程滑块运动曲线,能在下死点保压、分段调速,听着确实爽。但我在两家工厂实地对比过:做同一个1.2mm厚的汽车地板,普通机械压力机合格率97.3%,伺服机到了99.1%,看着就提升1.8个百分点,可折算成日均返工成本,一年省下来小几十万。关键是真能解决局部刚模印——你让滑块在接触板料瞬间减速,冲击小了,模具振动降下来,表面质量直接上一个台阶。不过这东西也有坑:对模具平行度要求极高,液压过载保护必须重新标定,维修工得重新培训。更麻烦的是,老电工看不懂那套伺服驱动器报警代码,动不动就打电话叫原厂。

还有一拨人搞起了热冲压(也叫热成形),就是把钢板加热到奥氏体化,在红热状态下冲压并同时模内淬火,得到全马氏体组织,强度能到1500MPa以上。这工艺出来的零件基本没有回弹,尺寸精度飞起。可是,模具里面要布置冷却水道,一块B柱的模具就要几十条水路,钻深孔、防漏水,加工难度跟造航母似的。而且热冲压线投资巨大,一条产线抵得上三台伺服机械压力机。

问:模具镀层到底怎么选?PVD、TD、还是镀硬铬?答:看零件和批量

这个问题我被问过不下二十次。首先,镀硬铬基本可以退出高强钢舞台了,那玩意儿摩擦系数高,还容易剥落。PVD的话,如果是DP590以下、批量低于5万件/年,用TiAlN或CrN还行,成本低,修模后重新镀也方便。但一旦上到DP780以上,或者年批量超10万件,必须咬牙上TD。TD渗钒层的硬度能到HV3000以上,摩擦系数低到0.3,冲铝硅涂层热成形钢都扛得住。唯一的痛点是:TD处理温度接近980℃,模具钢得选SKD61或DC53这类高温回火钢,否则尺寸会跑。有些新冒出来的技术,像类金刚石(DLC)涂层,用在冲裁刃口上寿命惊人,但太贵,目前只在精密电子冲压里见得多。

除了涂层,模具钢本身也在迭代。以前搞高强钢就用Cr12MoV,现在粉末高速钢(比如ASP23)越来越主流,耐磨性和韧性均衡得更好。而且热处理后可以深冷处理,残余奥氏体降下来,模具尺寸稳定性提高一截。💡 一个小经验:新模具上线前别急着干正品,先冲几百片废料“跑合”一下,让涂层与基体充分磨合,能减少初期拉毛。

当冲压遇上数字化:AI视觉挑刺、数字孪生预判

现在稍微大点的冲压车间,没几台视觉检测系统都不好意思叫智能工厂。但说实话,早期那些2D检测,只能量长宽孔径,遇上翻边垂直度变化、微小颈缩裂纹,照样抓瞎。最新的玩法是3D结构光相机+深度学习,直接扫描整个零件,把成形表面和数模比对,热区自动标红。这个冲压工艺的闭环系统,能在线识别起皱、拉裂,甚至预警模具磨损趋势。我在上汽某配套厂见过一套,检测节拍0.8秒/件,比人工目视快了不知道多少。

数字孪生就更玄乎了。在软件里建一条虚拟冲压线,把每台压力机的滑块位置、吨位、液压垫压力实时映射进去,AI不断对比历史合格曲线,一旦偏差超过阈值就报警。比如压边力突然掉了5%,系统判定润滑过度或气垫泄漏,直接发短信给班长。这种东西在重卡大梁冲压这类单件成本极高的场景里,ROI高得吓人。不过,中小零部件企业多半还在纠结:上了这系统,现有的机修工跟不跟得上?数据接口开不开放?万一停一次机,半天产能就没了,责任算谁的?

一体式冲压也成了新风口,尤其是新能源车的电池托盘、后地板。以前这些大件分块冲压再焊接,现在直接一个超大吨位压力机(6000吨以上)一次成形。这对冲压工艺的挑战是全方位的:材料流动控制必须极致精确,模具的刚度和导向精度近乎变态,连厂房地基都得打桩加固。我参观过一次12000吨试模,滑块下来的时候,站旁边都觉得地在颤——那种工业暴力美学,真的会上瘾。

智能冲压产线数字孪生监控大屏
智能冲压产线数字孪生监控大屏

写了这么多,其实最想说的是:冲压工艺这行,越干越觉得水深。从板料冶炼时的微量元素波动,到车间湿度对润滑的影响,再到模具师傅打磨时的“手感”,每一个环节都可能埋下惊喜或惊吓。书本上的理论是骨架,但血肉永远在车间地板上、在飞溅的废料堆里。未来十年,材料越做越硬,车越做越轻,我们这帮搞冲压的,恐怕还得继续跟回弹和开裂死磕下去。但话说回来,哪天真把这些问题彻底解决了,这行还有什么意思呢?
