焊接工艺：你以为焊牢就完事了？一个总工的血泪经验谈

干了二十年焊接，我最怕听见的一句话就是：“师傅，你看我焊得挺牢的，咋还不行？”——牢？工业焊接要是只追求牢，那跟路边修自行车的大爷有啥区别。今天这篇，不扯虚的，全是实战中磕掉牙换来的教训。有些内容可能会颠覆你的认知，但话又说回来，焊接这行，本来就是一边被现实打脸，一边长记性。

气孔——最不起眼的致命伤

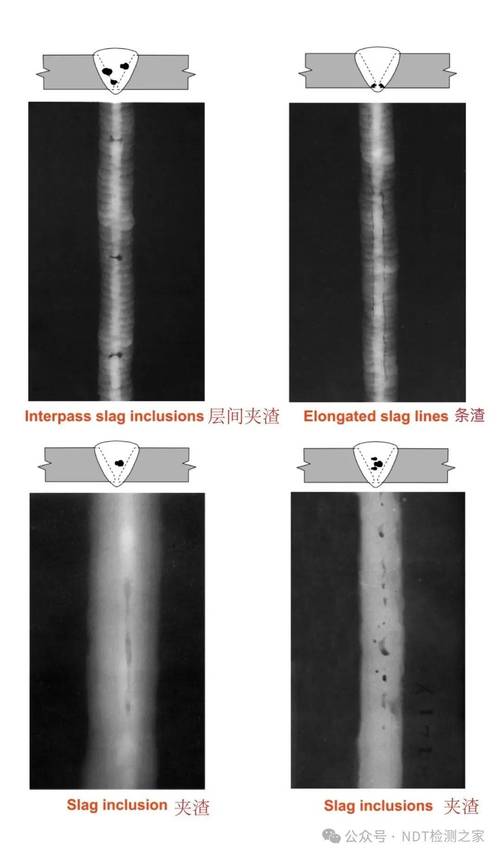

气孔这玩意儿，直径通常不到一毫米，藏在你焊缝里，肉眼根本看不见。但等到压力容器做水压试验，一个小针孔就能让整条焊缝报废。有一次我们在赶一批低温钢罐，焊工图省事儿，焊条烘干温度没到位，结果RT检测出来密集气孔，十几米的焊缝全刨了重焊。损失不说，工期耽误得老板脸都绿了。❗ 焊条烘干不是走过场，碱性焊条350℃保温两小时，你以为只是规范里的数字？那是我用半夜爬起来复烘焊条的经历换来的。潮湿就是气孔的亲爹，记住了。

但有时候气孔不是焊材的锅。保护气体纯度不够、喷嘴堵塞、甚至一阵穿堂风都能让你的氩弧焊焊缝变成马蜂窝。所以我现在的规矩是：焊前用露点仪测气体，-50℃以上直接换瓶，别跟我提“应该能用”。设备参数也是一样，流量计不准比没流量更可怕，它会在你毫无防备时悄悄毁掉一批活。

自动化焊接的坑，比手工还深

现在都推智能化、机器人焊接，我承认效率是高。但你以为买了设备就万事大吉？天真。去年我们进了一台激光跟踪焊缝的机械臂，调试时走得稳稳当当，一量产就出问题——拼装间隙一变，它就开始“迷路”。软件工程师过来调了三天PID参数，最后说：“你们工装精度得控制在0.5毫米以内。” 我当时就笑了，咱们做的可是工程机械，拼焊件公差两个毫米算正常，你让我做到0.5？那还不如直接上加工中心。所以，自动化焊接的命门是前道工序精度，这一点很多设备厂家不会提前告诉你。

💡 最近我们摸索出一个小招：在变位机上加了视觉二次定位，每次起弧前拍照补偿偏差。虽然成本多了几万，但焊缝合格率从82%飙到97%。这钱花得值。说实话，搞智能化得先搞数据闭环，没有反馈的自动化就是高级玩具。

实战问答：你关心的问题，我直接怼

问：不锈钢氩弧焊总发黑怎么办？
答：发黑就是氧化，要么气没给够，要么温度太高。先查尾气保护，拖罩必须罩住熔池后方高温区，很多人只罩正面，后面红热区直接暴露空气，不发黑才怪。还有层间温度，超过150℃就是找死，风冷都不行，必须强制水冷。别迷信“手法要快”，物理规律在那摆着，温度下不来你快成闪电也没用。

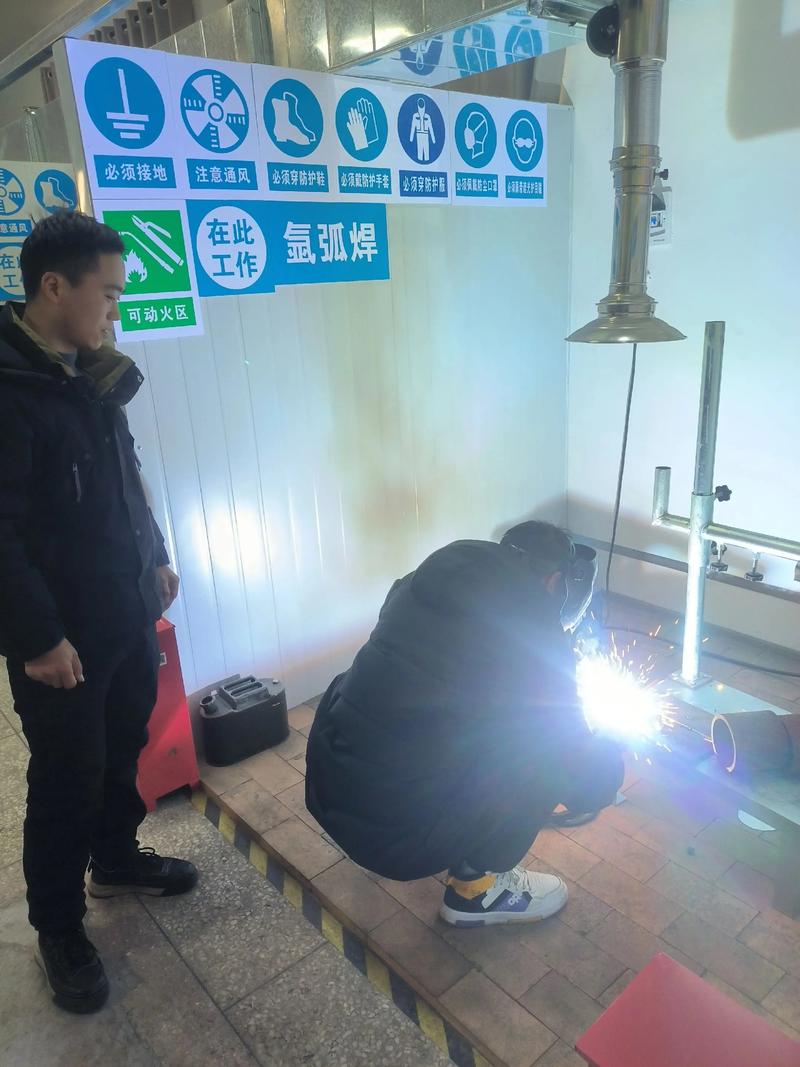

问：仰焊位置焊条总掉渣，根本没法成型。
答：这是我最常被问的。焊条角度不是死的，仰焊时用反月牙运条，焊条指向稍微偏向焊接方向反侧，让电弧力把铁水托住。电流比平焊小15%左右，别贪熔深。最关键的是：换焊条速度要快！红热处停弧超过3秒，接头必出缺陷。实在不行，练练左右手都能焊，换条时另一只手早准备好，这个技巧书上学不到。

工艺评定的真相，以及我的偏执

很多厂做焊接工艺评定，就是找个最好焊工，用最好材料，在空调房里焊一块试板，然后拿着合格报告去审标。这种纸面合格，到了车间全是坑。真正的工艺评定，必须模拟最恶劣的工况：让刚入厂半年的焊工上手，用仓储角落里的焊材，在最窄的操作空间干活。这样出来的参数才有冗余，才能覆盖批量生产时的波动。我因为这个跟质检部吵过无数次，他们嫌我折腾，可等客户来飞检时，全车间就我的工位没停过。😏

还有个细节，焊接参数卡上别光写电流电压，要把焊材批号、保护气配比、甚至焊工站位方向都写上。别觉得啰嗦，真出了质量事故追溯时，这些就是救命的数据。现在我们用扫码枪直接调工艺卡，焊工不扫码机器不启动，看似麻烦，其实减少了返修，工人们最后都服气。

焊接这行当，说到底是靠敬畏心。不是说你对技术多熟练，而是你对那些看不见的微观缺陷、对可能发生的应力集中、对每一道焊缝背后的人命关天，有多少警惕。好了，今天这些碎碎念，如果能让你下次点焊前多犹豫半秒，就算没白写。
