钣金下料：不是切一切那么简单

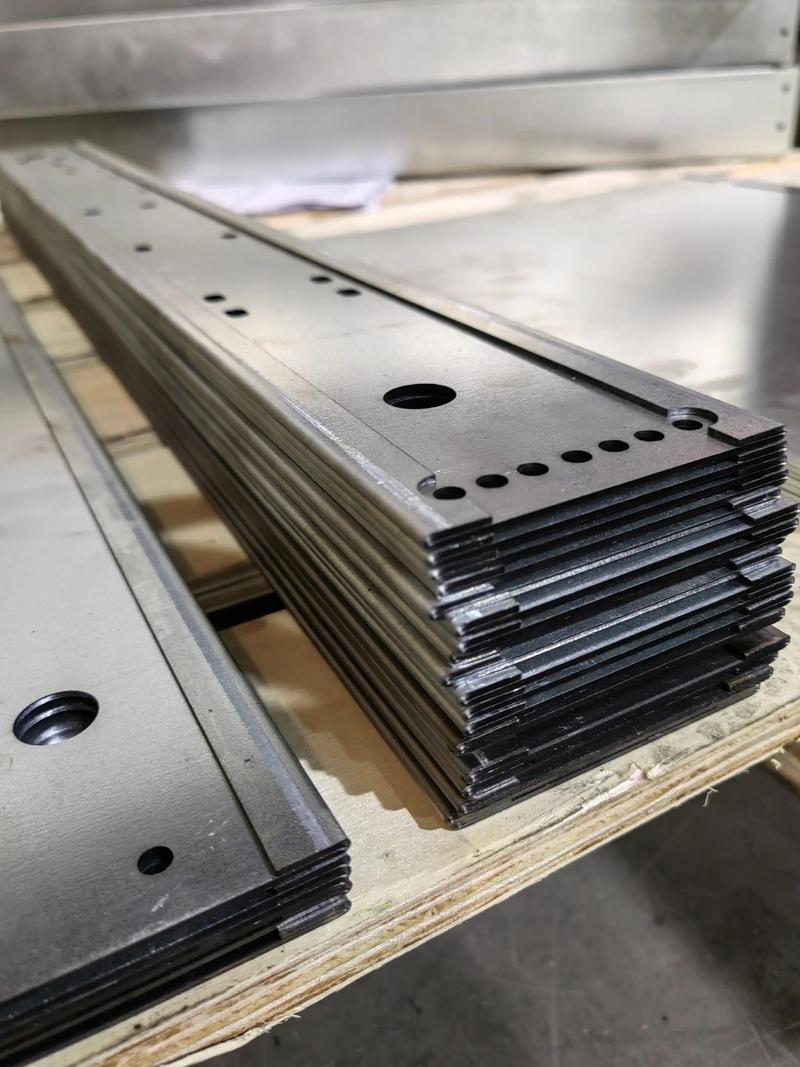

现在都上激光切割了，快是快，但你以为会按图切就行？天真。激光头的焦点位置、辅助气体压力、甚至板材本身的应力释放——哪一个环节掉链子，切出来的边就能像狗啃的。我曾经试过用氮气切不锈钢，参数没调好，结果毛刺多得能当钢刷用💡。数控冲床呢？效率高，但模具磨损这事儿，很多人不当回事。上个月我们一台设备，冲头钝了还硬干，那批活儿的孔边撕裂，惨不忍睹。
折弯精度，差之毫厘谬以千里
你以为折弯就是往机器里一塞，踩下脚踏？哈。我现在带徒弟，第一课就讲回弹——这玩意儿，是魔鬼。Q235钢的折弯回弹大概2-3度，但高强钢？4-6度轻轻松松。你图纸画90度，不补偿，实际出来能给你个大钝角。我们车间有台老折弯机，液压的，压力不稳定，午后油温一高，板料同一批次前后角度你能差出0.5度。做机柜的都知道，差0.5度，装配起来门缝能塞硬币❗ 问：为什么折弯角度总是不准？明明模具和程序都对。答：这个问题我几乎每周都要解释。第一，板材本身的厚度公差，你名义1.5mm，实测可能1.45mm或1.55mm，这直接影响折弯系数。第二，材料批次不同，屈服强度有波动，回弹量就变了。第三，折弯机下模V槽开口选错——我见过用12mm槽口去折1.5mm板，结果压出了明显的“香蕉弯”。第四，环境温度，液压油热胀冷缩，压力跟着漂。很多时候不是操作工的错，是这些变量没被监控。 再说个反常识的：折弯顺序。有些复杂件，先折哪道，直接决定后道能不能放平。一个箱体，如果先折四边再折四角，干涉能让你想哭。有时候简单掏个避位缺口，就能省掉一堆麻烦。但好多画图的，根本不考虑工艺可行性，三维软件里一拉，完美，拿到车间欲哭无泪。

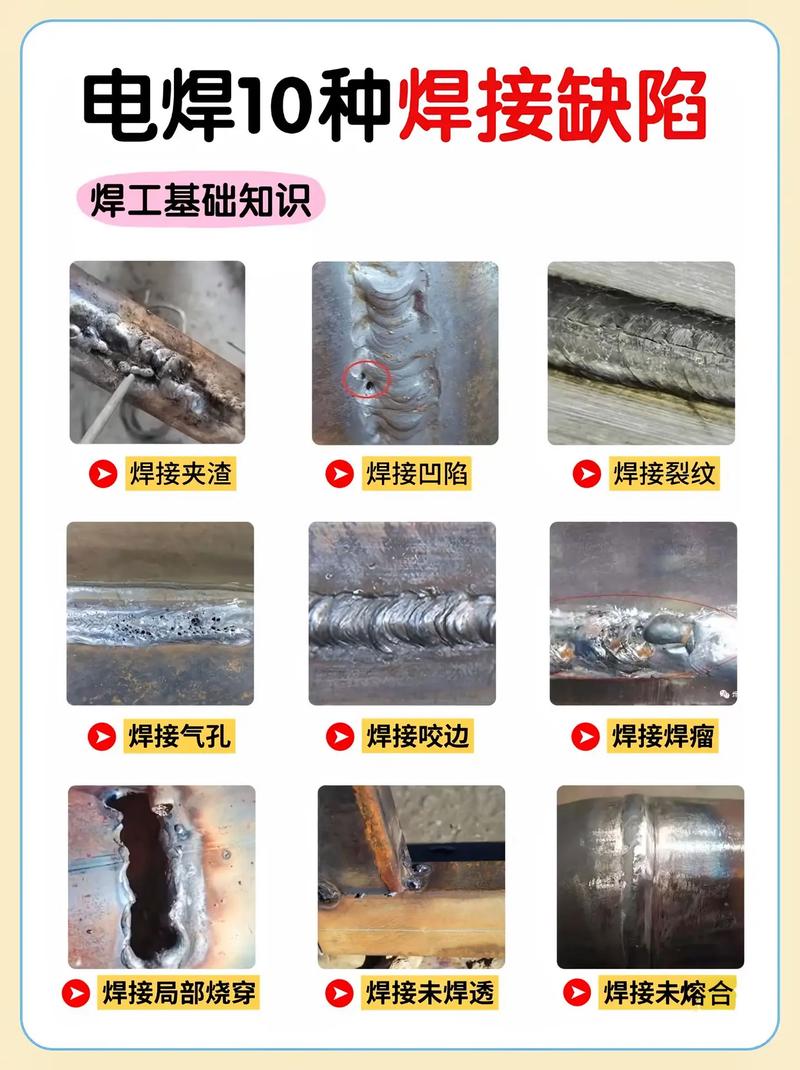

焊接与表面处理：被忽视的最后一公里
答：九成问题在前处理。除油不彻底，磷化膜没长好，喷再贵的漆也白搭。我碰到过最离谱的，是工厂图省事，用酸洗除锈后没清水冲干净，残留酸根，过几个月涂层下化学反应，鼓包一片。还有粉末喷涂，固化温度不足，烤出来那层膜一划就掉。所以，别全怪油漆工，前道工序的坑，往往后面才暴露。 现在讲环保，很多地方不让用传统溶剂清洗，逼着上水基清洗剂和硅烷处理线。效果嘛，确实不如老方法稳定，但大势所趋。有一回，我们换了新硅烷液，没做盐雾试验验证，结果发到沿海的货全部锈成花猫，赔了个底掉。教训啊💡。 喷涂线跑好了，确实漂亮。但挂具设计也有学问，挂点不合理，电场屏蔽，角落露底材。这些细节，书本上不讲，一路摔打过来才知道。 最后，我想说，钣金加工看着粗，其实是个精细活，从下料、折弯到焊接、喷涂，链条长，变量多。你放松任何一个环节，报废单就会教做人。如今都在谈工业4.0，设备上云，数据实时监控……技术确实在进步。但人的经验，那种摸到板材就知道它要往哪变形的直觉，依然是机器目前替代不了的。不过话说回来，年轻一代谁还愿意花十年熬这种手感？大概，又是个大坑吧。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：钣金加工的坑与悟：老师傅的二十年心里话 https://www.dachanpin.com/a/tg/63272.html
